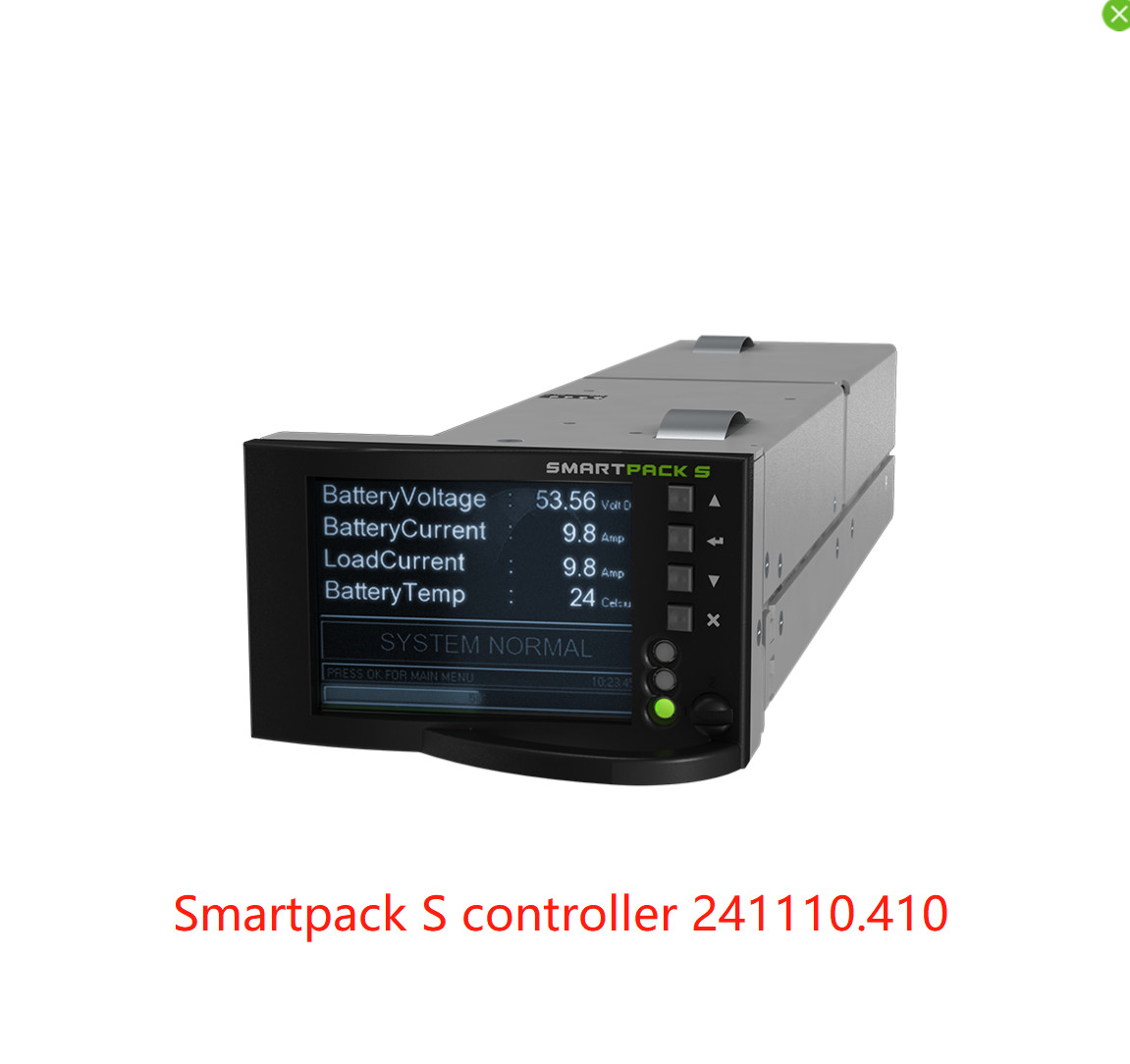

Modul Pemantauan Telekomunikasi Eltek Smarptakc S controller untuk Sistem Telekomunikasi 12Vdc, 24Vdc, 48Vdc dan 60Vdc (242100.410)

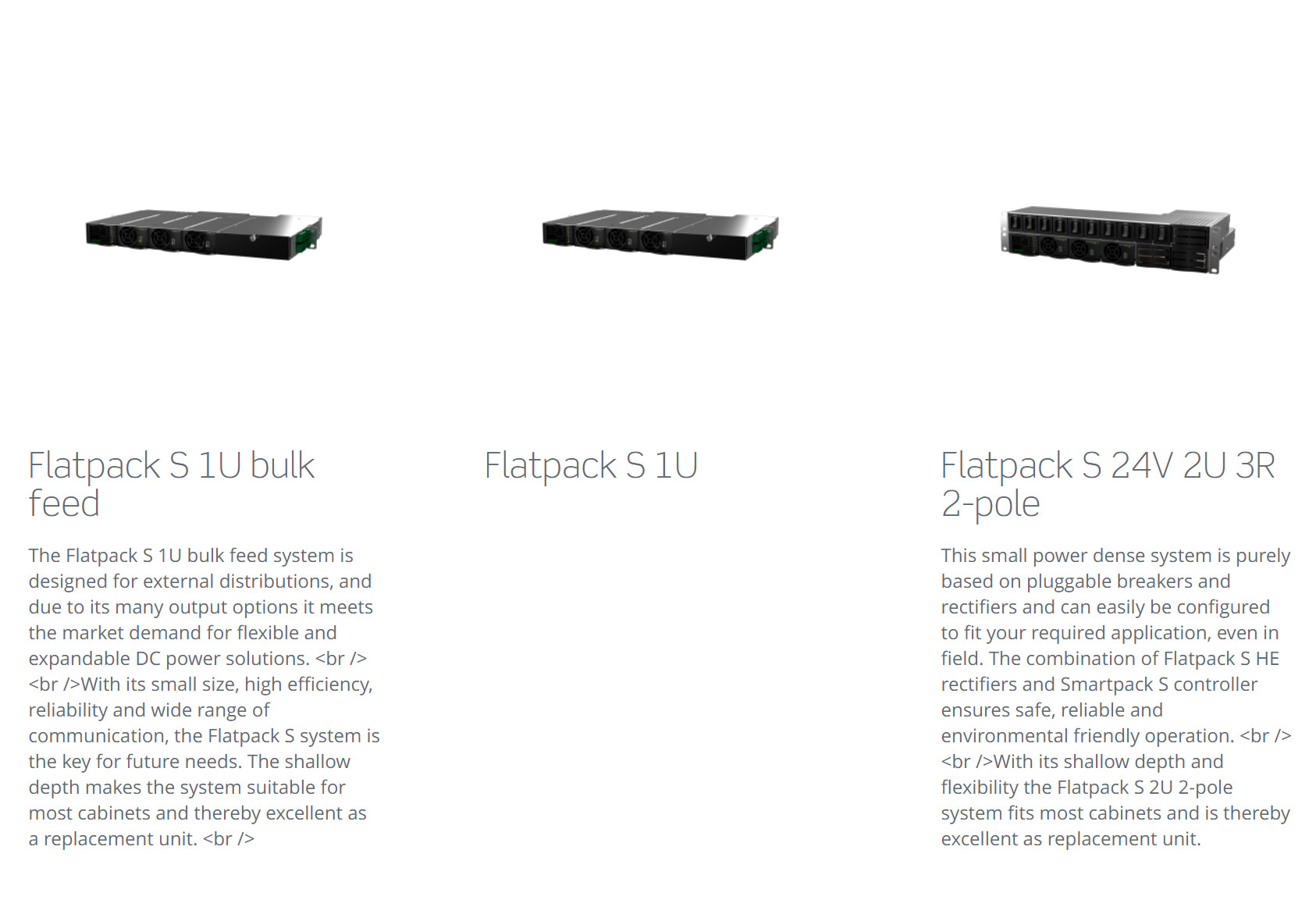

Dirancang untuk platform sistem Flatpack S, Smartpack S menemukan jalannya ke banyak aplikasi yang dibatasi ruang. Digunakan dalam rak daya setinggi 1U, kedalaman 265mm, Smartpack S menawarkan pemantauan dan kontrol komprehensif dari sistem 2-3kW yang menempati kurang dari 6 liter.
Fitur utama
- Tampilan warna resolusi tinggi, kontras tinggi 2.2” untuk navigasi yang mudah di menu pengguna
- Ethernet untuk pemantauan dan kontrol jarak jauh atau lokal melalui peramban web
- Protokol SNMP dengan jebakan, set, dan dapatkan di ethernet. email dari alarm jebakan
- 6 keluaran relai yang dapat diprogram
- 6 masukan multi-tujuan yang dapat diprogram (“masukan digital” atau sinyal analog).
- Pencatatan komprehensif
- Pemantauan dan pengujian baterai otomatis
- Kualitas baterai SoH berdasarkan hasil pengujian dan lainnya
Aplikasi :
TELEKOMUNIKASI – SELULER / NIRKABEL
· STASIUN BASIS RADIO/ SITUS SEL
· LTE / 4G / WIMAX
· SISTEM ANTENA TERDISTRIBUSI
· PITA LEBAR
TELEKOMUNIKASI – TETAP
· SERAT OPTIK / FTTX
· GELOMBANG MIKRO
· KABEL
· PITA LEBAR
INDUSTRI LEPAS PANTAI DAN PROSES
· SISTEM KESELAMATAN DAN OTOMATISASI (SAS)
INFRASTRUKTUR KERETA API
· KONTROL & PERLINDUNGAN
· PEMBERIAN SINYAL
PARAMETER:
| SPESIFIKASI TEKNIS |
| Model |
Smartpack S |
| Nomor bagian |
242100.410 |
| DATA MASUKAN |
|
|
| Tegangan (nominal) |
10 - 75 VDC |
| Konsumsi Daya, maks - tidak ada relai yang diaktifkan maks - semua relai diaktifkan |
3,1W (tampilan tidur) 5,5W (tampilan menyala) |
| KONEKSI SISTEM - MONITOR SISTEM |
|
| Penginderaan tegangan, dukungan tegangan sistem |
12 VDC, 24VDC, 48VDC & 60VDC |
| Penginderaan arus, dukungan shunt |
0 - 20mV dan 0 - 60mV |
| Pemantauan sekering baterai |
Sakelar tambahan NO/NC, Tarik ke atas/bawah |
| Pemantauan sekering beban |
Sakelar tambahan NO/NC, Matriks Dioda Tarik ke atas/bawah |
| Deteksi gangguan tanah |
Deteksi sirkuit jembatan sederhana |
| KONEKSI SISTEM - KONTROL LVD |
|
| Pemutusan baterai |
1 (didukung terkunci atau tidak terkunci) |
| Pemutusan beban |
1 (didukung terkunci atau tidak terkunci) |
| MASUKAN DAN KELUARAN |
|
|
| Konfigurasi digital, Masukan #1-6 |
Sakelar tambahan: NO/NC |
| Konfigurasi analog, Masukan #1-4 |
Tegangan Analog[±0 - 10V]
Pengukuran arus ±4-20mA (melalui resistor 470kΩ eksternal) Suhu (untuk probe NTC)
|
| Konfigurasi analog, Masukan #5-6 |
Pengukuran Simetri Tegangan Analog[0-75V] |
| Konfigurasi keluaran, Keluaran #1-6 (alarm) |
6x Relai–Kering/Bentuk C
Dapat dikonfigurasi Normal Terbuka/Tertutup [Kapasitas maks 75V/2A/60W]
|
| ANTARMUKA PENGGUNA |
|
| Lokal |
Tampilan Warna 2.2” TFT 65k QVGA
4 tombol
|
| Port Ethernet |
10/100 BASE-T
HP Auto MDI/MDI-X
Protokol IP: HTTP / SSL, SNMP v3, MODBUS TCP dan pComm UDP (PowerSuite)
|
| Port serial |
RS-232 dan RS-485 pada konektor RJ11
Protokol serial: MODBUS RTU, Pelaporan Panggilan Balik/SMS Modem (PSTN atau GSM), COMLI, CSCP dan pComm (PowerSuite)
|
| SPESIFIKASI UMUM |
|
| Dimensi (PxLxT) |
72.2 x 43.0 x 220.7mm (2.8 x 1.7 x 8.7”) |
| Rentang Suhu |
Pengoperasian -20 hingga +65˚C (-40 hingga 149˚F) |
| STANDAR DESAIN |
|
| Keamanan listrik |
UL 60950-1-3rd edisi, EN 60950-1-3rd edisi |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Bagian 15 Subbagian 109
|
| Kelautan*) |
DNVGL-CG-03391) |
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ROHS sesuai
|
| 1)Hanya berlaku untuk nomor bagian 242100.410M |
Perbandingan Pemantauan Eltek
|
Perangkat CAN
|
Mulai
|
Akhir
|
Jumlah Node
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Dasar
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor Baterai
|
33
|
46
|
14
|
|
Monitor Beban
|
49
|
62
|
14
|
|
Monitor Flex
|
65
|
78
|
14
|
|
Monitor I/O
|
81
|
94
|
14
|
|
Monitor Utama
|
97
|
110
|
14
|
Solusi
