Umpan massal industri Eltek Telecom Power IBF AC/DC dengan output 24-220 VDC Sistem Daya 2KW-16KW (Nomor Bagian: CIO20405.xxx
Sistem Catu Daya Inti 19 inci
Unit umpan massal industri (IBF) dirancang untuk sistem dengan keluaran 24-220VDC, dari daya keluaran 2-16KW.
Inti daya dibangun di sekitar penyearah Flatpack2, dan dirancang untuk aplikasi seperti switchgear, telekomunikasi, pencahayaan darurat, dan sistem alarm,
Desainnya yang ringkas dan pemasangannya yang sederhana menjadikannya paket catu daya 19 inci yang kuat.
Unit IBF dapat digunakan sebagai sistem yang berdiri sendiri atau sebagai unit terintegrasi ke dalam sistem IBB kami bersama dengan penyearah Flatpack2.
FITUR UTAMA:
• DESAIN KOMPAK
• INSTALASI SEDERHANA
• 85-300 VAC INPUT
• RUMAH HINGGA 8 RECTIFIER
• OUTPUT 2-16 KW
• OUTPUT UMPAN MASSAL
• OUTPUT DC MAKSIMUM 300 A
• GRAFIS 3.2” TFT
• ETHERNET UNTUK REMOTE
• PROTOKOL SNMP DENGAN TRAPS
• 6 OUTPUT RELAY DIGITAL
• 6 INPUT DIGITAL
• KEPATUHAN GLOBAL
• TEKNOLOGINYA DIPATENKAN
APLIKASI
UTILITAS DAYA
• Switchgear tegangan rendah & tinggi
• Trafo & gardu induk
• Pembangkit & distribusi listrik
• Kontrol & perlindungan
• Sistem Scada
• Peralatan komunikasi
INFRASTRUKTUR KERETA API & METRO
• Kontrol & perlindungan
• Pensinyalan
• Sistem Keamanan
TELEKOMUNIKASI-SELULER/NIRKABEL
• LTE/4G/WiMAX
• Sistem antena terdistribusi
• Pita lebar
• Stasiun pangkalan radio/situs seluler
Data Teknis:
| SPESIFIKASI TEKNIS |
| |
Model |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
Nomor bagian |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
MEMASUKAN DATA |
|
|
|
|
|
| |
Tegangan (rentang) |
85 - 300 AC |
|
| |
Perlindungan lonjakan |
OVP Kelas 2 |
|
| |
Jaringan TN perlindungan Input AC |
3*25 A MCB (pol tunggal) |
3*40 A MCB (pol tunggal) |
3*25 A MCB (pol tunggal) |
3*40 A MCB (pol tunggal) |
|
| |
Jaringan TI perlindungan Input AC |
1*32 A MCB (tiga pol) |
1*63 A MCB (tiga pol) |
1*32 A MCB (tiga pol) |
1*63 A MCB (tiga pol) |
|
| |
Perlindungan input di penyearah |
Sekering individu dalam modul penyearah |
|
| |
Koneksi |
Terminal sekrup individu 6 mm2
Terminal sekrup PE, maks 6 mm2dan lug kabel M5 langsung ke sasis
|
|
| |
DATA KELUARAN |
|
|
|
|
|
| |
Tegangan (default) |
24-125 VDC |
24-220 VDC |
|
| |
Daya (maksimum) @ input nominal |
8000 W |
16000 W |
8000 W |
16000 W |
|
| |
Arus (maksimum) @ input nominal |
Lihat halaman sebelumnya atau lembar data Flatpack2 yang berlaku |
|
| |
Output massal yang tidak terlindungi |
• |
|
| |
Koneksi output massal |
baut M8 |
|
| |
Dibangun di shunt baterai |
• |
|
| |
Perlindungan Output di penyearah |
Memblokir OR-ing FET atau sekering, bukti hubung singkat & perlindungan suhu tinggi |
|
| |
KONTROL DAN PEMANTAUAN |
|
|
|
|
|
| |
Unit Pemantau |
Sistem Kontrol Smartpack 2 dengan Standar Basic |
Sistem Kontrol Smartpack 2 dengan Industrial Basic |
|
| |
Operasi Lokal |
Tampilan dan kunci, antarmuka WEB melalui browser standar |
|
| |
Operasi Jarak Jauh |
WebPower (Antarmuka WEB, protokol SNMP, dan email) |
|
| |
Relai Alarm (Koneksi: penjepit 1,5 mm2) |
6 x Potensi kontak bebas (NO, NC, C) [Max 75 VDC/1,0 A] |
|
| |
Relai Alarm (Koneksi: penjepit 1,5 mm2) |
- |
3 x Potensi kontak bebas (NO,NC,C) [Max 300 VDC/0,1 A] |
|
| |
Masukan Digital |
6x TIDAK/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP & RTU |
|
| |
Port komunikasi |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Pengukuran simetri baterai |
- |
• |
|
| |
Pengukuran saat ini |
Penyearah, Baterai & Arus Beban |
|
| |
Alarm |
Alarm tegangan keluaran rendah & tinggi (Tingkat kecil dan besar) Alarm gangguan bumi, Alarm suhu, Alarm pemadaman input AC, alarm pemutus beban & pemutus baterai dan banyak lagi |
|
| |
SPESIFIKASI LAINNYA |
|
|
|
|
|
| |
Isolasi |
3.0 kVAC - masukan ke keluaran
1,5 kVAC - masukan ke bumi
0,5 kVDC- output ke bumi (1,5 kVDC untuk penyearah 110 & 220 V)
|
|
| |
Suhu Operasional |
-40 hingga +45 °C (-40 hingga +113 °F), kelembapan 5 - 95% RH non-kondensasi Daya keluaran menurun pada suhu tinggi, lihat lembar data untuk penyearah yang berlaku |
|
| |
Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
|
| |
Dimensi[LxDxT] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
Berat (tanpa penyearah) |
17 kg |
16 kg |
17 kg |
16 kg |
|
| |
STANDAR DESAIN |
|
|
|
|
|
| |
Keamanan listrik |
EN 60950-1 |
|
| |
EMC |
ETSI EN 300 386 V.1.6.1
EN 61000-6-1 / -2 / -3 / -4 / -5 (Tergantung modul)
|
|
| |
Lingkungan |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
| |

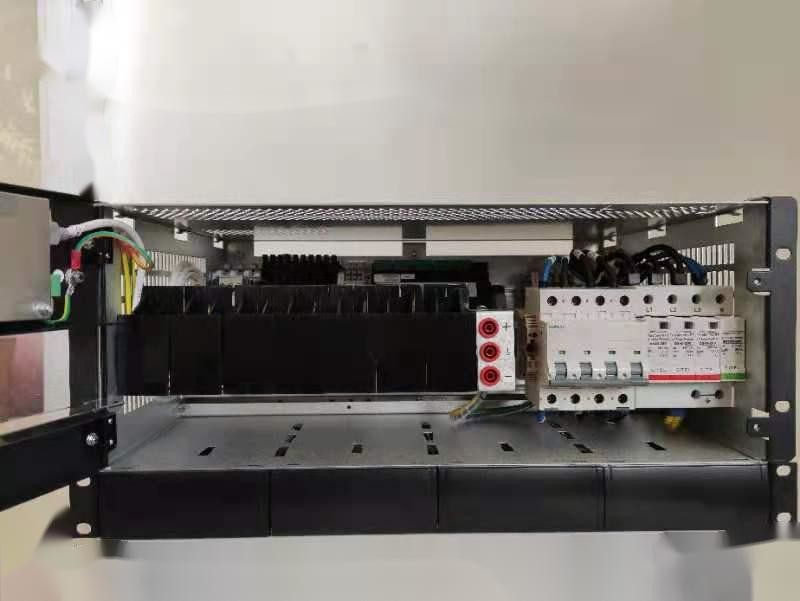

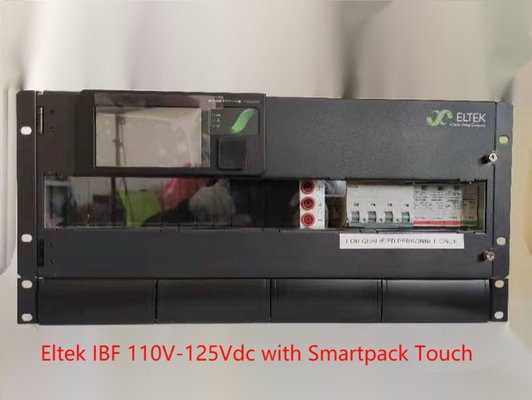

Tampak depan:
Solusi
Kami menyediakan solusi lengkap termasuk survei lokasi, mengusulkan rencana profesional sesuai permintaan pelanggan, dukungan teknis, dan layanan pemeliharaan untuk Perusahaan Telekomunikasi di dalam dan di luar China.Kami memiliki tim yang kompeten dan jaringan Mitra tepercaya di seluruh dunia.
FAQ:
1. Bagaimana Anda mengontrol kualitas?
A: Semua produk sebelum pengiriman disimulasikan skenario penggunaan, beban dan beban penuh dan uji berbagi saat ini untuk memastikan kualitas produk.
2. Berapa jumlah pesanan minimum Anda?
A: Tidak ada jumlah pesanan minimum, dan juga bisa dilakukan.Perbedaannya hanya pada harga dan jadwal.
3. Bisakah Anda memperkenalkan perusahaan Anda?
J: Saya sangat tersanjung.Saya akan mengirimkan dokumen pengenalan perusahaan kepada Anda nanti untuk memberi Anda pengenalan yang lebih komprehensif dan langsung tentang informasi perusahaan kami.
4. Apa keuntungan dari perusahaan Anda?
A: Persediaan yang memadai, dan jaminan pasokan untuk pembaruan pasokan berikutnya, fleksibel disediakan sesuai dengan kebutuhan pelanggan yang berbeda, memberikan solusi yang berbeda.
5. Dapatkah saya mengirim sampel? Laporkan kepada saya beserta harganya?
A: Anda dapat mengirim sampel, sampel tunduk pada kebanggaan besar, dan pengiriman harus ditanggung oleh Anda.
6. Bagaimana perusahaan Anda menangani masalah kualitas?
A: Perusahaan kami telah melakukan industri ini selama hampir 10 tahun.Itu sudah memiliki reputasi tertentu.Kami akan menganalisisnya dengan cermat.Jika memang masalah kualitas kami, Anda dapat yakin bahwa itu akan melakukan hal-hal sesuai dengan perjanjian kontrak dan tidak akan pernah membiarkan Anda memiliki kekhawatiran, tim layanan kami akan dengan senang hati melayani Anda.
7 Wtopi abokualitasnya?
A: 100% asli dengan paket baru.kami akan menguji setiap item sebelum diposting untuk memastikan setiap item dengan kualitas yang baik.
8 Hgaransi brp bulan?
A: 1 tahun jaminan kualitas
9Bagaimana menangani barang-barang berkualitas rendah?
A: Barang dapat dikirim dengan biaya pos kami untuk setiap produk berkualitas buruk dalam waktu jaminan.
