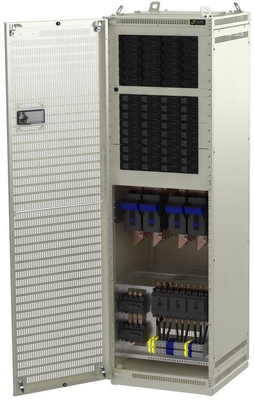

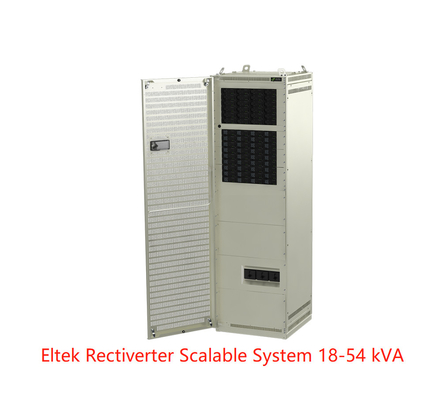

| Model / informasi pesanan |
|
54 kVA + 72 kW B-Input |
| Keluarga produk |
|
CIEJ3642.xxxx |
|
| AC OUTPUT DATA |
| Tegangan (default) / (rentang yang dapat disesuaikan) 1) |
|
400 VAC fase 3 (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) |
|
50 Hz (adaptif) |
| Frekuensi (modus inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Kekuatan maksimum (terusan / kelebihan beban (< 15 s) |
|
43,2 kW (54 kVA) / 72 kVA |
| arus maksimum/fase (terusan / kelebihan beban (< 15 s) |
|
78ARMS / 104,4ARMS |
| Saat ini (maksimum) Perjalanan cepat/fase (20ms) |
|
380A (6 x nominal) |
| Tunggu (Lapisan tegangan) (sebelum beralih ke baterai) |
|
> 5 ms @ 43,2 kW beban |
| THD |
|
< 1,5% pada beban resistif |
| Fitur output |

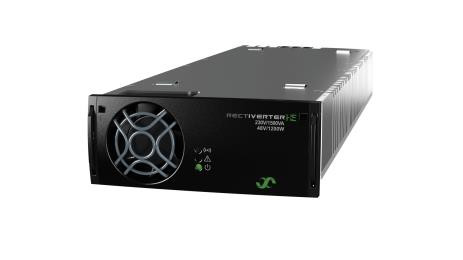

Modul: Fuse di L dan N, Hot pluggable
100 A MCCB, output AC terminal sekrup individu 70 mm2 untuk L1-L3, N & PE
|
| DC OUTPUT DATA |
| Tegangan (default) / (rentang diatur) |
|
53.5 VDC / 43 - 58 VDC |
| Kekuatan (massal @nominal input) |
|
43,2 kW 2) |
| Arus (maksimal @VOUT ≤ 48 VDC) |
|
900 A 2) |
| Waktu tunggu, daya output maksimum |
|
> 10ms; VOUT > 41 VDC |
| Fitur output |
|
Proof sirkuit pendek, Over tegangan shutdown
Sambungan input/output baterai ke baut M10
|
| INPUT DATA |
| AC Main Input Voltage ((3 fase Y) |
|
320-475 VAC, |
| AC Current/phase ((pada tegangan output nominal) (tergantung pada jenis modul) |
92-138 ARMS 4) |
| Frekuensi (default: kisaran sinkronisasi) |
|
47-53 & 57-63 Hz |
| Frekuensi (bisa diatur: rentang sinkronisasi) |
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
> 0,99 pada 50% beban atau lebih / < 3,5% |
| Tegangan DC nominal / jangkauan diperpanjang (tanpa kelebihan beban) 3) |
|
45 - 58 VDC / 40 - 45 VDC |
| DC Current (maksimal) |
|
1152 A / 1620 A selama overload (15s) |
| Fitur input |
Modul : Sekring di L dan N, Hot pluggable, Varistor, Hot pluggable
160 A MCCB, input AC terminal sekrup individu 70 mm2 untuk L1-L3, N & PE
|
| Opsi pemutus beban DC dan baterai |
Baterai pemutus |
DC LOAD BREAKER |
| Konfigurasi yang mungkin (2 pemutus tiang) |
2*1600 A (4*TPS 2 pemegang 800-1600 A) |
- |
| Konfigurasi yang mungkin (2 pemutus tiang) |
4*600 A (8*TPS 00 pemegang 250-600 A) |
- |
| Konfigurasi yang mungkin (2 pemutus tiang) |
2*600 A (4*TPS 00 pemegang 250-600 A) |
2*600 A (4*TPS 00 pemegang 250-600 A) |
| Pilihan |
| B-Kekuatan maksimum masukan (dengan FP2 HE, pengoreksi 3 kW) |
|
72 kW |
| Saklar bypass manual |
|
2*160 A |
| LVBD (1-pole) |
|
1800 A |
| Spesifikasi Lainnya |
| Efisiensi |
> 96% (mode utama (AC/AC dan AC/DC)), > 94% (mode inverter (DC/AC)) |
| Kelas Perlindungan |
IP 20 |
|
|
| Suhu operasi |
-40 sampai +55°C (-40 sampai +131°F), kelembaban 5 - 95% RH tidak kondensasi |
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxDxH] / Berat |
600 x 600 x 2000mm (23,7 x 23,7 x 78,8 ′′) / 300 kg (1100 lbs) |
| Standar Desain |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-3/-4, EN 62040-2
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Kondisi operasi normal harus sesuai dengan IEC/EN 62040-3:2011 Pasal 4.1 RoHS (2011/65/EU) dan WEEE (2002/96/EC)
|
|
1) rentang tegangan output dikonfigurasi di pabrik dan memiliki kunci individu di bagian atas sasis
3) 40 - 45 VDC: penurunan kinerja - tidak ada peningkatan daya dan peningkatan tegangan THD pada output AC.
|
2) AC beban memiliki prioritas.tersediaDaya keluar DC dan arus tergantung pada beban AC instan dan tegangan input AC; yaitu maksimum 28, 8 kW / 600 A pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 43V arus masuk dapat meningkat di atas tingkat ini
|
