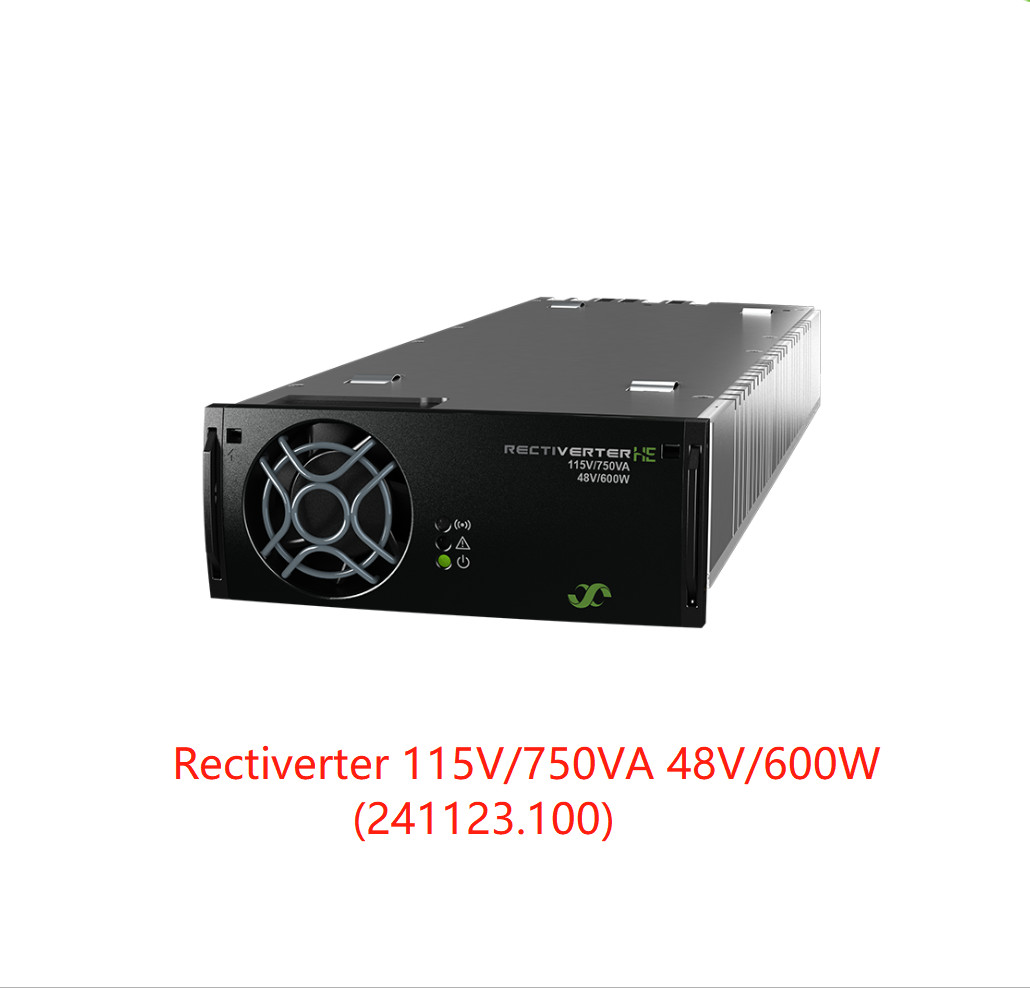

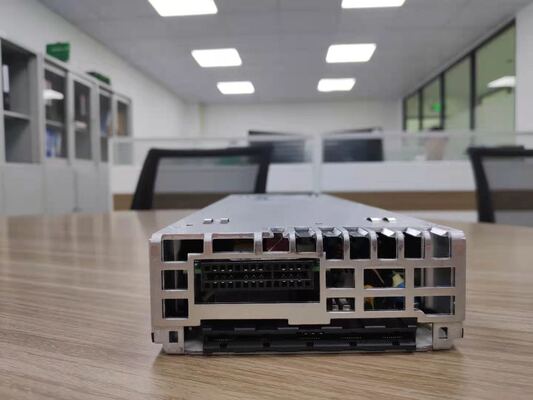

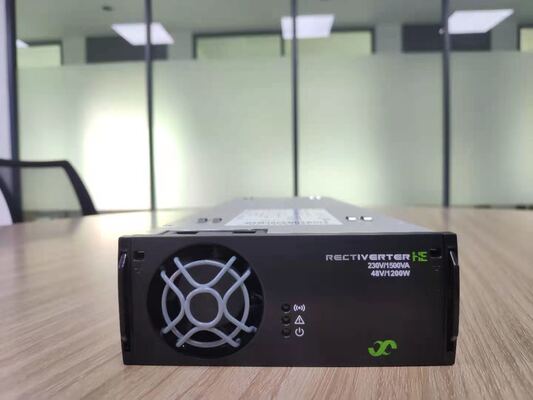

Model / informasi pemesanan 230/1500 230/1500 230/1500 115/750 115/750 115/750
48/1200 48/150 48/0 48/600 48/75 48/0
|

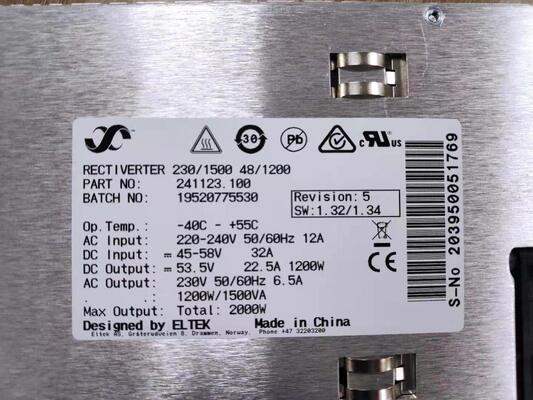

| Nomor bagian 241123.100 241123.101 241123.102 241123.100L 241123.101L 241123.102L |
| DATA KELUARAN AC |
| Tegangan (default) / (rentang yang dapat disesuaikan) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekuensi (mode inverter default) 50 Hz (adaptif) 60 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat disetel) 50Hz, 60Hz atau yang terakhir disinkronkan 50/60Hz (adaptif), 94-106Hz5), 74-76Hz5) |
| Daya maksimum (terus menerus / kelebihan beban (<15s)) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Pembagian beban ±5% daya aktif dari 10 hingga 100% beban |
| Maksimum saat ini (kontinu / kelebihan beban (<15s)) 6,5 ARM/ 8.7 ARM |
| Saat ini (maksimum) Perjalanan cepat (20ms) 32 A (6 x nominal) |
| THD < 1,5% pada beban resistif |
| Sekering Perlindungan di L, Hot pluggable, Varistor |
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) 53,5 VDC/ 43 - 58 VDC |
| Daya (maksimum @input nominal) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Saat ini (maksimum @VKELUAR48 VDC) 25 A1)3.13 A -2)12,5 A1)1.56 A -2) |
| Pembagian arus (10 - 100% beban) ±5% dari arus maksimum dari 10 hingga 100% beban |
| Regulasi Tegangan Statis (beban 10 - 100%) ±0,5% |
| Regulasi Tegangan Dinamis ±5,0% untuk variasi beban 10-90% atau 90-10%, waktu regulasi <50ms |
| Riak < 200 mVPP, bandwidth 30 MHz |
| Perlindungan Bukti hubung singkat, Shutdown tegangan berlebih, Polaritas terbalik, Polaritas terbalik, dan Sekering |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (rentang / pemutusan LV) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| Arus AC (maksimum) 11,5 ARM9.1 ARM 3)8.2 ARM 3)11.3 ARM10.1 ARM 3)9.2 ARM 3) |
| Frekuensi (default: rentang sinkronisasi) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frekuensi (dapat disetel: rentang sinkronisasi) 47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD > 0,985 pada beban 50% atau lebih / <3,5% |
| Sekering Perlindungan Input AC di L dan N, Hot pluggable, Varistor |
| Tegangan DC nominal / rentang diperpanjang4)45 - 58 VDC/ 40 - 45 VDC |
| Arus DC (maksimum) 32 A / 45A selama kelebihan beban (15s) 16 A / 22,5A selama kelebihan beban (15s) |
| SPESIFIKASI LAINNYA |
| Efisiensi >96% (mode listrik), >94% (mode inverter) >92% (mode listrik), >91% (mode inverter) |
| Isolasi 3,6 kVDC- ACPelabuhanke PE, 3 kVAC- ACPelabuhanke DCPelabuhan/BISA, 710 VDC- DCPelabuhanke PE, 60 VDC- DCPelabuhanuntuk BISA |
| Alarm: LED Merah Shutdown tegangan input listrik rendah dan tinggi, Shutdown suhu tinggi dan rendah, Kegagalan Rector, Relai alarm [TIDAK maks 75 VDC/ 100 mA] Overvoltage shutdown pada output, Kegagalan kipas, Alarm tegangan output rendah, kegagalan CAN bus, Sinkronisasi bus (output ACATAUAlarm keluaran DC) hilang dan Sinkronisasi gagal |
| Peringatan: Recektor LED Kuning dalam mode penurunan daya atau dalam mode daya atau batas arus pada port DC atau AC, Batas arus keluaran jarak jauh diaktifkan, Hilangnya komunikasi CAN dengan pengontrol |
| Operasi normal: Output AC LED hijau dan/atau output DC menyala dan ok |
| MTBF (Telcordia SR-332 Iss.I metode III (a)) 260.000 jam (@ Tambient : 25 °C) |
| Suhu pengoperasian -40 hingga +75 °C (-40 hingga +167 °F), kelembapan 5 - 95% RH non-kondensasi |
| Penurunan suhu di atas 55°C (131°F) 1200W hingga 480W @ 75°C (167°F) untuk masing-masing output, AC dan DC (daya total 2000W hingga 800W) |
| Suhu penyimpanan -40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa kondensasi |
| Dimensi[LxTxD] / Berat 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| STANDAR DESAIN |
| Keamanan kelistrikan EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, C22. 2 No.107,3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006, EN50121-4:2016+A1:2019, -5:2017+A1:2019 ETSI EN 300 386 V.2.1.1, FCC CFR 47 Bagian 15
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Lingkungan Kondisi operasi normal sesuai IEC 62040-5-3:2016 klausa 4.2.Kondisi pengoperasian lain sesuai IEC 62040-5-3:2016 klausa 4.3, harus diperhatikan
|
|
1) Beban AC diprioritaskan.MaksimumtersediaDaya dan arus keluaran DC tergantung pada 3) Jika port DC kelebihan beban, menarik tegangan di bawah 43V, arus input dapat meningkat di atas level ini.beban AC instan dan tegangan input AC;yaitu maksimum 800W/16.6A pada daya AC penuh dan nominal 4) Performa berkurang - tidak ada dukungan beban berlebih, dan untuk output 200 - 240 VAC THD akan meningkat dan input untuk 230VAC.penurunan daya output maksimum (menjadi 970W untuk 230 VAC @ 40 VDC)
2) port DC tetap harus dianggap sebagai port dua arah;tegangan akan muncul jika daya listrik 5) Diimplementasikan sejak rilis produk, silakan hubungi Dukungan Penjualan untuk revisi HW/FW yang diperlukan
|
