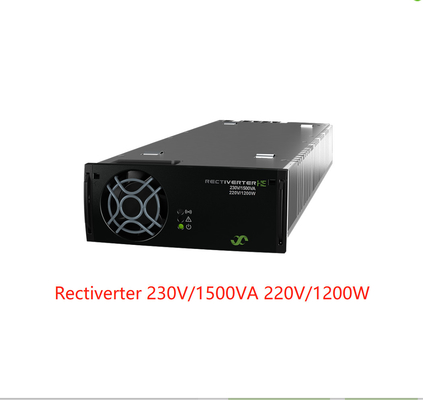

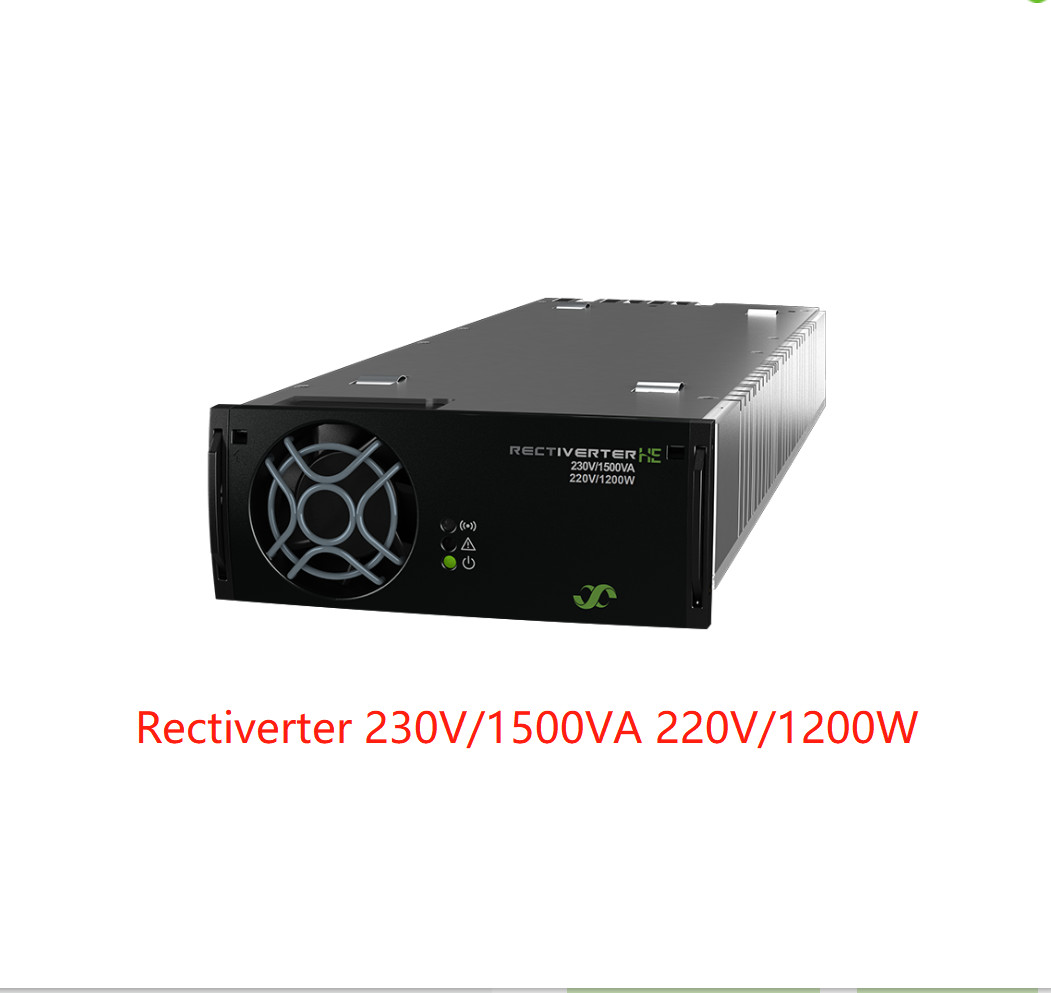

Model / informasi pemesanan 230/1500 230/1500 230/1500 115/750 115/750 115/750
220/1200 220/150 220/0 220/600 220/75 220/0
|
| Nomor bagian 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L |
| AC OUTPUT DATA |
| Tegangan (default) / (rentang diatur) 230 VAC/ 200 - 240 VAC115 VAC/ 100 - 127 VAC |
| Frekuensi (mode inverter default) 50 Hz (adaptif) 60 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) 50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif), 94-106Hz6) |
| Kekuatan maksimum (terusan / overload (< 15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Pembagian beban ± 5% dari daya aktif dari 10 sampai 100% beban |
| Maksimal arus (kontinyu / overload (< 15s)) 6.5 ARMS/ 8,7 ARMS |
| Arus (maksimum) Perjalanan cepat (20ms) 32 A (6 x nominal) |
| THD < 1,5% pada beban resistif |
| Fuse Perlindungan dalam L, Hot pluggable, Varistor |
| DC OUTPUT DATA |
| Tegangan (default) / (rentang diatur) 245 VDC/ 194 - 290 VDC |
| Kekuatan (maksimal @nominal input) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Arus (maksimal @V)Di luar≤ 216 VDC) 5.56 A1)0.69 A - 2.78 A1)0.34 A - |
| Waktu tunggu, daya output maksimum > 10 ms; VDi luar> 190 VDC(hanya dalam mode rectifier) |
| Pembagian arus (10 - 100% beban) ± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis (10 - 100% beban) ± 0,5% |
| Regulasi Tegangan Dinamis ± 5,0% untuk 10-90% atau 90-10% variasi beban, waktu regulasi < 50 ms |
| Ripple < 1 VPP, Bandwidth 30 MHz |
| Perlindungan bukti sirkuit pendek, Over tegangan mati, polaritas terbalik dan sekring |
| INPUT DATA |
| AC Main Input Voltage (range / LV disconnect) 185 - 275 VAC/ 170 VAC95 - 140 VAC/ 85 VAC |
| AC arus (maksimum) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frekuensi (default: sync range) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frekuensi (bisa diatur: kisaran sinkronisasi) 47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD > 0,99 pada 50% beban atau lebih / < 3,5% |
| AC Input Protection Fuse di L dan N, Hot Plug, Varistor |
| Tegangan DC nominal / jangkauan diperpanjang4)204 - 290 VDC/ 180 - 204 VDC |
| DC Current (maksimum) 6,67 A / 9 A selama overload (15s) 3,2 A / 4,5 A selama overload (15s) |
| Spesifikasi Lainnya |
| Efisiensi > 96% (mode utama (AC/AC dan AC/DC)), > 94% (mode inverter (DC/AC)) |
| Isolasi 3,85 kVDC- ACMasuk/Keluarke PE, 3,55 kVDC- ACMasuk/Keluarke DC, 4,25 kVDC- ACMasuk/Keluarke CAN/SYNC, 2,2 kVDC- DC ke PE, 3,5 kVDC- DC ke CAN/SYNC |
| Alarm: LED merah Penutupan tegangan input rendah dan tinggi, Penutupan suhu tinggi dan rendah, Gagal Rectiver, Relay Alarm [NO max 75 V]DC/ 100 mA] Penutupan overvoltage pada output, kegagalan kipas, Low output voltage alarm, kegagalan bus CAN, Sync bus (AC outputAtauDC output alarm) hilang dan Sync gagal |
| Peringatan: Rectiver LED Kuning dalam mode power-de-rate atau dalam mode power atau current limit pada port DC atau AC, Remote output current limit diaktifkan, Kehilangan komunikasi CAN dengan controller |
| Operasi normal: Green LED AC output dan/atau DC output on and ok |
| Suhu operasi -40 sampai +75°C (-40 sampai +167°F), kelembaban 5 - 95% RH tidak kondensasi |
| De-rating suhu di atas 55°C (131°F) 1200W sampai 480W @ 75°C (167°F) untuk masing-masing, AC dan DC, output (total daya 2000W sampai 800W) |
| Suhu penyimpanan -40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi [WxHxD] / Berat 109 x 41,5 x 327mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 lbs) |
| Standar Desain |
| Keamanan listrik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (Emisi C1, kekebalan C2/C3), FCC CFR 47 Bagian 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Lingkungan Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
|
1) beban AC memiliki prioritas. daya output DC maksimum yang tersedia dan arus tergantung pada 3) Jika port DC kelebihan beban menarik tegangan di bawah 194V arus masukan dapat meningkat di atas tingkat ini.beban AC instan dan tegangan input AC; yaitu maksimum 800W/7.4A pada daya AC penuh dan nominal 4) Performa yang berkurang - tidak ada dukungan overload, dan untuk 200 - 240 VAC output THD akan meningkat dan input maksimum untuk 230VAC.De-rate daya output (ke 970W untuk 230 VAC @ 180 VDC) 5) untuk memenuhi kebutuhan lonjakan 4kV eksternal
2) Port DC masih harus dianggap port bidirectional; tegangan akan hadir jika perlindungan bertenaga mains diperlukan pada port AC 6) versi FW diperlukan ≥ 1.10/1.10
|
