Desain modular dari sistem daya cadangan AC di bawah kondisi kerja transit terbatas ruang

June 3, 2026

H2: Latar belakang kasus dan batasan lokasi

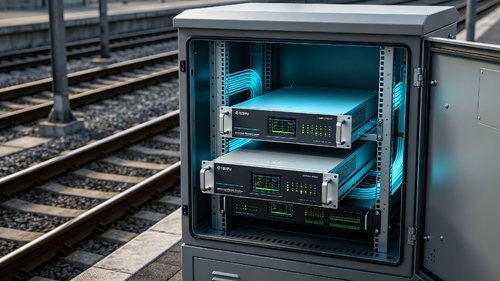

Dalam sinyal transisi kereta api, komunikasi sumbu-kotak, dan infrastruktur pemantauan tepi jalur, catu daya AC yang sangat andal dan tidak terputus berfungsi sebagai jangkar penting untuk keselamatan operasi.Studi kasus ini dilaksanakan di sebuah simpul lemari luar sepanjang jalur transportasi umum di Amerika Selatan. Lingkungan di lokasi menghadirkan tantangan teknik yang parah: tata letak internal kabinet sangat terbatas (kekurangan ruang), dan karena ventilasi tepi jalur yang buruk,suhu musim panas di dalam kandang sering meningkat mendekati 60 °C (tekanan termal dan disipasi yang buruk)Sistem UPS monolitik yang lama tidak kompatibel karena jejaknya yang besar dan tingkat kegagalan yang tinggi di bawah panas yang tinggi,gagal memenuhi parameter industri untuk redundansi dan waktu operasi jangka panjang.

H2: Analisis Poin Sakit Pelanggan

Pembatasan Ruang yang Berat: Tata letak internal lemari sinyal luar sudah sangat terintegrasi, meninggalkan nol margin untuk menara warisan atau perangkat keras daya rak besar dipasang.
Kegagalan Pengelolaan Panas: Kandang tepi jalur yang berventilasi buruk mengekspos inverter konvensional terhadap suhu yang berlebihan, mengancam kegagalan listrik tiba-tiba di semua simpul sinyal.
Logistik Pemeliharaan yang Sulit: Stasiun tepi jalur tersebar secara geografis. Setiap lubang perangkat keras yang didorong oleh lingkungan akan menyebabkan Mean Time to Repair (MTTR) yang diperpanjang, secara langsung membahayakan keamanan jadwal kereta api.

H2: Solusi Teknis Parametrik Berdasarkan Bravo 25

Untuk mengatasi kemacetan warisan ini, tim rekayasa melewati topologi daya konvensional, menyebarkan sistem inverter modular yang dikonfigurasi denganBravo 25 - 48/230-277Didukung oleh spesifikasi teknis yang ketat, penyebaran di lokasi memberikan stabilitas teknik yang definitif:

2RU Tata letak struktural yang kompak: Menggunakan faktor bentuk standar 19 inci yang dipasang di rak, setiap modul inverter hanya berat 4,3 kg.2RUEnvelope, sistem slot mulus ke dalam lemari sinyal terbatas, benar-benar menyelesaikan defisit ruang.
96% Efisiensi Tinggi Meredakan Tekanan Termal: Didukung oleh teknologi Enhanced Cycle Inverter (ECI), sistem ini mencapai efisiensi konversi AC ke AC melebihi(96%)Ini meminimalkan kerugian daya langsung dan pemanasan sendiri, secara mendasar mengurangi akumulasi panas di kandang yang kurang berventilasi.
4300 Vdc Penghitung Kekuatan Dielektrik Surges GridInverter memberikan kekuatan dielektrik (DC/AC) sebesar4300 Vdc, memperkenalkan penghalang isolasi fisik standar tinggi yang mengisolasi beban sinyal kritis terhadap kegagalan daya overvoltage.
0 detik waktu transfer meminimalkan sistem anomali: Selama transfer dinamis antara jaringan utama dan bank penyimpanan baterai 48 Vdc,baik gangguan tegangan maksimum dan total durasi sementara adalah benar-benar 0 detikGelombang sinus murni ini, kemampuan gangguan nol menjamin nol penurunan data selama pemadaman utilitas.
Aluzinc Casing dan 240.000-jam MTBF: Kerangka sasis dicetak dari bahan tahan korosiBaja aluzinc, mematuhi standar luar GR3108 Kelas 2. Diukur melalui MIL-217-F pada suhu sekitar 30°C dan beban 80%, sistem mencapaiMTBF 240.000 jam, memastikan stabilitas fisik-kimia jangka panjang di jendela suhu yang luas (-20°C sampai 65°C).

H3: Ringkasan Spesifikasi Operasional dan Teknik

+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

{\cH00FFFF}Metrik Operasional {\cH00FFFF}nilai parameter
+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

♪ Jari Tapak Fisik ♪ Standar 19 inci Rak / 2RU Tinggi
Kekuatan AC-AC (EPC Mode) > 96%
Kekuatan Dielektrik (DC/AC) 4.300 Vdc
{\cH5EFFFF} {\cH5EFFFF} {\cH5EFFFF} {\cH5EFFFF} {\cH5EFFFF} {\cH5EFFFF} {\cH5EFFFF}0 detik.
♪ Chassis Material Standard ♪ Baja Aluzinc / RoHS Compliant
Rentang Suhu Operasi -20°C sampai 65°C.
+----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

H2: Wawasan dan Kesimpulan Operasional

Penyebaran ini menunjukkan bahwa di jalur industri B2B berisiko tinggi seperti transportasi kereta api, di mana ruang, ventilasi, dan isolasi listrik tidak dapat kompromi,penerapan teknologi inverter modular dengan efisiensi konversi tinggi (> 96%) dan hambatan dielektrik yang kuat (4300 Vdc) menetralkan risiko degradasi lingkunganArsitektur inti mendukung konfigurasi paralel hingga 32 modul, memungkinkan teknisi untuk mengganti komponen langsung melalui hot-swapping tanpa menurunkan beban AC kritis.Ini mengurangi MTTR ke menit, berhasil mengubah pemeliharaan reaktif warisan ke data-driven, pertahanan proaktif.
