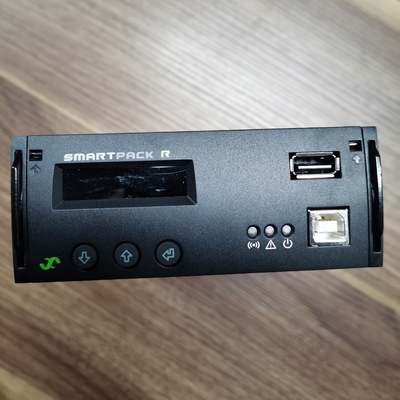

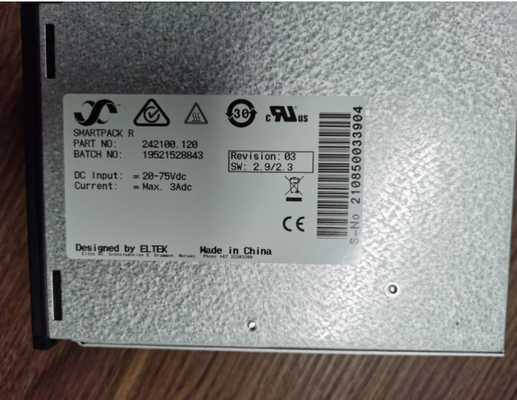

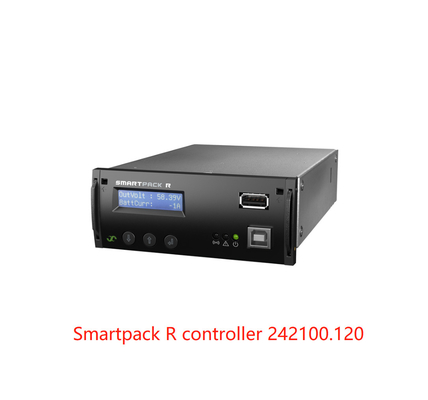

Pengontrol Eltek Monitoring Smartpack R untuk Sistem Inti Daya Telekomunikasi (Nomor Bagian: 242100.120)
Pengontrol Smartpack R untuk membuat sistem daya Anda siap untuk kecepatan tinggi, kapasitas tinggi, dan terhubung dengan masa depan. Pengontrol retrofit ini akan membawa sistem daya Anda yang ada sejalan dengan persyaratan saat ini, memperpanjang masa pakainya, dan dengan demikian mengurangi biaya pengoperasian seumur hidup dan kebutuhan akan investasi baru dalam daya.
FITUR UTAMA
Bentuk, pas, fungsi kompatibel dengan warisan
Pengontrol Eltek Smartpack
IPv4/v6, Antarmuka web HTML5 Responsif,
SNMPv3, MODBUS TCP, RADIUS,
pengujian penetrasi keamanan
Semua modul daya Eltek, termasuk
Rectiverter dan Node CAN seperti
Fleximonitor
- · PEMANTAUAN LOKASI TELEKOMUNIKASI
Port Serial/USB: USB tipe B, USB tipe A
Host untuk dongle, WiFi, modem 4G,
Bluetooth, Flash drive, dll.
RJ-11 w/RS-232/RS-485 w/ MODBUS RTU
Slave untuk SCADA dan MODBUS RTU
Master untuk pengumpulan data dari pihak ke-3
peralatan dengan konfigurasi generik
protokol untuk Smartmeter, dll. dan tetap
protokol untuk baterai Li-Ion dll.
APLIKASI
TELEKOMUNIKASI - NIRKABEL
· Stasiun pangkalan radio / Situs seluler
· LTE / 4G / 5G
· MCS
· Gelombang Mikro
· Broadband
TELEKOMUNIKASI – TETAP
· Kantor pusat / CORD
· Serat
· Siaran
· Pusat data
PARAMETER:
|
SPESIFIKASI TEKNIS
|
|
| Model |
Smartpack R |
| Nomor bagian |
242100.120 |
| DATA MASUKAN |
|
| Tegangan (nominal) |
10 - 75 VDC |
| Konsumsi Daya |
3 W (display sleep, tidak ada daya CAN dist., aktivasi LVD, tidak ada daya USB) 25 W (display on, daya CAN dist., aktivasi LVD, Daya USB) |
| KONEKSI SISTEM - MONITOR SISTEM |
|
| Penginderaan tegangan, dukungan tegangan sistem |
12 VDC, 24VDC, 48VDC & 60VDC |
| Penginderaan arus, dukungan shunt |
0 - 20mV, 0-50mV, 0 - 60mV dan 0-100mV |
| Pemantauan sekering baterai |
Sakelar tambahan TIDAK/NC, Tarik ke atas/bawah |
| Pemantauan sekering beban |
Sakelar tambahan TIDAK/NC, Matriks Dioda Tarik ke atas/bawah |
| Pemantauan suhu baterai |
Masukan sensor AD590 |
| Pemantauan simetri baterai (built in) |
4 x Masukan Tegangan Analog[0-75V] (blok 12, 24 atau 60V) |
| KONEKSI SISTEM - KONTROL LVD |
|
| Pemisahan baterai |
1 (didukung terkunci atau tidak terkunci) |
| Pemisahan beban |
2 (didukung terkunci atau tidak terkunci) |
| MASUKAN DAN KELUARAN GENERIK |
|
| Konfigurasi digital, Masukan #1-6 |
Sakelar tambahan: TIDAK/NC |
| Konfigurasi analog, Masukan #1-2 |
Tegangan Analog[0-75V] (Konfigurasi sebagai TIDAK, NC, penginderaan Matriks Dioda atau penginderaan Tegangan) |
| Konfigurasi analog, Masukan #3-6 |
Tegangan Analog[0-75V] (Konfigurasi sebagai TIDAK, NC, penginderaan Matriks Dioda atau penginderaan Tegangan) Dukungan: Penginderaan suhu w/ probe NTC |
| Konfigurasi keluaran, Keluaran #1-6 |
6x Relay–Kering/Form C - Dapat dikonfigurasi Normal Terbuka/Tertutup [Kapasitas maks 75V/2A/60W] |
| KONEKSI SISTEM KONTROL |
|
| Daya CAN |
Daya CAN Terdistribusi tersedia +/- 500mA |
|
Node CAN
|
Dukungan: Monitor I/O, Monitor Rangkaian Baterai, Monitor Beban/Arus, Fleximonitor, Monitor AC Mains & Smartnode (warisan) |
| ANTARMUKA PENGGUNA |
|
|
| Lokal |
Tampilan LCD Alfanumerik (Mendukung Bahasa Mandarin Tradisional dan Sederhana) & 3 tombol |
|

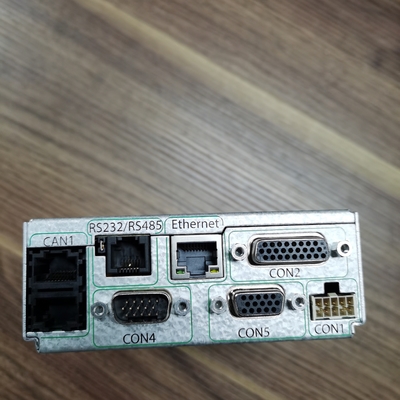

Port Ethernet (eth 0: port LAN)
(eth 1: Port Craft w/DHCP, port Perangkat USB)
|
10/100 BASE-T (opsional: 1000 BASE-T) IPv4/v6
Protokol IP: HTTP (Antarmuka Pengguna Responsif HTML5) / SSL(TLS w/ generator sertifikat yang ditandatangani sendiri atau muat sertifikat yang diautentikasi), SNMP v3 w/MIB Generik & Jenis MIB Perusahaan: SP2- MIB (Cabang Eltek 10), MODBUS TCP dan pComm UDP (PowerSuite), VPN, VLAN, NTP, SFTP & RADIUS
|
|
Host USB
Perangkat USB
|
Flash Drive untuk peningkatan SWFW dan pemuatan file konfigurasi XML Konfigurasi dibaca dari port Perangkat USB Smartpack 1 Gen
wlan0: Dongle WiFi untuk port craft nirkabel, wwan0: Modem Seluler USB 4G eth2: Ethernet Gigabit
PC – pComm – Windows PowerSuite
|
| Port serial |
RS-232 dan RS-485 pada konektor RJ11
Protokol serial: Slave MODBUS RTU, Master MODBUS RTU/ASCII (beberapa jenis yang telah ditentukan sebelumnya dan pembaca data konfigurasi generik penuh tersedia), Pelaporan Panggilan Balik/SMS Modem (PSTN atau GSM) dan pComm (PowerSuite)
|
| SPESIFIKASI UMUM |
|
|
| Dimensi (PxLxT) |
109 x 44 (1U) x 156 mm (4.3 x 1.75 x 6.1”) [Kedalaman sasis: 140 mm] |
| Rentang Suhu |
Pengoperasian -20 hingga +65˚C (-40 hingga 149˚F) |
| STANDAR DESAIN |
|
|
| Keamanan listrik |
UL 60950-1, 2ed, 2014-10-14, EN 60950-1:2006/A2:2013 |
| EMC |
ETSI EN 300 386 V.2.1.1, EN 61000-6-1(2007) /-2(2005) /-3(2012) /-4(2011),
FCC CFR47 Bagian 15B bagian 109: 2010
|
| Lingkungan |
ETSI EN 300 019: 2-1 v2.3.1 (Kelas 1.2), 2-2 v2.4.1 (Kelas 2.3) & 2-3 v2.4.1 (Kelas 3.2) 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Kondisi pengoperasian lainnya sesuai IEC 62040-
5-3:2016 pasal 4.3, harus diberitahukan
|
|
Perbandingan Pemantauan Eltek
|
Perangkat CAN
|
Mulai
|
Akhir
|
Jumlah Node
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Dasar
|
1
|
10
|
10
|
|
Smartpack 2 Master
|
11
|
14
|
4
|
|
Smartnode
|
17
|
30
|
14
|
|
Monitor Baterai
|
33
|
46
|
14
|
|
Monitor Beban
|
49
|
62
|
14
|
|
Monitor Flex
|
65
|
78
|
14
|
|
Monitor I/O
|
81
|
94
|
14
|
|
Monitor Utama
|
97
|
110
|
14
|
Solusi
