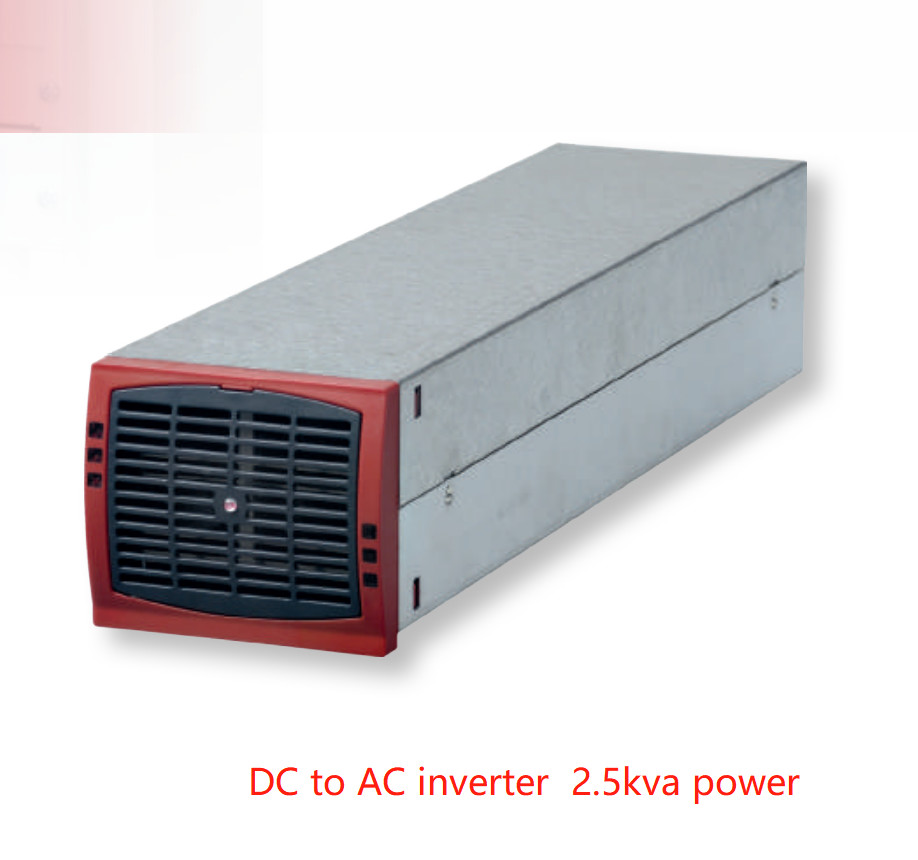

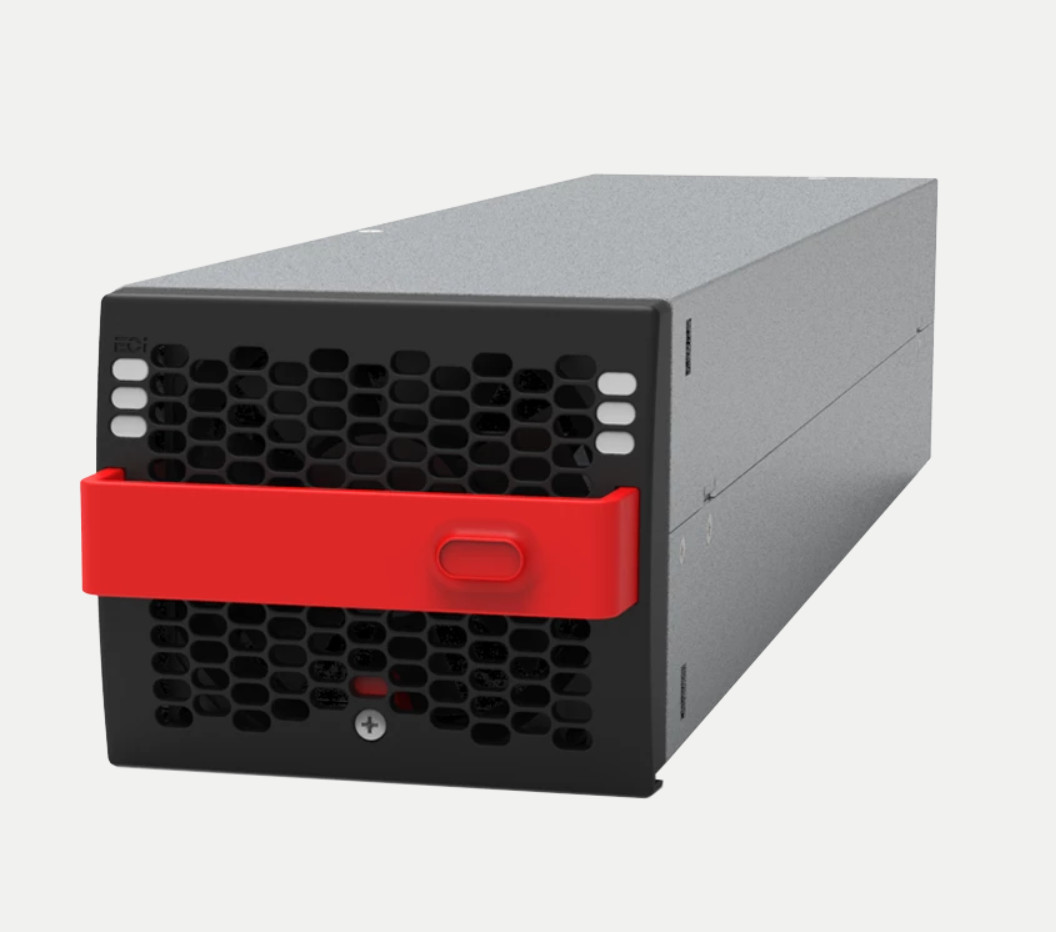

Inverter modular CE+T 2,5 kVA (1,5 kVA*) Masukan 24V / 48V / 60V / 110V / 220Vdc Keluar 230 Vac TSI BRAVO DC ke inverter AC
BRAVO adalah inverter modular yang kompak dan dapat diskalakan yang menyediakan pasokan AC gelombang sinus murni.
Ini menggunakan teknologi inverter terbaru, memberikan efisiensi energi yang unggul dalam ukuran yang kompak.
titik kegagalan tunggal dengan skalabilitas penuh; hingga 32 modul secara paralel dan efisiensi tinggi hingga 96%, mengurangi biaya operasi.
Aplikasi
Semua aplikasi bisnis kritis dan semua jenis beban AC. Desain modular dan skalabel dengan modul inverter hot-swappable yang memastikan waktu rata-rata untuk perbaikan rendah
(MTTR), mengurangi biaya layanan dan memenuhi kebutuhan yang berubah untuk ekspansi di masa depan.
Fitur Utama
l Sumber input ganda (AC & DC)
l dengan rentang input AC luas 150Vc sampai 265Vc
L Desain kompak
l Efisiensi tinggi
l Waktu transfer dikurangi menjadi 0
l sampai 10kVA dalam 2 U
l hingga 225kVA dalam 3 kandang masing-masing 75kVA
Parameter:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| Umum |
| EMC (immunitas) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 |
| EMC (emisi) (kelas) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Keamanan |
EN62040-1 |
| Pendingin / Isolasi |
Dipaksa / Ganda |
| MTBF |
240 000 jam (MIL-217-F) |
| Efisiensi (Tipikal): Konversi daya yang ditingkatkan / on line |
> 95,5% / > 89,5% |
96% / 91% |
960,5% / 92,5% |
| Kekuatan dielektrik DC/AC |
4300 Vdc |
| Sistem yang benar-benar redundant kompatibel |
3 tingkat pemutusan pada AC keluar dan DC di port daya
4 tingkat pemutusan pada AC di pelabuhan
|
| RoHS |
Memenuhi |
| Getaran |
GR63 getaran kantor 0 sampai 100 hz-0.1 g / getaran transportasi 5-100 Hz 0.5 g 100 sampai 500 hz-1.5 g / tes drop |
| Kondisi operasi |
Dirancang untuk dipasang di lingkungan IP20 atau IP21.
Bila dipasang di lingkungan berdebu atau lembab, langkah-langkah yang tepat (filter udara,...) harus diambil.
|
| Ketinggian di atas permukaan laut tanpa penurunan |
< 1500 m / derating > 1500 m |
| Suhu lingkungan / suhu penyimpanan / kelembaban relatif |
-20 sampai 50 °C / -40 sampai 70 °C / 95%, tidak kondensasi |
| Bahan (casing) |
Zinc baja-ALU berlapis |
|
| Daya Keluar AC |
| Kekuatan output nominal (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Kapasitas overload jangka pendek |
150 % (15 detik) 110 % permanen dalam rentang T° |
| Faktor daya beban yang dapat diterima |
Kekuatan nominal penuh dari 0 induktif hingga 0 kapasitif |
| Pengelolaan suhu internal dan matikan |
Ya, aku tahu. |
| Spesifikasi DC INPUT |
| Tegangan nominal (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Kisaran tegangan (DC) |
19 V 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Arus nominal |
56 A (pada 24 Vdc dan
1200 W output)
|
46 A (pada 48 Vdc dan
2000 W output)
|
35 A (pada 60 Vdc dan
2000 W output
|
19 A (pada 110 Vdc dan
2000 W output)
|
9.8 A (pada 220 Vdc dan
2000 W output
|
| arus masukan maksimum (untuk 15 detik) / gelombang tegangan |
84 A / < 100 mV rms |
84 A / < 2 mV
Psopho
|
52 A < 100 mV rms |
29 A / < 200 mV rms |
14.9 A / < 200 mV
rms
|
| Batas tegangan masukan |
Pengguna dapat dipilih dengan antarmuka T2S |
|
Spesifikasi AC INPUT
Input AC hanya tersedia dengan modul EPC, modul REG tidak memiliki ACin
|
| Tegangan nominal (AC) |
220/230/240 V 1P atau 3P (Min 3 rak untuk 3P) |
| Rentang tegangan (AC) |
150-265 V |
|
Penutupan
|
150 sampai 185 V derating linear 150 VA/120 watt per 10 Vac |
|
1200 VA / 960 W
@ 150Vac
|
2000 VA/1600 W @ 150 Vac |
| Kisaran kesesuaian sebelum transfer ke DC |
Dapat disesuaikan |
| Faktor daya |
> 99% |
| Rentang frekuensi (dapat dipilih) / rentang sinkronisasi |
50 60 Hz / kisaran 47 53 Hz / 57 63 Hz |
| Spesifikasi AC OUTPUT |
| Tegangan nominal (AC*) |
220/230/240 V |
| Frekuensi / akurasi frekuensi |
50 - 60 Hz / 0,03 % |
| Total distorsi harmonik (beban resistif) |
< 1,5% |
| Waktu pemulihan dampak beban |
0.4 ms |
| Aktifkan delay |
20 s sampai 40 s tergantung pada jumlah modul yang dipasang |
| arus nominal. dilindungi dari arus terbalik |
6.6 A |
10.9 A |
| Faktor puncak pada daya nominal |
2.8: 1 |
3: 1 |
| Dengan manajemen dan perlindungan sirkuit pendek |
| Kapasitas pembersihan sirkuit pendek |
10 x In untuk 20 msec - Tersedia sementara Mains tersedia di port input AC
Dengan kontrol dan manajemen magnitudo
|
| Arus sirkuit pendek setelah kapasitas pembersihan |
2.1 Dalam selama 15 s dan 1.5 In setelah 15 s |
| Dalam pelaksanaan transfer |
| Max. Apa yang terjadi? tegangan gangguan / total sementara tegangan jangka waktu (maksimal) |
0 s / 0 s |
| SIGNALING & SUPERVISI |
| Tampilan |
Sinoptik LED |
| Output alarm / pengawasan |
Kontak kering pada rak / port USB standar dan MODBUS pada T2S, opsional: Candis Display / Candis TCP-IP |
| Remote on / off |
di terminal belakang rak melalui T2S |
