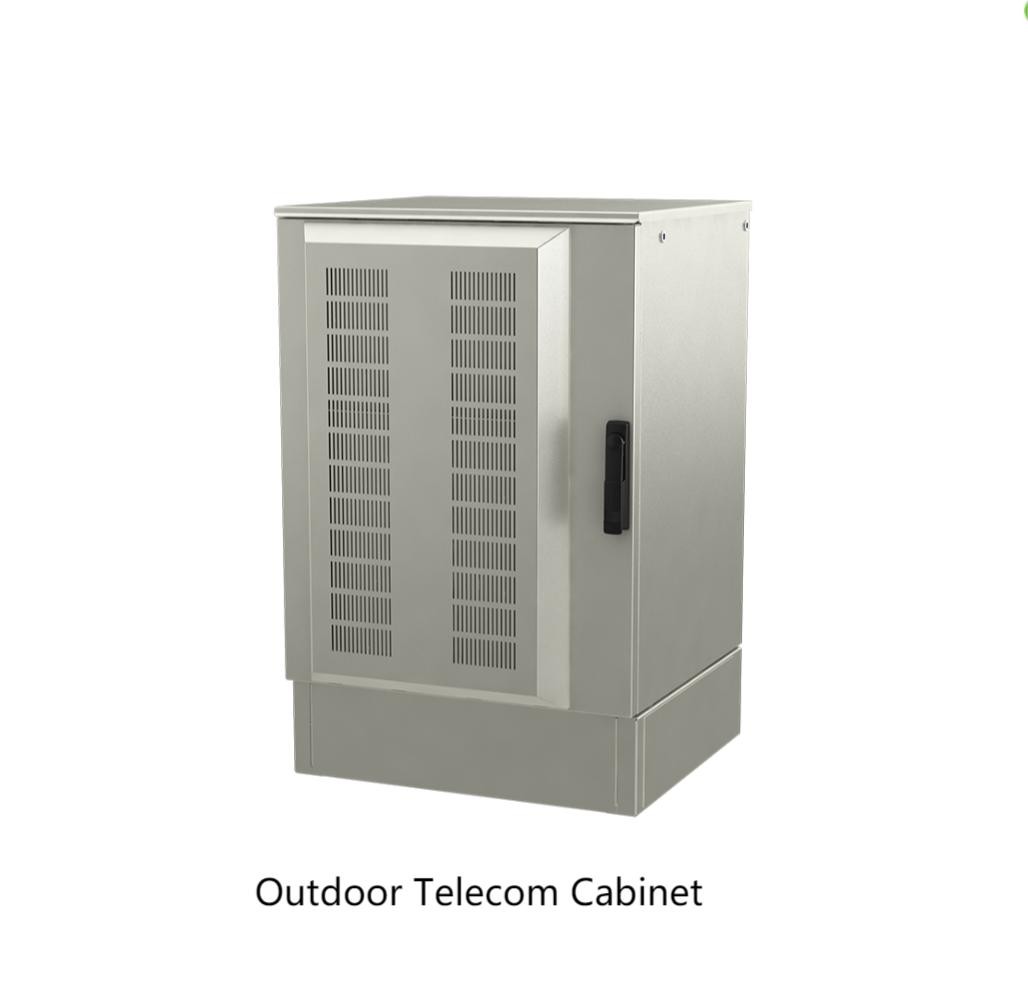

Model |
15U |
22U |
|
| SPESIFIKASI FISIK |
|
|
|
Tinggi Eksterior |
743mm (29,3”) 1047,5mm (41,2”) |
|
|
Lebar Eksterior |
586mm (23,1”) 586mm (23,1”) |
|
|
Kedalaman Eksterior * |
543mm (21,4”) 543mm (21,4”) |
|
|
Berat bersih* |
20kg (44,libs) 24kg (52,9lbs) |
|
|
Tinggi Pemasangan yang Dapat Digunakan |
12U (533mm / 21,0”) 19U (844mm / 33”) |
|
|
* info tidak berisi opsi manajemen termal |
|
| OPSI MANAJEMEN TERMAL! |
|
|
|
Solusi Kipas dan Filter
- Kapasitas pendinginan (pada AT=10°C)
- Spesifikasi kipas
- Kontrol kecepatan kipas
- Spesifikasi filter
- Informasi fisik
|
700W
48Vdc / 76W / IP44
Diatur suhu
Filter dump progresif; 0,1m2. Kelas filter F5 (EN 779)
Menambahkan 53mm (2,1”) ke kedalaman kabinet, menambahkan 8,4kg (18,5lbs) ke berat kabinet.
|
|
|
Unit Penyejuk Udara (bertenaga AC)
- Kapasitas pendinginan (pada 35C/35C)
- Kapasitas pemanasan
- Input daya
- Informasi fisik
|
570W pada 50Hz / 645W pada 60Hz
500W built-in
230Vac +/-10%, 50/60HZ
Menambahkan 263mm (10,4”) ke kedalaman kabinet, menambahkan 28,4kg (62,6lbs) ke berat kabinet.
|
|
|
Unit Penyejuk Udara (bertenaga DC)
- Kapasitas pendinginan (pada 35C/35C)
- Kapasitas pemanasan
- Input daya
- Informasi fisik
|
520W
500W built-in
48Vdc nominal (46Vdc - 56Vdc)
Menambahkan 212mm (8,3”) ke kedalaman kabinet, menambahkan 23kg (50,7lbs) ke berat kabinet.
|
|
|
Semua Model |
|
| SPESIFIKASI KONSTRUKSI |
|
|
|
Material kulit
Material Rangka
Cat Powder-Coat
Isolasi
|
Aluminium tebal 1,5mm (0,06") (ringan, tahan korosi) Baja Galvanis
Lapisan abu-abu terang Poliester luar ruangan RAL 7035
Isolasi Sel Tertutup (opsional)
|
|
|
Pola pemasangan rel |
Standar EIA dengan lubang untuk mur Cage |
|
|
|
Orientasi |
Pemasangan 19” |
|
|
| SPESIFIKASI PINTU |
|
|
|
Kait |
Kait dua titik, dengan silinder kunci euro opsional |
|
|
|
Gasket |
UL dinilai untuk penggunaan di luar ruangan |
|
|
|
Penahan Pintu / Penahan Pintu |
Kait angin untuk menahan pintu selama perawatan (120°) |
|
|
| SPESIFIKASI DAN OPSI LAIN-LAIN |
|
|
Kelenjar Kabel |
Akses Kabel Bawah melalui potongan lx FL21 |
Berbagai opsi tersedia |
|
|
Baki baterai |
Baki 19”(s)
Ruang (P x D): 448,5mm x 398mm (17,6” x 15,6”) Maks. Beban berat 150kg (330 lbs)
|
Setiap Baki beratnya 2,1kg (4,6lbs) |
|
|
Batang Ground |
4xM6 sisipan pada 19n rel, kiri/kanan |
|
|
|
Pemanas |
Opsional 500W |
Kit beratnya 1,3kg (2,9lbs) |
|
|
Plinth |
Plinth setinggi 152mm (6”) opsional.
Jejak Kaki (P x D): 579mm x 517mm (22,8” x 20,4”)
|
Beratnya 7,6kg (16,7lbs) |
|
|
Braket Pemasangan |
Dinding atau tiang Baja Tahan Karat
Diameter tiang 0 60-115mm
Beban berat Maks 200Kg (441 lbs)
|
Beratnya 11kg (24,2lbs) |
|
|
Telinga Pengangkat |
4 telinga lembaran logam yang dapat dilepas yang dihubungkan dengan baut 4x M8 |
|
|
|
Informasi Pengemasan |
Pengiriman dilakukan dalam posisi tegak di atas palet kayu |
Beratnya 7kg(15,4lbs) |
|
| STANDAR DESAIN |
|
|
|
Listrik |
IEC 60950, UL 60950*, CAN CSA-C22.2 No. 60950-1-03 (Tergantung pada Peralatan yang Dipasang) |
|
|
|
EMC |
ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2 |
|
|
|
Lingkungan |
ETS 300 019, Perlindungan Ingress: EN 60529 IP55 |
|
|
|
|
|
| Doc234747.DS3-revl0 |
Spesifikasi dapat berubah tanpa pemberitahuan |
