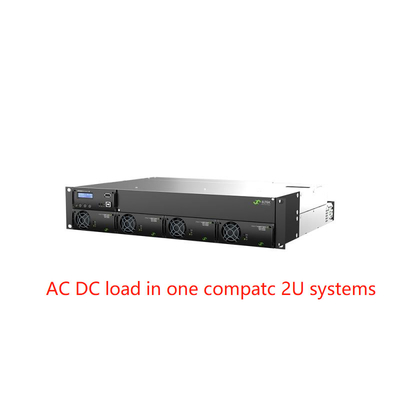

AC DC Rectiverter 2U Power Core 6kVA AC 4.8KW DC Smartpack R controller (bagian No.:CTOR0402.1xxx)
Inti daya 2U penyimpang menggabungkan kedua AC dan DC feed ke dalam satu unit kompak 2U. Membuatnya menyediakan daya cadangan AC untuk beban 230Vac atau 115Vac; dan 48Vdc daya untuk beban DC dan pengisian baterai.
Kekuatan output total untuk AC dan DC terbatas pada total 8KW, batas output AC dan DC dapat diatur sesuai dengan beban yang terhubung,di mana batas untuk beban AC ditetapkan menjadi mas 6kVA dan untuk beban DC untuk maksimum 4KW atau 8KW.
Aplikasi:
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Bandwidth
· Stasiun dasar radio/situs sel
PEMBANGUNAN Listrik
· Low & High tegangan switchgear
· Stasiun Transformer & SUB
· Kontrol & perlindungan
· Sistem SCADA
Infrastruktur Kereta Api & Metro
· Kontrol & perlindungan
· Sinyal
Fitur Utama:
L Desain kompak dan pemasangan sederhana
l Masuk dan keluar fase tunggal 230 atau 115VAC
48Vdc input dan output
l Hingga 4 modul penyimpang
l 8KW total output AC + DC
l Maksimal 6kVA output AC
l Maks 4KW/ 8KW DC output
l Pilihan distribusi AC 1 atau 2 tiang
Opsi distribusi DC 1 kutub
l Dibangun dalam teknologi transfer
Data teknis:
|
| Model |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Keluarga produk |
CTOR0402.1xxx |
CTOR0402.1xxx |
| AC OUTPUT DATA |
| Tegangan (default) / (rentang diatur)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekuensi (modus inverter default) |
50 Hz (adaptif) |
60 Hz (adaptif) |
| Frekuensi (modus inverter |
50 Hz, 60 Hz atau terakhir disinkronkan 50 / 60 Hz (adaptif) |
| Kekuatan maksimum (terusan / kelebihan beban < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Maksimal arus (terusan / overload < 15 s) |
26 ARMS / 34,8 ARMS |
| Saat ini (maksimum) perjalanan cepat (20ms) |
128 A (6 x nominal) |
| Tunggu (Lapisan tegangan) (sebelum beralih ke baterai) |
5 ms |
5 ms |
| THD |
< 1,5 % pada beban resistif |
| Perlindungan |
Fuse dalam L, Hot pluggable, Varistor |
| DC OUTPUT DATA |
| Tegangan (default) / (rentang diatur) |
53,5 VDC / 43-58 VDC |
| Kekuatan (massal @nominal input) |
4800 W2) |
2400 W2) |
| arus (maksimal @VOUT ≤ 108 VDC) |
100 A2) |
50 A2) |
| Pembagian arus (10 - 100% beban) |
± 5% dari arus maksimum dari 10 sampai 100 persen beban |
| Perlindungan |
Proof sirkuit pendek, Over tegangan mati, polaritas terbalik dan sekering |
| INPUT DATA |
| AC Main Input Voltage (range / LV disconnect) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| AC arus (maksimum - tergantung pada jenis modul) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frekuensi (default: kisaran sinkronisasi) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frekuensi (bisa diatur: rentang sinkronisasi) |
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
> 0,99 pada beban 70% atau lebih / < 3,5 % |
| Tegangan DC nominal / jangkauan diperpanjang4) |
45-58 VDC / 40-45 VDC |
| DC Current (maksimal) |
128 A / 180 A saat kelebihan beban (15 s) |
64 A / 90 A saat kelebihan beban (15 s) |
| Fitur input |
Fuse dalam L dan N, Hot pluggable, Varistor
Input AC terminal sekrup individu 4 mm2untuk L, N & PE (4x fase tunggal)
|
| Pilihan |
| Unit kontrol |
Smartpack R |
| Sambungan alarm |
Kartu Alarm Ekstensi (6x Input Digital & 6x Relay) |
| Distribusi baterai |
Max. 2x 100 A atau 1x 150 A |
| LVBD |
150A (opsional) |
| Distribusi AC |
Max. 3x 16 A (1 tiang) atau 1x 16 A (2 tiang) MCB |
| Distribusi DC |
Max. 3x 60 A (1 tiang) MCB |
| Spesifikasi Lainnya |
| Efisiensi |
> 96 % (mode utama), > 94 % (mode inverter) |
> 92 % (mode utama), > 91 % (mode inverter) |
| Suhu operasi |
-40 sampai +55 °C (-40 sampai +131 °F), kelembaban 5-95 % RH tidak kondensasi |
| Suhu penyimpanan |
-40 sampai +85 °C (-40 sampai +185 °F), kelembaban 0-99 % RH tidak kondensasi |
| Dimensi [W x D x H] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 inci) |
|
| Berat badan |
9,9 kg (21,8 lbs) |
|
| Standar Desain |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bagian 15
EN 62040-2
EN 61000-6-1/-2/-3/-4
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
Kondisi operasi normal sesuai dengan IEC 62040-3:2011 klausa 4.2Kondisi operasi lainnya sesuai dengan IEC 62040-3:2011 klausa 4.3, harus diberitahu
RoHS 3 (2015/863/EU) dan WEEE (2008/98/EC) sesuai
|
