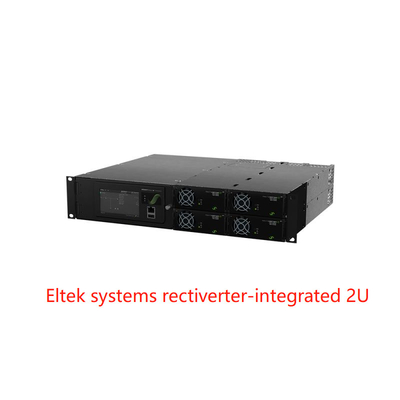

Eltek Rectiveverter 2U, Sistem Terintegrasi 6kVA Sistem 220 VDC dengan Smartpack2 Touch & Basic Industrial CIOR0402.XXX
Sistem terintegrasi rectinverter 2U 19 inci dapat digunakan sebagai sistem mandiri standar dengan output AC & DC massal dalam aplikasi industri yang memerlukan cadangan 230 /115Vac dan 220Vdc.
Total daya keluaran baik AC maupun DC dibatasi maksimal 8KW, batas keluaran AC dan DC dapat diatur sesuai beban yang tersambung, dimana batasan beban AC diatur maksimal 6kVA dan untuk beban DC maksimal 4KW dan 8KW .
Dengan opsi tambahan, pengukuran dan pensinyalan dapat diperluas secara luas dengan node CAN flexmonitor.
TELECOM-MOBILE/NIRKABEL
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Pita lebar
· Stasiun pangkalan radio/situs seluler
UTILITAS DAYA
· Switchgear tegangan rendah & tinggi
· Stasiun Transformer & SUB
· Kontrol & perlindungan
· Sistem SCADA
INFRASTRUKTUR KERETA API & METRO
· Kontrol & perlindungan
· Memberi isyarat
Fitur Utama :
l Desain kompak dan instalasi sederhana
l Input dan output fase tunggal 230 atau 115VAC
l masukan dan keluaran 48Vdc
l Hingga 4 modul penyearah
l keluaran AC+DC total 8KW
l Keluaran AC maks 6kVA
l Keluaran DC maks 4KW/ 8KW
l Opsi distribusi AC 1 atau 2 kutub
l Opsi distribusi 1 Kutub DC
l Dibangun pada teknologi transfer
Data Teknis:
| |
| Model |
8kW, 230VAC |
4kW, 115VAC |
| Keluarga produk |
CIOR0402.1xxx |
CIOR0402.1xxx |
| DATA KELUARAN AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekuensi (mode inverter – default) |
50 Hz (adaptif) |
60 Hz (adaptif) |
| Frekuensi (mode inverter – dapat diatur) |
50 Hz, 60 Hz atau terakhir disinkronkan 50/60 Hz (adaptif) |
| Daya maksimum (terus menerus / kelebihan beban <15 detik) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Arus maksimum (terus menerus / kelebihan beban <15 detik) |
26 LENGAN / 34,8 LENGAN |
| Perjalanan cepat saat ini (maksimum) (20 ms) |
128 A (6 x nominal) |
|
Tahan (Penurunan tegangan) (sebelum beralih ke
baterai)
|
5 ms |
5 ms |
| THD |
< 1,5 % pada beban resistif |
| Perlindungan |
Sekering di L, Hot pluggable, Varistor |
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
245 VDC / 194-290 VDC |
| Daya (input @nominal maksimum) |
4800W2) |
2400 watt2) |
| Arus (maksimum @VOUT ≤ 108 VDC) |
22,2 SEBUAH2) |
11,1 SEBUAH2) |
| Berbagi saat ini (beban 10 - 100%) |
±5 % arus maksimum dari beban 10 hingga 100 %. |
| Perlindungan |
Bukti hubung singkat, pemadaman tegangan berlebih, polaritas terbalik, dan sekering |
| MASUKAN DATA |
| Tegangan Masuk Listrik AC (jarak / pemutusan LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Arus AC (maksimum - tergantung tipe modul) |
32,8-46 LENGAN 3) |
36,8-45,2 LENGAN 3) |
| Frekuensi (default: rentang sinkronisasi) |
47-53 & 57-63Hz |
57-63 & 47-53Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
> 0,99 pada beban 50% atau lebih / < 3,5 % |
| Tegangan DC nominal/rentang diperpanjang4) |
204-290 VDC / 180-204 VDC |
| Arus DC (maksimum) |
26,7 A / 36 A saat kelebihan beban (15 detik) |
12,8 A / 18 A saat kelebihan beban (15 detik) |
| Fitur masukan |
Sekering di L dan N, Hot pluggable, Varistor
Terminal sekrup individual masukan AC 4 mm2untuk L, N & PE (4x fase tunggal)
|
| OPSI |
| Pengendalian dan Pemantauan (unit induk) |
Smartpack2 Sentuh |
| Pengendalian dan Pemantauan (unit dasar) |
Industri Dasar Smartpack2 |
| Pengontrol BISA simpul |
Fleximonitor (dengan kotak Relay) |
| Distribusi AC |
Terminal sekrup individual keluaran AC 10 mm2untuk L, N & PE (1x fase tunggal) |
| Distribusi DC |
Sambungan massal DC pada baut 2x M6 |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 96 % (mode listrik), > 95 % (mode inverter) |
> 93 % (mode listrik), > 92 % (mode inverter) |
| Suhu pengoperasian |
-40 hingga +55 °C (-40 hingga +131 °F), kelembapan 5-95 % RH tanpa kondensasi |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0-99 % RH tanpa kondensasi |
| Dimensi [L x L x T] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 inci) |
|
| Berat |
9,9 kg (21,8 pon) |
|
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bagian 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
Kondisi pengoperasian normal sesuai IEC 62040-3:2011 klausul 4.2. Kondisi pengoperasian lainnya sesuai IEC 62040-3:2011 klausul 4.3, harus diperhatikan
Sesuai dengan RoHS 3 (2015/863/EU) dan WEEE (2008/98/EC)
|
|
1) Rentang tegangan keluaran dikonfigurasikan di pabrik dan memiliki kunci individual di sasis atas
3) Jika port DC kelebihan beban dan menarik tegangan di bawah 194 V, arus input dapat meningkat di atas level ini.
|
2) Beban AC mendapat prioritas. MaksimumtersediaDaya dan arus keluaran DC bergantung pada beban AC instan dan tegangan masukan AC;
yaitu maksimum 3200 W / 29,6 A pada daya AC penuh dan input nominal 230 VAC.
4) Penurunan kinerja - tidak ada dukungan beban berlebih, dan untuk keluaran 200-240 VAC, THD akan meningkat dan daya keluaran maksimum menurun (menjadi 970 W untuk 230 VAC @ 180 VDC)
|

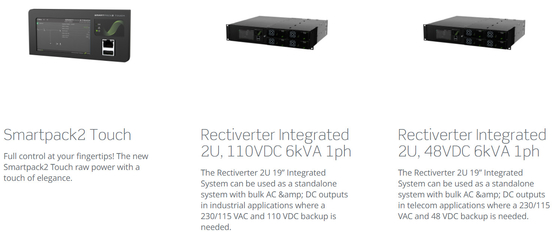

Produk Terkait:
