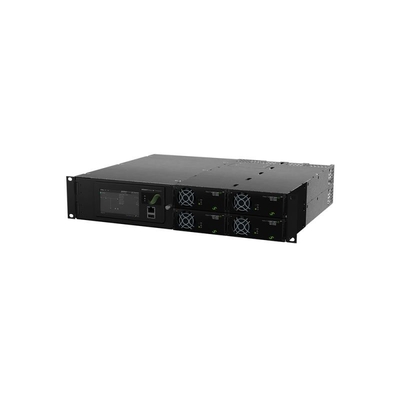

Eltek Rectiverter Sistem 2U, 48VDC 6kVA 1ph terintegrasi dengan Smartpack 2 Touch dan basic (bagian No.CIOR0402)
Aplikasi :
Sistem terintegrasi rectiverter 2U 19 inci dapat digunakan sebagai sistem yang berdiri sendiri dengan output AC & DC massal dalam aplikasi industri yang memerlukan cadangan 230 /115Vac dan 110Vdc.
Total daya keluaran untuk AC dan DC dibatasi hingga total 8KW, batas keluaran AC dan DC dapat diatur sesuai dengan beban yang terhubung, di mana batasan untuk beban AC diatur ke maks 6kVA dan untuk beban DC ke maks 4KW ,8KW .
Sebagai opsi tambahan, pengukuran dan pensinyalan dapat diperluas secara luas dengan monitor I/Q atau node CAN monitor Flexi.
TELEKOM-MOBILE/NIRKABEL
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Jalur lebar
· Radio base station/situs seluler
UTILITAS TENAGA LISTRIK
· Switchgear tegangan rendah & tinggi
· Stasiun Transformer & SUB
· Kontrol & perlindungan
· Sistem SCADA
INFRASTRUKTUR PERKERETAAPIAN & METRO
· Kontrol & perlindungan
· Pensinyalan
Fitur Utama :
l Desain kompak dan instalasi sederhana
l Input dan output 230 atau 115VAC fase tunggal
l masukan dan keluaran 48Vdc
l Hingga 4 modul rectiverter
l 8KW total keluaran AC + DC
l Keluaran AC maksimum 6kVA
l Keluaran DC maks 4KW/ 8KW
l Opsi distribusi AC 1 atau 2 kutub
l 1 opsi distribusi Pole DC
l Dibangun pada teknologi transfer
Data Teknis:
| |
| Model |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Keluarga produk |
CIOR0402.1xxx |
CIOR0402.1xxx |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frekuensi (mode inverter – default) |
50 Hz (adaptif) |
60 Hz (adaptif) |
| Frekuensi (mode inverter – dapat diatur) |
50 Hz, 60 Hz atau terakhir disinkronkan 50/60 Hz (adaptif) |
| Daya maksimum (terus menerus / kelebihan beban <15 detik) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Maksimum saat ini (terus menerus / kelebihan beban <15 detik) |
26 LENGAN / 34,8 LENGAN |
| Trip cepat saat ini (maksimum) (20ms) |
128 A (6 x nominal) |
| Tahan (Tegangan turun) (sebelum beralih ke baterai) |
5 mdtk |
5 mdtk |
| THD |
< 1,5 % pada beban resistif |
| Perlindungan |
Sekring dalam L, Hot pluggable, Varistor |
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
53,5 VDC / 43-58 VDC |
| Daya (input @nominal maksimum) |
4800 W2) |
2400 W2) |
| Arus (maksimum @VOUT ≤ 48 VDC) |
100 A2) |
50 A2) |
| Berbagi saat ini (beban 10 - 100%) |
±5 % arus maksimum dari beban 10 hingga 100 % |
| Perlindungan |
Bukti hubung singkat, Over voltage shutdown, Reverse polarity dan Fuse |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (kisaran / pemutusan LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Arus AC (maksimum - tergantung jenis modul) |
32,8-46 LENGAN 3) |
36,8-45,2 LENGAN 3) |
| Frekuensi (default: rentang sinkronisasi) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
> 0,99 pada beban 70% atau lebih / < 3,5 % |
| Nominal Tegangan DC / rentang yang diperluas4) |
45-58 VDC / 40-45 VDC |
| Arus DC (maksimum) |
128 A / 180 A saat kelebihan beban (15 dtk) |
64 A / 90 A saat kelebihan beban (15 dtk) |
| Fitur masukan |
Sekering di L dan N, Hot pluggable, Varistor
Terminal sekrup input individual AC 4 mm2untuk L, N & PE (4x fase tunggal)
|
| PILIHAN |
| Kontrol dan Pemantauan (unit induk) |
Smartpack2 Sentuh |
| Kontrol dan Pemantauan (unit dasar) |
Smartpack2 Dasar |
| Simpul CAN pengontrol |
Monitor I/O T2 |
| distribusi AC |
Terminal sekrup individual keluaran AC 10 mm2untuk L, N & PE (1x fase tunggal) |
| distribusi DC |
Sambungan curah DC pada baut 2x M6 |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 96 % (mode listrik), > 94 % (mode inverter) |
> 92 % (mode listrik), > 91 % (mode inverter) |
| Suhu Operasional |
-40 hingga +55 °C (-40 hingga +131 °F), kelembapan 5-95 % RH tanpa kondensasi |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0-99 % RH tanpa kondensasi |
| Dimensi [P x L x T] |
482 x 400 x 89 mm (2U) (19 x 15,7 x 3,5 inci) |
|
| Berat |
9,4 kg (20,7 pon) |
|
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 keselamatan UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Bagian 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
Kondisi pengoperasian normal sesuai IEC 62040-3:2011 pasal 4.2.Kondisi pengoperasian lainnya sesuai IEC 62040-3:2011 pasal 4.3, harus diperhatikan
Sesuai dengan RoHS 3 (2015/863/EU) dan WEEE (2008/98/EC)
|
|
1) Rentang tegangan keluaran dikonfigurasikan di pabrik dan memiliki penguncian individual di sasis atas
3) Jika port DC kelebihan beban menarik tegangan di bawah 43 V, arus input dapat meningkat di atas level ini.
|
2) beban AC memiliki prioritas.MaksimumtersediaDaya dan arus output DC tergantung pada beban AC instan dan tegangan input AC;
yaitu maksimum 3200 W / 66,4 A pada daya AC penuh dan input nominal untuk 230 VAC.
4) Penurunan kinerja - tidak ada dukungan kelebihan beban, dan untuk keluaran 200-240 VAC THD akan meningkat dan daya keluaran maksimum menurun (menjadi 970 W untuk 230 VAC @ 40 VDC)
|
