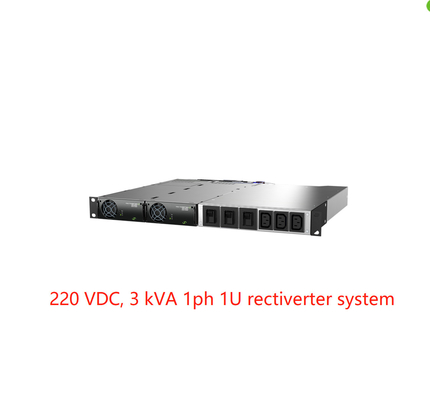

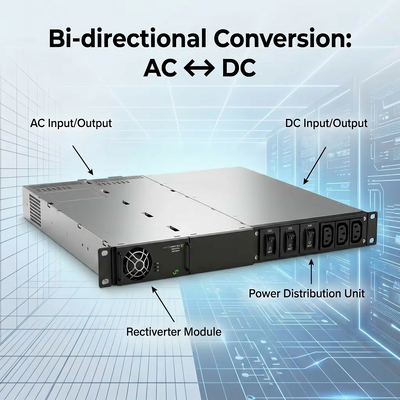

Eltek Rectiverter Integrated Standalone System 3kVA 1phase 220 VDC (Part No.:CTOR0201.003 CTOR0201.006 )
Aplikasi :
Sistem standalone terintegrasi rectiverter dapat digunakan dalam aplikasi di mana
1 Cadangan 230/115Vac diperlukan secara paralel dengan cadangan 220Vdc.
Sistem dapat diintegrasikan ke dalam sistem DC Eltek dan dihubungkan ke pengontrol yang sama dengan sistem 220Vdc
Itu juga dapat digunakan sebagai sistem mandiri yang terhubung ke sumber 220Vdc yang tersedia.
Total daya keluaran untuk keluaran AC dan DC dibatasi hingga maks 4kw, batas keluaran AC dan DC dapat diatur sesuai dengan beban yang terpasang. Dimana batasan untuk beban AC diatur ke maks 3Kva.
TELEKOM-MOBILE/NIRKABEL
l LTE/4G/WiMAX
l Sistem antena terdistribusi
l Broadband
l Stasiun pangkalan radio/situs seluler
aku ·
l INFRASTRUKTUR PERKERETAAPIAN & METRO
l Kontrol & perlindungan
l Pensinyalan
l GSM-R
l Sistem Keamanan
aku ·
l UTILITAS TENAGA LISTRIK
l Kontrol & perlindungan
l sistem SCADA
Fitur Utama :
Desain kompak dan instalasi sederhana
Input dan output 230 atau 115VAC fase tunggal
l masukan dan keluaran 48Vdc
l Hingga 4 modul rectiverter
l 8KW total keluaran AC + DC
l Keluaran AC maksimum 6kVA
l Keluaran DC maks 4KW/ 8KW
l Opsi distribusi AC 1 atau 2 kutub
l 1 opsi distribusi Pole DC
l Dibangun pada teknologi transfer
Data Teknis:
| |
| Model / informasi pemesanan |
|
4 kW, 230 V |
2 kW, 115 V |
| Nomor bagian |
|
CTOR0201.003 |
CTOR0201.006 |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
230 VAC / 200 - 240 VAC |
115 VAC / 100 - 127 VAC |
| Frekuensi (mode inverter default) |
|
50 Hz (adaptif) |
60 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |

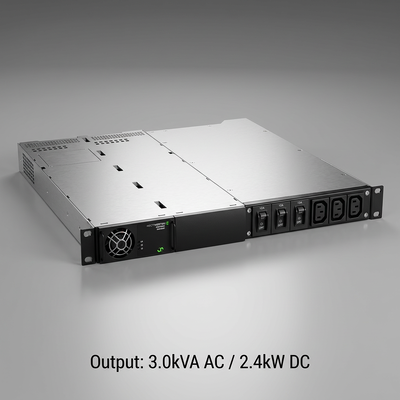

| Daya maksimum (terus menerus / kelebihan beban (<15 detik) ) |
2400 W (3000 VA) / 4000 VA |
1200 W (1500VA) / 2000 VA |
| Maksimum saat ini (terus menerus / kelebihan beban (<15s)) |
|
13LENGAN / 17,4LENGAN |
| Saat ini (maksimum) Perjalanan cepat (20ms) |
|
64 A (6 x nominal) |
| Tahan (Tegangan turun) (sebelum beralih ke baterai) |
|
5 mdtk |
| THD |
|
< 1,5 % pada beban resistif |
| Fitur keluaran |
|
Fuse di L dan N, Hot pluggable |
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
|
245 VDC / 194 - 290 VDC |
| Daya (input @nominal maksimum) |
|
2400W 2) |
1200W 2) |
| Arus (maksimum @nominal output VDC) |
|
11,1 A 2) |
5,5 SEBUAH 2) |
| Tahan waktu, daya keluaran maksimum |
|
>10 md;VOUT > 95 VDC |
| Fitur keluaran |
Bukti hubung singkat, Over voltage Shutdown, koneksi keluaran DC massal ke baut M6 |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (fase tunggal) |
|
185 - 275 VAC |
95 - 140 VAC |
| Arus AC (pada tegangan output nominal) (tergantung tipe modul) |
14-24 LENGAN 4) |
| Frekuensi (default: rentang sinkronisasi) |
|
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
> 0,99 pada beban 50% atau lebih / < 3,5% |
| Nominal Tegangan DC / rentang yang diperluas (tanpa kelebihan beban)3) |
|
204 - 290 VDC / 180 - 204 VDC |
| Arus DC (maksimum) |
13,3 A / 18 A saat kelebihan beban (15 detik) |
6,4 A / 9 A saat kelebihan beban (15 detik) |
|
Fitur masukan
|
|
Fuse di L dan N, Hot pluggable, Varistor, Hot pluggable
Input AC individual terminal sekrup 6 mm2 untuk sambungan input DC curah L, N & PE ke baut M6
|
| SPESIFIKASI LAINNYA |
| Dukungan untuk koneksi ke pengontrol berikut (RJ45) |

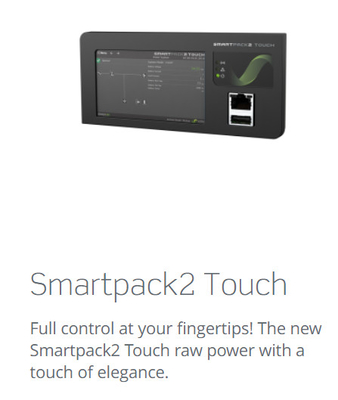

Pengontrol Smartpack2, Smartpack S & Compack |

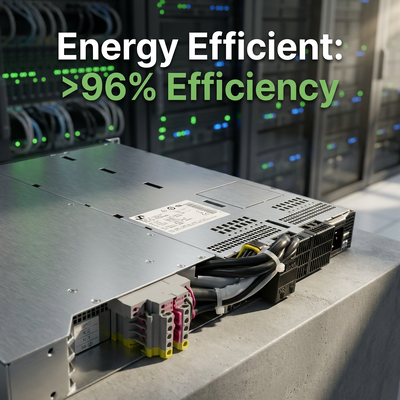

| Efisiensi |
>96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Distribusi AC 2 tiang (sambungan soket IEC 320-C13) |
3 buah, 10A, karakteristik OP (opsional pemutus 4-8 A dengan karakteristik CS tersedia) |
| Kelas Perlindungan |
IP 20 |
|
|
| Suhu Operasional |
-40 hingga +55°C (+40 hingga +131°F), kelembapan 5 - 95% RH tanpa kondensasi |
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembapan 0 - 99% RH tanpa kondensasi |
| Dimensi[PxLxT] / Berat |
482 x 395 x 44mm (1U) (19 x 17 x 1,8") / 6kg (13 pon) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15 EN 61000-6-1/-2/-4/-5
EN62040-2 (Emisi Cat C1, imunitas kucing C2/C3)
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Kondisi pengoperasian normal sesuai IEC/EN 62040-3:2011 pasal 4.2.
Kondisi pengoperasian lainnya sesuai IEC 62040-3:2011 pasal 4.3, harus diperhatikan 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Rentang tegangan keluaran dikonfigurasikan di pabrik dan memiliki penguncian individual di sasis atas
3) Penurunan kinerja - tidak ada peningkatan daya dan peningkatan voltase THD pada keluaran AC.
|
2) beban AC memiliki prioritas.MaksimumtersediaDaya dan arus keluaran DC tergantung pada AC instan
beban dan tegangan input AC;yaitu maksimum 1600W pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 194 V, arus input dapat meningkat di atas level ini
|
