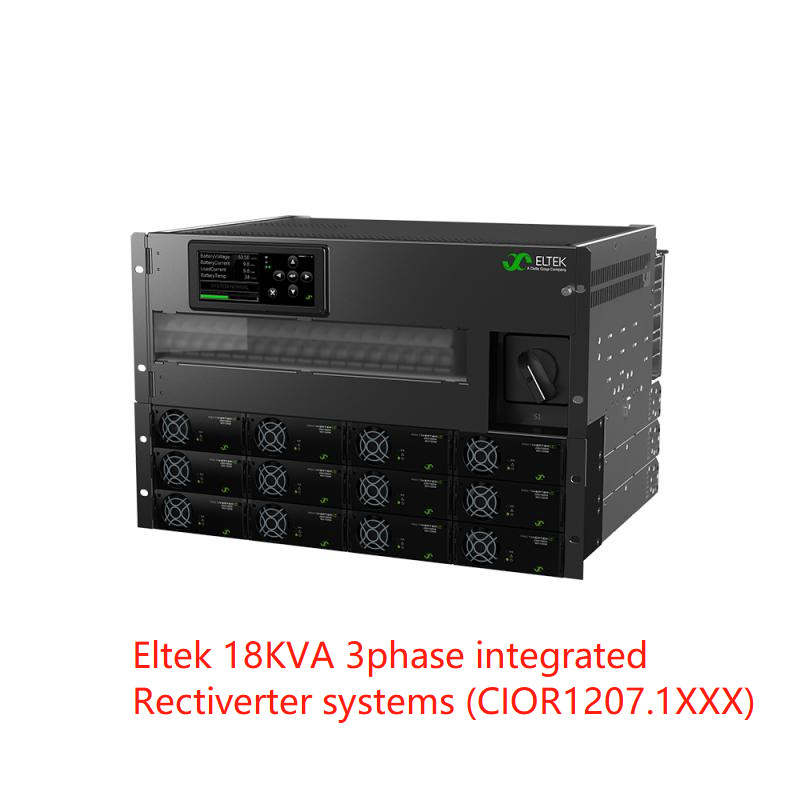

Eltek Rectiverter Power Core 110 VDC 18 kVA 1ph atau 3ph Hingga 18Kva AC & 14.4kw 110Vdc output (bagian No CIOR1207.1xxx)
Aplikasi:
Sistem terintegrasi rectifier 2U 19 inci dapat digunakan sebagai sistem mandiri dengan output AC & DC massal dalam aplikasi industri di mana cadangan 230 / 115Vac dan 110Vdc diperlukan.
Kekuatan output total untuk AC dan DC terbatas pada total 8KW, batas output AC dan DC dapat diatur sesuai dengan beban yang terhubung,di mana batas untuk beban AC ditetapkan menjadi maksimum 6kVA dan untuk beban DC menjadi maksimum 4KW ,8KW.
Sebagai opsi tambahan, pengukuran dan sinyal dapat diperluas secara luas dengan I/Q monitor atau Flexi monitor CAN node.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Bandwidth
· Stasiun dasar radio/situs sel
PEMBANGUNAN Listrik
· Low & High tegangan switchgear
· Stasiun Transformer & SUB
· Kontrol & perlindungan
· Sistem SCADA
Infrastruktur Kereta Api & Metro
· Kontrol & perlindungan
· Sinyal
Fitur Utama:
- L Desain kompak dan pemasangan sederhana
- l Masuk dan keluar fase tunggal 230 atau 115VAC
- 48Vdc input dan output
- l Hingga 4 modul penyimpang
- l 8KW total output AC + DC
- l Maksimal 6kVA output AC
- l Maks 4KW/ 8KW DC output
- l Pilihan distribusi AC 1 atau 2 tiang
- Opsi distribusi DC 1 kutub
- l Dibangun dalam teknologi transfer
Data teknis:
| |
| Model / informasi pemesanan 24 kW, 230 V 1 jam |
24 kW, 400 V 3 jam |
| Keluarga produk CIOR1207.1xxx |
| AC OUTPUT DATA |
| Tegangan (default) / (rentang diatur)1) 230 VAC / 200 - 240 VAC 400 VAC 3 fase (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) 50Hz (adaptif) |
| Frekuensi (modus inverter yang dapat diatur) 50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Kekuatan maksimum (terusan / overload (< 15 s) ) 14,4 kW (18 kVA) / 24 kVA |
| arus maksimum/fase (terusan / overload (< 15 s) ) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Arus (maksimum) Perjalanan cepat/fase (20ms) 384 A (6 x nominal) |
128 A (6 x nominal) |
| Tunggu (penurunan tegangan) (sebelum beralih ke baterai) > 5 ms @ 14,4 kW beban |
| THD < 1,5% pada beban resistif |
| Fitur keluaran Fuse di L dan N, Hot pluggable |
| DC OUTPUT DATA |
| Tegangan (default) / (rentang diatur) 122,5 VDC / 97 - 145 VDC |
| Kekuatan (maksimal @nominal input) 14,4 kW 2) |
| Arus (maksimal @VOUT ≤ 108 VDC) 133 A2) |
| Waktu tunggu, daya output maksimum > 10 ms; VOUT > 41 VDC |
| Fitur keluaran Pencegahan sirkuit pendek, Over voltage Shutdown, Bulk DC output connection to M8 bolt |
| INPUT DATA |
| AC Main Input Voltage ((3 fase Y) 185 - 275 VAC, ((fase tunggal) 320 - 475 VAC, ((3 fase Y) |
| AC arus/fase ((pada tegangan output nominal) (tergantung pada jenis modul) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frekuensi (default: kisaran sinkronisasi) 47-53 & 57-63 Hz |
| Frekuensi (bisa diatur: kisaran sinkronisasi) 47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD > 0,99 pada 50% beban atau lebih / < 3,5% |
| Tegangan DC nominal / jangkauan diperpanjang (tanpa kelebihan beban)3)102 - 145 VDC / 90 - 102 VDC |
| DC Current (maksimum) 150 A / 216 A selama overload (15s) |
|
Fuse di L dan N, Hot pluggable, Varistor, Hot pluggable
Fitur input AC input terminal sekrup individu 10 mm2 untuk L1, L2, L3, atau L1, L1, L1 + N & PE Bulk DC input connection to M8 bolt
Sambungan baterai DC massal ke baut M8
|
| Pilihan |

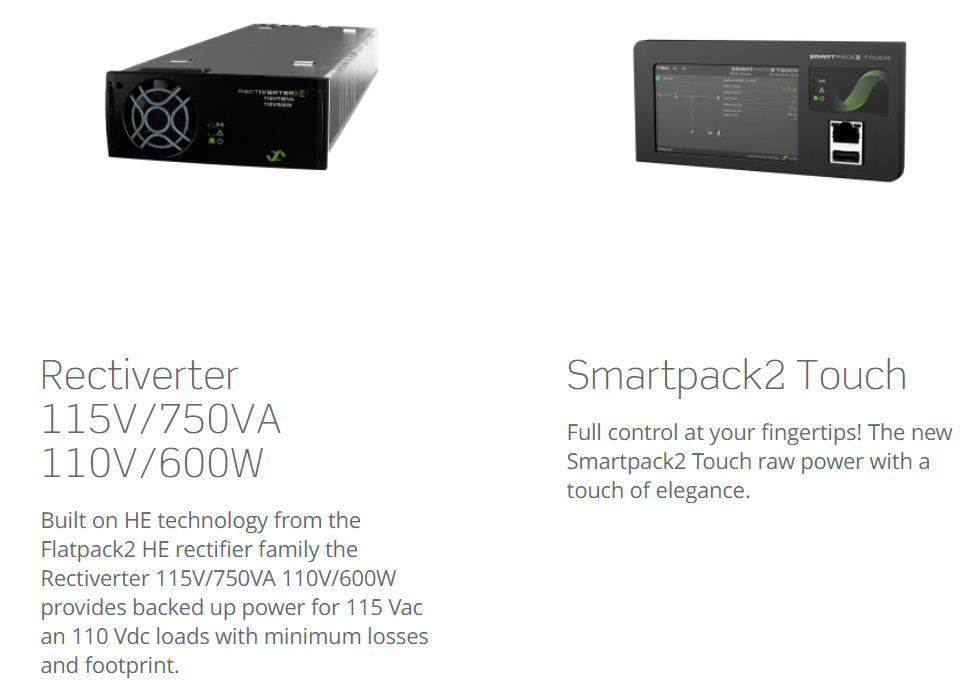

| Kontrol dan pemantauan (lihat lembar data Smartpack2) Smartpack2, termasuk monitor I/O dasar industri tipe 2 |
| Distribusi AC 1 kutub (koneksi L langsung pada MCB) 1-18 pc, 2-20A, C atau B karakteristik |
Karakteristik 1-18 pc, 2-20A, C atau B |
| Distribusi AC 3 tiang (koneksi L1-L3 langsung pada MCB) - |
Karakteristik 1-6 pc, 2-20A, C atau B |
| Spesifikasi Lainnya |
| Efisiensi > 96% (mode utama (AC/AC dan AC/DC)), > 94% (mode inverter (DC/AC)) |
| Saklar bypass manual 63 A (dibuat sebelum istirahat) |
| Kelas Perlindungan IP 20 |
| Suhu operasi -40 sampai +55°C (-40 sampai +131°F), kelembaban 5 - 95% RH tidak kondensasi |
| Suhu penyimpanan -40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi [WxDxH] / Berat 482 x 432 x 311mm (7U) (19 x 17 x 12,3 ′′) / 27kg (60 lbs) |
| Standar Desain |
| Keamanan listrik EN 60950-1, EN 62040-1 Keamanan UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Lingkungan Kondisi operasi normal harus sesuai dengan IEC/EN 62040-3:2011 Pasal 4.1 RoHS (2011/65/EU) dan WEEE (2002/96/EC)
|
|
1) rentang tegangan output dikonfigurasi di pabrik dan memiliki kunci individu di sasis atas 2) beban AC memiliki prioritas.tersediaDaya keluar DC dan arus tergantung pada
3) 90-102 VDC: kinerja yang berkurang - tidak ada peningkatan daya dan peningkatan tegangan THD pada output AC. beban AC instan dan tegangan input AC; yaitu maksimum 9600W/87 A pada daya AC penuh dan nominal
input untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 97V arus masuk dapat meningkat di atas tingkat ini
|
