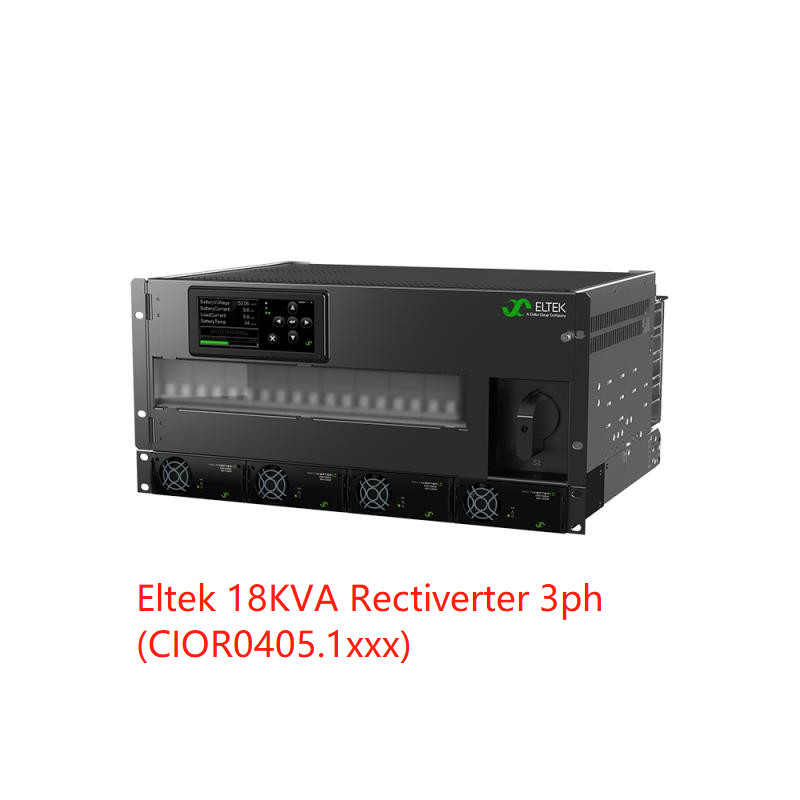

Eltek Rectiverter Power Core AC DC keluaran 18 kVA 1ph atau 3ph MB 18Kva 14.4Kva DC (Bagian No. CIOR1207)
APLIKASI
UTILITAS TENAGA LISTRIK
· Switchgear tegangan rendah & tinggi
· Stasiun Transformer & SUB
· Pembangkit & Distribusi Tenaga Listrik
· Kontrol & perlindungan
· Sistem SCADA
INDUSTRI LEPAS PANTAI DAN PROSES
· Sistem Keselamatan dan Otomasi
(SAS)
LAUT
· Komunikasi di atas kapal
INFRASTRUKTUR PERKERETAAPIAN & METRO
· Kontrol & perlindungan
· Pensinyalan
TELEKOM-MOBILE/NIRKABEL
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Jalur lebar
Fitur Utama :
l 230 ATAU 115 VAC INPUT/OUTPUT
l · INPUT/OUTPUT FASE TUNGGAL
l · INPUT/OUTPUT 110 VDC
l · 8 KW TOTAL AC + DC OUTPUT
l · OUTPUT AC MAX 6 KVA
l · OUTPUT DC MAKS 4,8 KW
l · PILIHAN DISTRIBUSI 1 TIANG AC
l · PILIHAN DISTRIBUSI 2 TIANG AC
l · BUILT IN MANUAL BYPASS SWITCH
l · BUILT IN TRANSFER TECHNOLOGY
l · KEMAMPUAN OVERLOAD 150%, 15S
l · 600% ARUS PERJALANAN CEPAT, 20MS
l · HOT PLUGGABLE

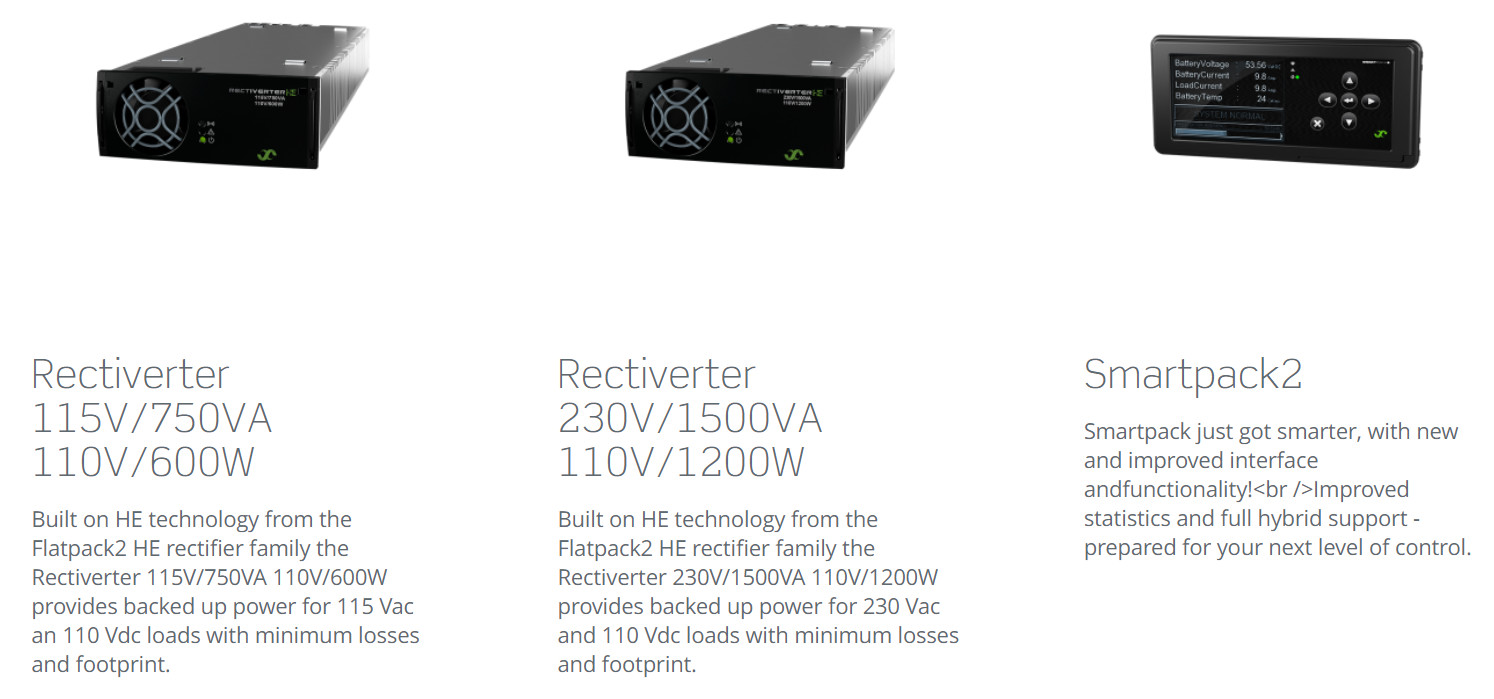

l · PENGENDALIAN SMARTPACK 2
l · DAPAT BEROPERASI SECARA PARALEL DENGAN RECTIFIER FLATPACK2
l · KEPATUHAN GLOBAL
l · TEKNOLOGI DIA PATEN
Data Teknis:
| |
| Model / informasi pemesanan 24 kW, 230 V 1ph |
24 kW, 400 V 3ph |
| Keluarga produk CIOR1207.1xxx |
| DATA OUTPUT AC |
| Tegangan (default) / (kisaran yang dapat disesuaikan)1) 230 VAC / 200 - 240 VAC 400 VAC 3 fase (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) 50Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) 50Hz, 60Hz atau sinkronisasi terakhir 50/60Hz (adaptif) |
| Daya maksimum (kontinu / kelebihan beban (<15 dtk) ) 14,4 kW (18 kVA) / 24 kVA |
| Maksimum/fase saat ini (kontinu/beban berlebih (<15 detik) ) 78ARMS / 104,4ARMS |
26LENGAN / 34,8LENGAN |
| Arus (maksimum) Quick trip/fase (20ms) 384 A (6 x nominal) |
128 A (6 x nominal) |
| Tahan (Tegangan turun) (sebelum beralih ke baterai) > 5 ms @ beban 14,4 kW |
| THD < 1,5 % pada beban resistif |
| Fitur keluaran Fuse di L dan N, Hot pluggable |
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) 53,5 VDC / 43 - 58 VDC |
| Daya (masukan @nominal maksimum) 14,4 kW 2) |
| Arus (maksimum @VOUT ≤ 48 VDC) 300 A2) |
| Tahan waktu, daya keluaran maksimum >10ms;VOUT > 41 VDC |
| Fitur keluaran Bukti korsleting, Over voltage Shutdown, koneksi keluaran DC massal ke baut M8 |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (3 fasa Y) 185 - 275 VAC,(fase tunggal) 320 - 475 VAC ,(3 fasa Y) |
| Arus/fase AC (pada tegangan output nominal) (tergantung tipe modul) 84-144 ARMS 4) |
28-48 LENGAN 4) |
| Frekuensi (default: rentang sinkronisasi) 47-53 & 57-63 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) 47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD > 0,99 pada beban 50% atau lebih / < 3,5% |
| Nominal Tegangan DC / rentang yang diperluas (tanpa kelebihan beban)3)45 - 58 VDC / 40 - 45 VDC |
| Arus DC (maksimum) 384 A / 540 A saat kelebihan beban (15 detik) |
|
Fuse di L dan N, Hot pluggable, Varistor, Hot pluggable
Fitur input Terminal sekrup individual input AC 10 mm2 untuk L1,L2,L3, atau L1,L1,L1 + N & PE Sambungan input DC curah ke baut M8
Sambungan baterai DC massal ke baut M8
|
| PILIHAN |
| Kontrol dan pemantauan (lihat lembar data Smartpack2) Smartpack2, termasuk monitor dasar industri & I/O tipe 2 |
| LVBD 350 A |
| Distribusi AC 1 tiang (sambungan L langsung di MCB) 1-18 pc, 2-20A, karakteristik C atau B |
1-18 pc, 2-20A, C atau B karakteristik |
| Distribusi AC 3 tiang (sambungan L1-L3 langsung di MCB) - |
1-6 pc, 2-20A, C atau B karakteristik |
| SPESIFIKASI LAINNYA |
| Efisiensi >96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Sakelar bypass manual 63 A (buat sebelum putus) |
| Kelas Perlindungan IP 20 |
| Suhu pengoperasian -40 hingga +55°C (-40 hingga +131°F), kelembapan 5 - 95% RH tanpa kondensasi |
| Suhu penyimpanan -40 hingga +85°C (-40 hingga +185°F), kelembapan 0 - 99% RH tanpa kondensasi |
| Dimensi[PxLxT] / Berat 482 x 432 x 311mm (7U) (19 x 17 x 12,3”) / 27kg (60 lbs) |
| STANDAR DESAIN |
| Keselamatan kelistrikan EN 60950-1, EN 62040-1 Keselamatan UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Lingkungan Kondisi pengoperasian normal sesuai IEC/EN 62040-3:2011 klausul 4.1 RoHS (2011/65/EU) dan memenuhi WEEE (2002/96/EC)
|
| |
