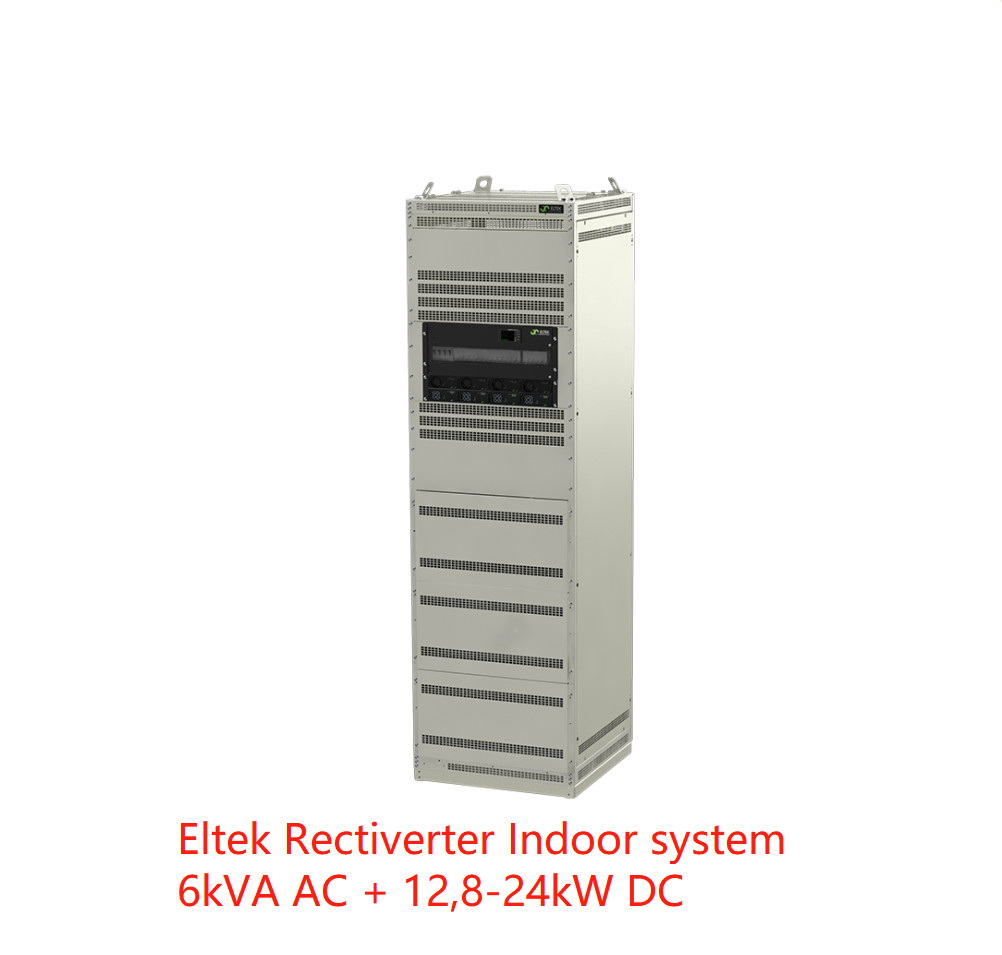

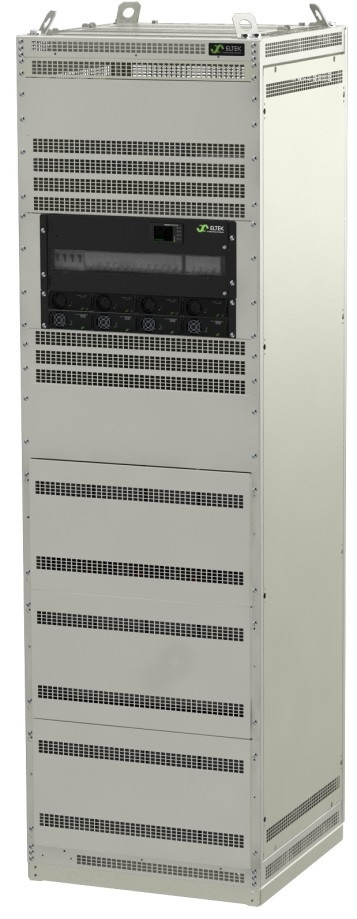

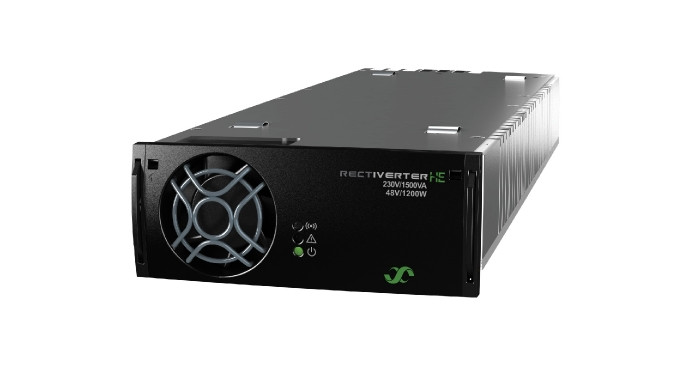

| Sistem dalam ruangan Rectiverter |
| Model / informasi pemesanan 6kVA+12,8 kW DC |
6kVA+16,8 kW DC |
6kVA+ 16,0 kW DC |
6kVA+24,0 kW DC |
| Nomor komponen CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
230 VAC / 200 - 240 VAC |
| Frekuensi (mode inverter default) |
50 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) |
50Hz, 60Hz atau sinkronisasi terakhir 50/60Hz (adaptif) |
| Daya maksimum (kontinu / kelebihan beban (<15s) ) |
4800 W (6000 VA) / 8000 VA |
|
Arus maksimum (kontinu / kelebihan beban
(<15s) )
|
26ARMS / 34,8ARMS |
| Arus (maksimum) Trip cepat (20ms) |
120A (6 x nominal) |
| Tahan (Penurunan Tegangan) (sebelum beralih ke baterai) |
> 5 ms @ beban 4800W |
| THD |
< 1,5 % pada beban resistif |
| Fitur output |
Sekering di L dan N, Dapat dicolokkan panas |
| DATA OUTPUT DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
53,5 VDC / 43 - 58 VDC |
| Daya (maksimum @input nominal) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
24,0 kW 1) |
| Arus (maksimum @VOUT ≤ 48 VDC) 267 A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Waktu tahan, daya output maksimum |
>10ms; VOUT > 41 VDC |
| Fitur output |
Tahan hubung singkat, Pemadaman tegangan berlebih |
| DATA INPUT |
| Tegangan Input AC Mains (3 fase Y) |
400 VAC |
| Perlindungan Lonjakan |
OVP Kelas 2 |
| Arus AC/Fase (pada tegangan output nominal) (tergantung jenis) 28-58 ARMS 3) |
| Frekuensi (default: rentang sinkronisasi) |
47-53 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
> 0,99 pada beban 50% atau lebih / < 3,5% |
|
Tegangan DC nominal / rentang diperluas (tidak ada
kelebihan beban)2)
|
45 - 58 VDC / 40 - 45 VDC |
| Arus DC (maksimum) |
128 A / 180A selama kelebihan beban (15s) |
|
Fitur input
|
Sekering di L dan N, Dapat dicolokkan panas, Varistor, Terminal sekrup individual input AC yang dapat dicolokkan panas 10 mm2 untuk L1, L2, L3, N & PE
Pemutus baterai (tipe plug-in), default LVBD
|
| DISTRIBUSI BEBAN 6kVA+12,8kW DC |
6kVA+16,8kW DC |
6kVA+16,0 kW DC |
6kVA+24,0 kW DC |
| LVLD |
300 A |
| Distribusi AC 1 kutub (koneksi L pada MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VDC distribusi (beban prioritas) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VDC distribusi (tanpa beban prioritas) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Pemutus baterai |
3*100 A, D (plug-in) |
3*200 A, D (plug-in) |
| SPESIFIKASI LAINNYA |
| Kontrol dan pemantauan (lihat lembar data Smartpack2) |
Pemasangan panel Smartpack S |
Smartpack 2 |
| Efisiensi >96% (mode utama (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Suhu pengoperasian -40 hingga +55°C (-40 hingga +131°F), kelembaban 5 - 95% RH non-kondensasi |
| Suhu penyimpanan -40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 150 kg (551 lbs) |
| Kelas perlindungan IP 20 |
| STANDAR DESAIN |
| Keamanan listrik EN 60950-1, EN 62040-1 Keamanan UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-3/-4
|
| Lingkungan ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2) RoHS (2011/65/EU) dan WEEE (2002/96/EC) sesuai |
|
1) Beban AC memiliki prioritas. Maksimum tersedia Daya dan arus output DC bergantung
pada beban AC instan dan tegangan input AC; yaitu maksimum 10,9 kW/18,9 kW pada daya AC penuh dan input nominal untuk 230VAC.
2) 40 - 45 VDC: kinerja berkurang - tidak ada peningkatan daya dan peningkatan THD tegangan pada output AC
|
3) Jika tegangan DC ditarik di bawah 43V, arus input dapat meningkat di atas level ini |
