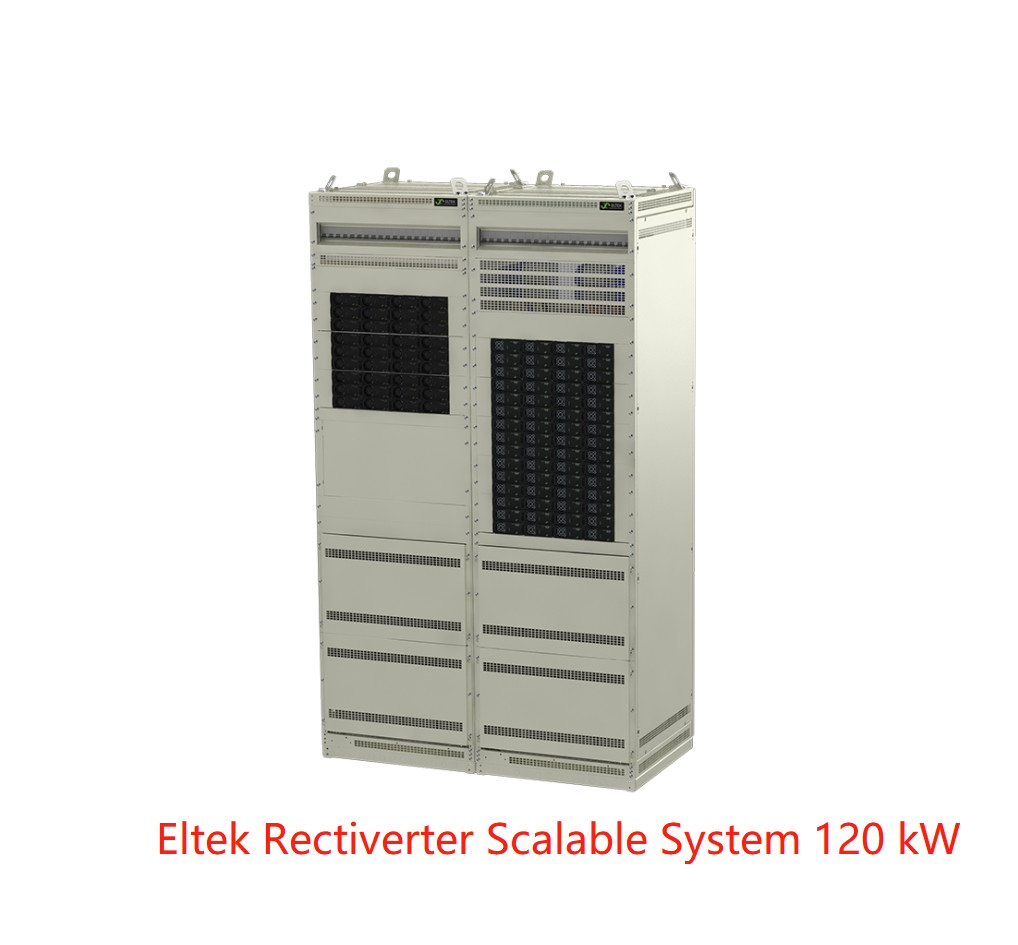

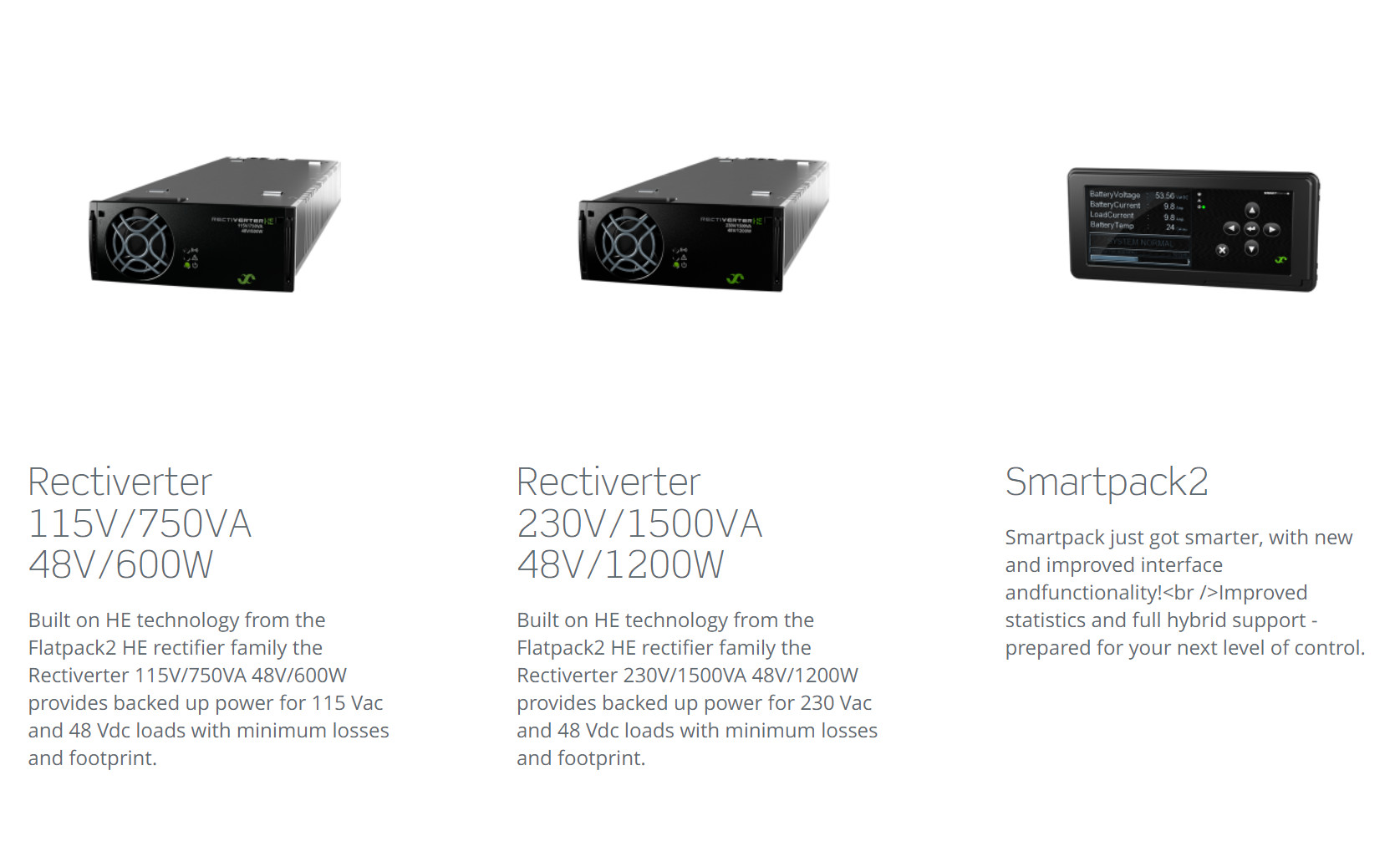

| Model / informasi pemesanan |
|
120 kW + 108 kW B-input |
| Keluarga produk |
|
CDEJ6042.xxxx |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
|
400 VAC 3 fasa (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) |
|
50 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Daya maksimum (terus menerus / kelebihan beban (<15 detik) ) |
|
72 kW (90 kVA) / 120kVA |
| Maksimum/fase saat ini (kontinu/beban berlebih (<15 detik)) |
|
130 LENGAN / 174 LENGAN |
| Arus (maksimum) Trip/fase cepat (20ms) |
|
640 A (6 x nominal) |
| Tahan (Tegangan turun) (sebelum beralih ke baterai) |
|
> beban 5 ms @ 72 kW |
| THD |
|
< 1,5 % pada beban resistif |
|
Fitur keluaran
|
Modul: Fuse di L dan N , Hot pluggable
Distribusi AC 1 tiang atau 3 tiang (sambungan langsung di MCB)
Kapasitas Max breaker sesuai dengan rekomendasi max breaker untuk modul rectiverter
|
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
|
53,5 VDC / 43 - 58 VDC |
| Daya (input @nominal maksimum) |
|
72 kW 2) |
| Arus (maksimum @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Tahan waktu, daya keluaran maksimum |
|
>10 md;VOUT > 41 VDC |
| Fitur keluaran |
|
Bukti hubung singkat, Over voltage Shutdown |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (3 fase Y) |
|
320-475 VAC, |
| Arus AC/fase (pada tegangan keluaran nominal) (tergantung pada jenis modul) |
140-240 LENGAN 4) |
| Frekuensi (default: rentang sinkronisasi) |
|
47-53 & 57-63 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
> 0,99 pada beban 50% atau lebih / < 3,5% |
| Nominal Tegangan DC / rentang yang diperluas (tanpa kelebihan beban)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| Arus DC (maksimum) |
|
1920 A / 2700 A saat kelebihan beban (15 detik) |
| Fitur masukan |
|
Modul : Fuse di L dan N, Hot pluggable, Varistor, Hot pluggable
Terminal sekrup input individual AC 150 mm2 untuk L1-L3, N & PE
|
| PEMECAH BATERAI |
| Pemutus baterai 1 kutub |
2 * pemegang TPS 2 (800-1600 A) |
4 * pemegang TPS 00 (250-600 A) |
| PILIHAN |
| B-input daya maksimum (dengan penyearah FP2 HE, 2 kW) |
|
72 kW |
| B-input daya maksimum (dengan penyearah FP2 HE, 3 kW) |
|
108 kW |
| Distribusi DC (koneksi langsung pada pemutus) |
|
1-125 A, 1 pemutus kutub (maks 30 buah 18 mm, maks 20 buah 27 mm) |
| LVBD (1 kutub) |
|
1800 A |
| SPESIFIKASI LAINNYA |
| Efisiensi |
>96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Kelas Perlindungan |
IP 20 |
|
|
| Suhu Operasional |
-40 hingga +55°C (-40 hingga +131°F), kelembapan 5 - 95% RH tanpa kondensasi |
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembapan 0 - 99% RH tanpa kondensasi |
| Dimensi[PxLxT] / Berat |
1200 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 pon) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 keselamatan UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Kondisi pengoperasian normal sesuai IEC/EN 62040-3:2011 klausul 4.1 RoHS (2011/65/EU) dan sesuai WEEE (2002/96/EC)
|
|
1) Rentang tegangan keluaran dikonfigurasikan di pabrik dan memiliki penguncian individual di sasis atas
3) 40 - 45 VDC: kinerja berkurang - tidak ada peningkatan daya dan peningkatan voltase THD pada output AC.
|
2) beban AC memiliki prioritas.MaksimumtersediaDaya keluaran DC dan arus bergantung pada instan
Beban AC dan tegangan input AC;yaitu maksimum 48kW/1000 A pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 43V, arus input dapat meningkat di atas level ini
|
