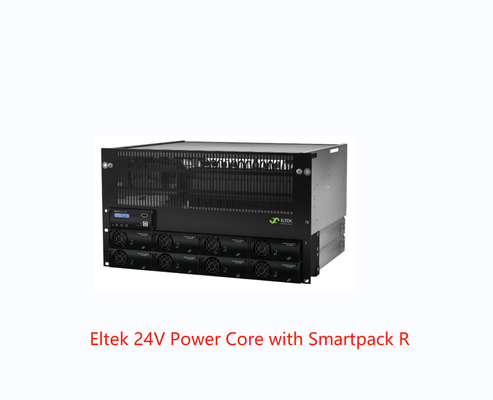

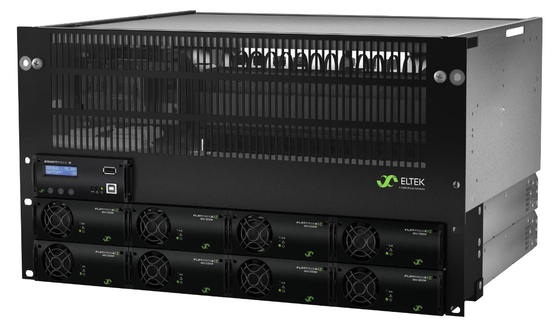

Sistem Daya 24V Terintegrasi Eltek 5U/8U 300A/600A dengan pengontrol Smartpack R dan modul Flatpack2 48/1800HE
Kombinasi desain hemat biaya, kepadatan daya, dan keandalan menjadikan Flatpack2 sebagai keluarga produk yang benar-benar menonjol dan memberikan ketersediaan jaringan yang tak tertandingi. T
dia fleksibilitas penyearah Flatpack2 berarti bahwa
itu dapat digunakan dalam berbagai aplikasi 48VDC dan 24VDC di seluruh dunia
APLIKASI
TELEKOMUNIKASI – SELULER / NIRKABEL
· Stasiun Basis Radio/Situs Sel
· LTE / 4G / WiMAX
· Sistem Antena Terdistribusi
· Gelombang Mikro
· Broadband
TELEKOMUNIKASI – TETAP
· Server / sakelar telepon
· Fiber Optik / FTTx
· Gelombang Mikro
· Kabel
· Broadband
FITUR UTAMA
l · SISTEM LENGKAP
l · PENGONTROL SMARTPACK R
l · KONTROL LANJUTAN DAN
l PEMANTAUAN MELALUI PORT ETHERNET
l · HOST TIPE A USB UNTUK PLUG-IN
l PERANGKAT (MIS. WIFI; DRIVE FLASH)
l · USB TIPE B UNTUK KONTROL
l · EFISIENSI SUPER TINGGI
l PENYEARAH
l · MODUL HOT PLUGGABLE
l · 6X POSISI PEMUTUS BATERAI
l · LVBD
l · DISTRIBUSI MCB BEBAN 18X
l · LVLD (OPSIONAL)
l · TINGGI 5U HINGGA 8U
l · PERSETUJUAN GLOBAL
Parameter :
|
|
|
|
|
|
|
|
|
| MODEL |
24VDC |
|
|
48VDC |
|
|
Nomor bagian
(Sistem daya Telekomunikasi yang dikonfigurasi)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
|
|
|
|
|
|
| MODUL DAYA |

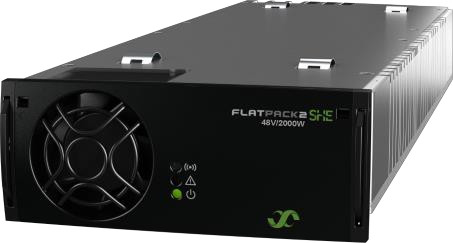

| Penyearah Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE atau SHE Flatpack2 48/3000 HE atau SHE |
| DATA MASUKAN |
| Tegangan (rentang) |
85-300 VAC |
|
|
85-300 VAC (modul HE) 85-264 VAC (modul SHE) |
| Frekuensi |
45-66 Hz |
|
|
|
|
|
| Konfigurasi listrik |
Individu 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Koneksi |
Blok terminal, maks. 16 mm2 |
|
|
|
|
| DATA KELUARAN |
| Tegangan |
+24 VDC |
|
|
-48 VDC |
|
| Arus (maksimum) |
600 A |
|
|
600 A |
|
|
| DISTRIBUSI BATERAI |
|
| Jumlah posisi pemutus baterai |
6x 100 A |
|
|
|
|
|
| LVBD |
Default 300 A / 600 A |
|
Opsional 150 A / 300 A / 500 A / 600 A |
| DISTRIBUSI BEBAN |
|
| Jumlah posisi MCB beban |
18x 18 mm atau 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Opsional 300 A / 600 A |
|
Opsional 150 A / 300 A / 500 A / 600 A |
| Jenis pemutus beban |
Dipasang di rel DIN, lebar 18 mm dan 27 mm (13 mm berdasarkan permintaan) |
|
| KONTROL DAN PEMANTAUAN |
|
| Unit Kontrol dan Pemantauan 3) |

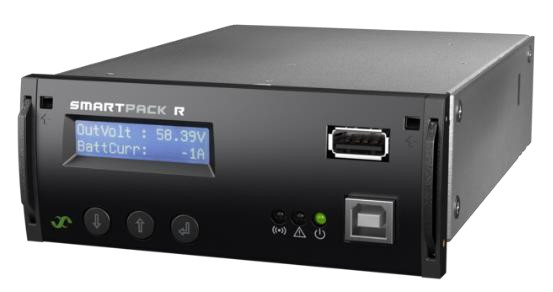

Smartpack R |
|
|
|
|
|
| Masukan |
6x Masukan digital (untuk pemantauan peralatan eksternal) |
|
| Keluaran |
6x Relai alarm |
|
|
|
|
|
| SPESIFIKASI LAINNYA |
|
| Isolasi |
3.0 kVAC – masukan ke keluaran
1.5 kVAC – masukan ke arde
0.5 kVDC – keluaran ke arde
|
|
|
|
|
| Suhu pengoperasian |
-40 hingga +60 °C [-40 hingga +140 °F] |
|
|
|
|
| Suhu penyimpanan |
-40 hingga +85 °C [-40 hingga +185 °F] |
|
|
|
|
| Dimensi (P x L x T) 4) |
482 x 380 x T mm [19 x 14.9 x T inci] Tinggi (T):
- 5U: 222 mm [8.8 inci]
- 6U: 267 mm [10.5 inci]
|
482 x 380 x T mm [19 x 14.9 x T inci] Tinggi (T):
- 5U: 222 mm [8.8 inci]
- 6U: 267 mm [10.5 inci]
- 7U: 311 mm [12.3 inci]
- 8U: 356 mm [14 inci]
|
| Berat (tidak termasuk modul) |
Kira-kira 5 kg [11 lbs] |
|
|
|
|
| STANDAR DESAIN |
|
| Keamanan listrik |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Lingkungan |
ETSI EN 300 019-2-1 (Kelas 1.2) /-2 (Kelas 2.3) /-3 (Kelas 3.2)
ETSI EN 300 132-2
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Kondisi pengoperasian lainnya sesuai IEC 62040-5-3:2016 pasal 4.3, harus diberitahukan
|
|
1) Lihat lembar data penyearah Flatpack2 untuk detailnya
2) Ketika sistem dikonfigurasi tanpa opsi perangkat SPD
|
3) Lihat lembar data pengontrol Smartpack R untuk detailnya
4) Kedalaman kabinet minimum yang disarankan adalah 400 mm [15.7 inci]
|
