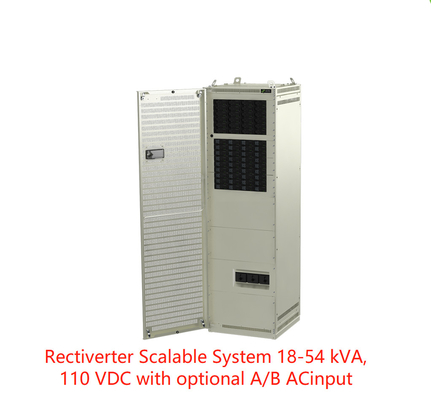

Sistem Indoor Eltek Rectiverter yang Dapat Diskalakan 18-54 kVA, input 110 VDC A+B (CIEJ3643.4xxx)
Sistem Indoor Eltek Rectiverter yang Dapat Diskalakan 18-54 kVA, input 110 VDC A+B (CIEJ3643.4xxx)
Sistem indoor Rectiverter yang dapat diskalakan menyediakan daya cadangan untuk beban 400 VAC 3-fase atau 230 VAC 1-fase, dan daya 48 VDC untuk beban DC dan pengisian baterai.
Sistem indoor Rectiverter yang dapat diskalakan menyediakan daya cadangan AC untuk beban 400 VAC 3-fase atau 230 VAC 1-fase, dan daya 110 VDC untuk pengisian baterai dan beban DC opsional
Dalam kombinasi dengan input B-opsional (input AC ganda) menghilangkan kebutuhan akan ATS (Sakelar Transfer Otomatis) tradisional. Di mana peralihan dari input A ke B, adalah operasi yang mulus tanpa gangguan pada beban AC.
Ketika dikonfigurasi dengan input AC ganda untuk digunakan sebagai UPS AC, itu diklasifikasikan sebagai - VFI SS 111 sesuai dengan EN 62040-3
Fitur utama
- Input 400 VAC 3 fase (Y)
- Output 400 VAC 3 fase (Y)
- Input/output 110VDC
- Output AC maks 54 kVA / 43,2 kW
- Output DC maks 43,2 kW
- Output AC bulk terlindungi
- Opsi A+B (input AC ganda)
- Opsi bypass manual
- Hingga 4 rangkaian baterai
- Teknologi transfer bawaan
- Kemampuan kelebihan beban 150%, 15S
- Arus trip cepat 600% 20 ms
- Dapat di-hot plug
- Pengontrol Smartpack2
- Beroperasi secara paralel dengan penyearah Flatpack2
- Kepatuhan global
- Teknologi HE yang dipatenkan

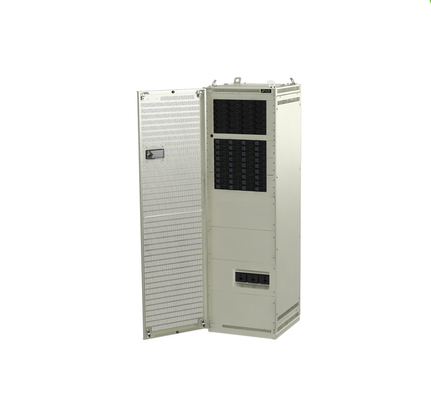

TAMPILAN DEPAN 54 KVA + 48 KW A-INPUT
|
| MODEL |
72 KW |
| Nomor bagian |
CIEJ3643.xxxx |
| DATA INPUT |
| Rentang tegangan AC (3 fase Y) |
320-475 V |
| Rentang tegangan DC |
90-145 V |
| Arus maksimum AC (per fase) |
92-138 A |
| Frekuensi |
50 Hz / 60 Hz |
| Faktor daya |
> 0.99 |
| DATA OUTPUT |
| Rentang yang dapat disesuaikan AC (3 fase Y) |
346-415 V |
| Rentang yang dapat disesuaikan DC |
97-145 V |
| Daya output AC maks |
54,0 kVA / 43,2 kW |
| Daya output DC maks |
43,2 kW |
| Faktor daya beban yang diizinkan |
0 Ind. hingga 0 Cap. |
| Frekuensi |
50 Hz / 60 Hz |
| Pemutus baterai (2 kutub) |
2*630 A |
| OPSI |
| Input B (input AC ganda) |
48 kW |
| Sakelar Bypass Manual |
Internal |
|
Parameter :
|
| Model / informasi pemesanan |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Keluarga produk |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
|
400 VAC 3 fase (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) |
|
50 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Daya maksimum (kontinu / kelebihan beban (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Arus maksimum/fase (kontinu / kelebihan beban (<15s) ) |
|
78ARMS / 104,4ARMS |
| Arus (maksimum) Trip cepat/fase (20ms) |
|
380A (6 x nominal) |
| Hold up (Penurunan tegangan) (sebelum beralih ke baterai) |
|
> 5 ms @ beban 43,2 kW |
| THD |
|
< 1,5 % pada beban resistif |
| Fitur output |
Modul: Sekering di L dan N, Dapat di-hot plug
100 A MCCB, terminal sekrup individual output AC 70 mm2 untuk L1-L3, N & PE
|
| DATA OUTPUT DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
|
122,5 VDC / 97 - 145 VDC |
| Daya (maksimum @input nominal) |
|
43,2 kW 2) |
| Arus (maksimum @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Waktu hold up, daya output maksimum |
|
>10ms; VOUT > 97 VDC |
| Fitur output |
|
Bukti hubung singkat, Shutdown tegangan berlebih
Koneksi input/output baterai ke baut M10
|
| DATA INPUT |
| Tegangan Input AC Mains (3 fase Y) |
|
320-475 VAC, |
| Arus AC/fase (pada tegangan output nominal) (tergantung pada jenis modul) |
92-138 ARMS 4) |
| Frekuensi (default: rentang sinkronisasi) |
|
47-53 & 57-63 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) |
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
> 0.99 pada beban 50% atau lebih / < 3,5% |
| Tegangan DC nominal / rentang diperluas (tanpa kelebihan beban)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Arus DC (maksimum) |
|
450 A / 648 A selama kelebihan beban (15s) |
| Fitur input |
Modul : Sekering di L dan N, Dapat di-hot plug, Varistor, Dapat di-hot plug
160 A MCCB, terminal sekrup individual input AC 70 mm2 untuk L1-L3, N & PE
|
| PEMUTUS BATERAI & BEBAN |
| Pemutus baterai 2 kutub |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Pemutus beban 2 kutub |
|
- |
1*MCCB 630 A |
| OPSI |
| Daya maksimum input-B (dengan FP2 HE, penyearah 2 kW) |
|
48 kW |
| Sakelar Bypass Manual |
|
2*160 A |
| SPESIFIKASI LAINNYA |
| Efisiensi |
>96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Kelas Perlindungan |
IP 20 |
|
|
| Suhu pengoperasian |
-40 hingga +55°C (-40 hingga +131°F), kelembaban 5 - 95% RH non-kondensasi |
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Kondisi pengoperasian normal harus sesuai dengan IEC/EN 62040-3:2011 pasal 4.2
Kondisi pengoperasian lainnya sesuai dengan IEC 62040-3:2011 pasal 4.3, harus diberitahukan 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Rentang tegangan output dikonfigurasi di pabrik dan memiliki penguncian individual di sasis atas
3) 90 - 102 VDC: kinerja berkurang - tidak ada peningkatan daya dan peningkatan THD tegangan pada output AC.
|
2) Beban AC memiliki prioritas. Maksimum tersedia Daya dan arus output DC bergantung pada beban AC instan dan tegangan input AC; yaitu maksimum 28 ,8kW/260 A pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 97 V, arus input dapat meningkat di atas level ini
|
* Kabinet Rectiverter indoor dengan umpan AC &DC dalam satu kabinet
