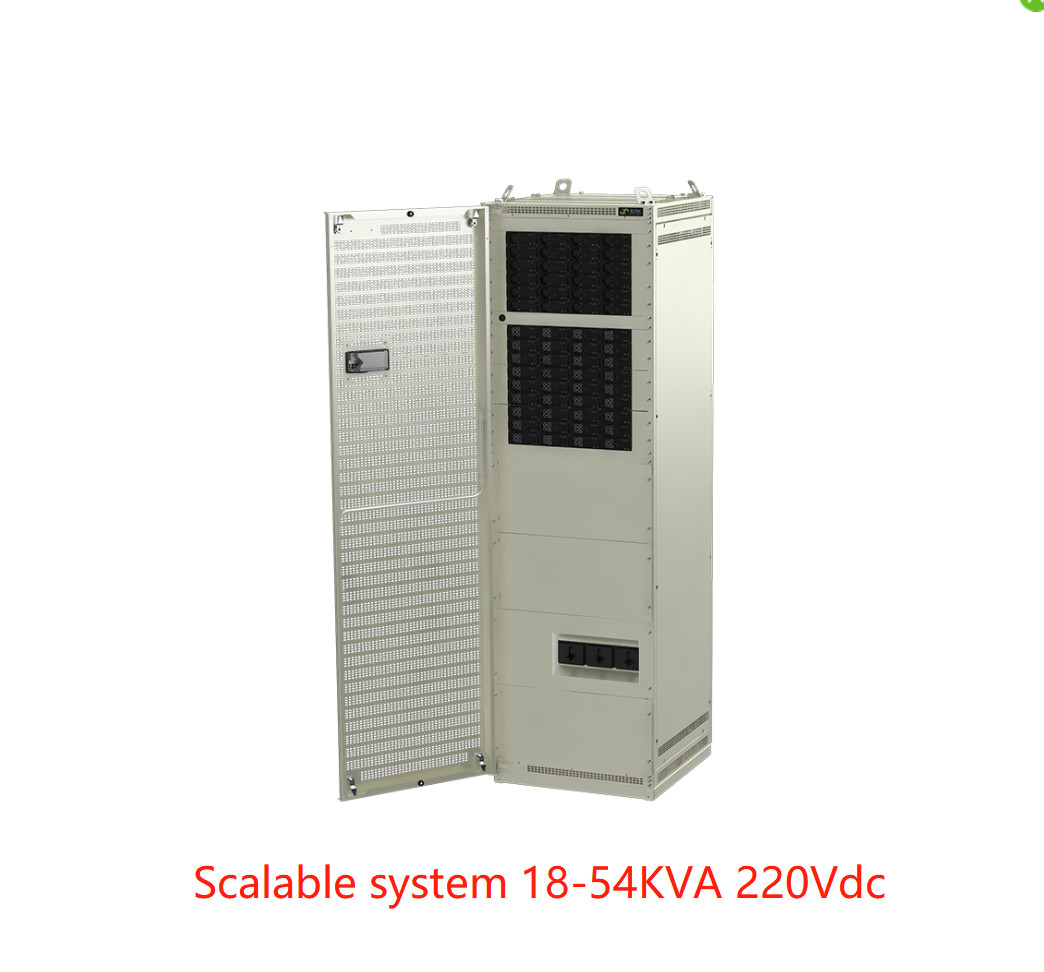

Eltek rectiverter Sistem dalam ruangan Sistem terukur 18-54KVA 220Vdc AC daya cadangan untuk 400 VAC Atau 230Vac (CIEJ3643.4xxx )
Eltek rectiverter Sistem dalam ruangan Sistem terukur 18-54KVA 220Vdc AC daya cadangan untuk 400 VAC Atau 230Vac (CIEJ3643.4xxx )
Sistem indoor Rector yang dapat diskalakan menyediakan daya cadangan AC untuk
Beban 400 VAC 3-fase atau 230 VAC 1-fase, dan daya 220 VDC untuk baterai
pengisian dan beban DC opsional.Output DC fleksibel dapat diatur ke
isi ulang baterai cadangan besar dengan waktu perlindungan hingga 10 jam.
Dalam kombinasi dengan input B opsional (input AC ganda) menghilangkan
kebutuhan akan ATS (Automatic Transfer Switch) tradisional.Di mana sakelar dari input A ke B
, adalah operasi yang mulus tanpa
gangguan pada beban AC
.
Dalam kombinasi dengan input B opsional (input AC ganda) menghilangkan kebutuhan akan ATS (Sakelar Transfer Otomatis) tradisional. Di mana sakelar dari input A ke B, adalah operasi yang mulus tanpa gangguan pada beban AC.
Ketika dikonfigurasi dengan input AC ganda untuk digunakan sebagai UPS AC, ini diklasifikasikan sebagai - VFI SS 111 menurut EN 62040-3
Fitur utama
l 400 VAC 3 fase (Y) input
l 400 VAC 3 fase (Y) keluaran
l 220VDC masukan/keluaran
l Output AC maksimum 54 kVA / 43,2 kW
l Output DC maksimum 43,2 kW
l Output AC massal yang dilindungi
l Opsi A+B (input AC ganda)
l Opsi bypass manual
l Hingga 4 senar baterai
l Teknologi transfer bawaan
l 150% kemampuan kelebihan beban, 15S
l 600% arus perjalanan cepat 20 ms
l Hot pluggable
l Pengontrol Smartpack2
l Beroperasi secara paralel dengan penyearah Flatpack2
l Kepatuhan global
l Teknologi HE yang dipatenkan
Parameter:
| |
| Model / informasi pemesanan |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Keluarga produk |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DATA KELUARAN AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
|
400 VAC 3 fase (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) |
|
50Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Daya maksimum (terus menerus / kelebihan beban (<15s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| Maksimum/fase saat ini (kontinu / kelebihan beban (<15s) ) |
|
78ARMS / 104,4ARMS |
| Saat ini (maksimum) Perjalanan/fase cepat (20ms) |
|
380A (6 x nominal) |
| Tahan (Penurunan tegangan) (sebelum beralih ke baterai) |
|
> 5 ms @ 43,2 kW beban |
| THD |
|
<1,5% pada beban resistif |
| Fitur keluaran |
Modul: Sekering di L dan N, Hot pluggable
100 A MCCB, output AC terminal sekrup individu 70 mm2 untuk L1-L3, N & PE
|
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
|
122,5 VDC / 97 - 145 VDC |
| Daya (maksimum @input nominal) |
|
43,2 kW 2) |
| Arus (maksimum @VOUT 48 VDC) |
|
400 A 2) |
| Tahan waktu, daya keluaran maksimum |
|
>10ms;VOUT > 97 VDC |
| Fitur keluaran |
|
Bukti hubung singkat, Over voltage Shutdown
Koneksi input / output baterai ke baut M10
|
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (3 fase Y) |
|
320-475 VAC, |
| Arus/fase AC (pada tegangan output nominal) (tergantung pada jenis modul) |
92-138 LENGAN 4) |
| Frekuensi (default: rentang sinkronisasi) |
|
47-53 & 57-63 Hz |
| Frekuensi (dapat disetel: rentang sinkronisasi) |
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
> 0,99 pada beban 50% atau lebih / <3,5% |
| Tegangan DC nominal / rentang diperpanjang (tidak ada kelebihan beban)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Arus DC (maksimum) |
|
450 A / 648 A selama kelebihan beban (15 detik) |
| Fitur masukan |
Modul: Sekering di L dan N, Hot pluggable, Varistor, Hot pluggable
160 A MCCB, input AC terminal sekrup individu 70 mm2 untuk L1-L3, N & PE
|
| BATERAI & PEMUTUS BEBAN |
| Pemutus baterai 2 kutub |
|
2 * MCCB 630 A |
1 * MCCB 880 A |
| Pemutus beban 2 kutub |
|
- |
1 * MCCB 630 A |
| PILIHAN |
| B-input daya maksimum (dengan FP2 HE, penyearah 2 kW) |
|
48 kW |
| Sakelar Bypass manual |
|
2*160 A |
| SPESIFIKASI LAINNYA |
| Efisiensi |
>96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Kelas Perlindungan |
IP 20 |
|
|
| Suhu Operasional |
-40 hingga +55°C (-40 hingga +131°F), kelembapan 5 - 95% RH non-kondensasi |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
| Dimensi[LxDxT] / Berat |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Kondisi pengoperasian normal sesuai dengan IEC/EN 62040-3:2011 klausa 4.2
Kondisi pengoperasian lain sesuai IEC 62040-3:2011 klausul 4.3, harus diberitahukan 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Rentang tegangan keluaran dikonfigurasi di pabrik dan memiliki kunci individual di sasis atas
3) 90 - 102 VDC: penurunan kinerja - tidak ada peningkatan daya dan peningkatan tegangan THD pada output AC.
|
2) Beban AC diprioritaskan.MaksimumtersediaDaya dan arus keluaran DC bergantung pada beban AC instan dan tegangan masukan AC;yaitu maksimum 28 ,8kW/260 A pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 97 V, arus input dapat meningkat di atas level ini
|
* Kabinet Rector dalam ruangan dengan umpan AC & DC dalam satu kabinet

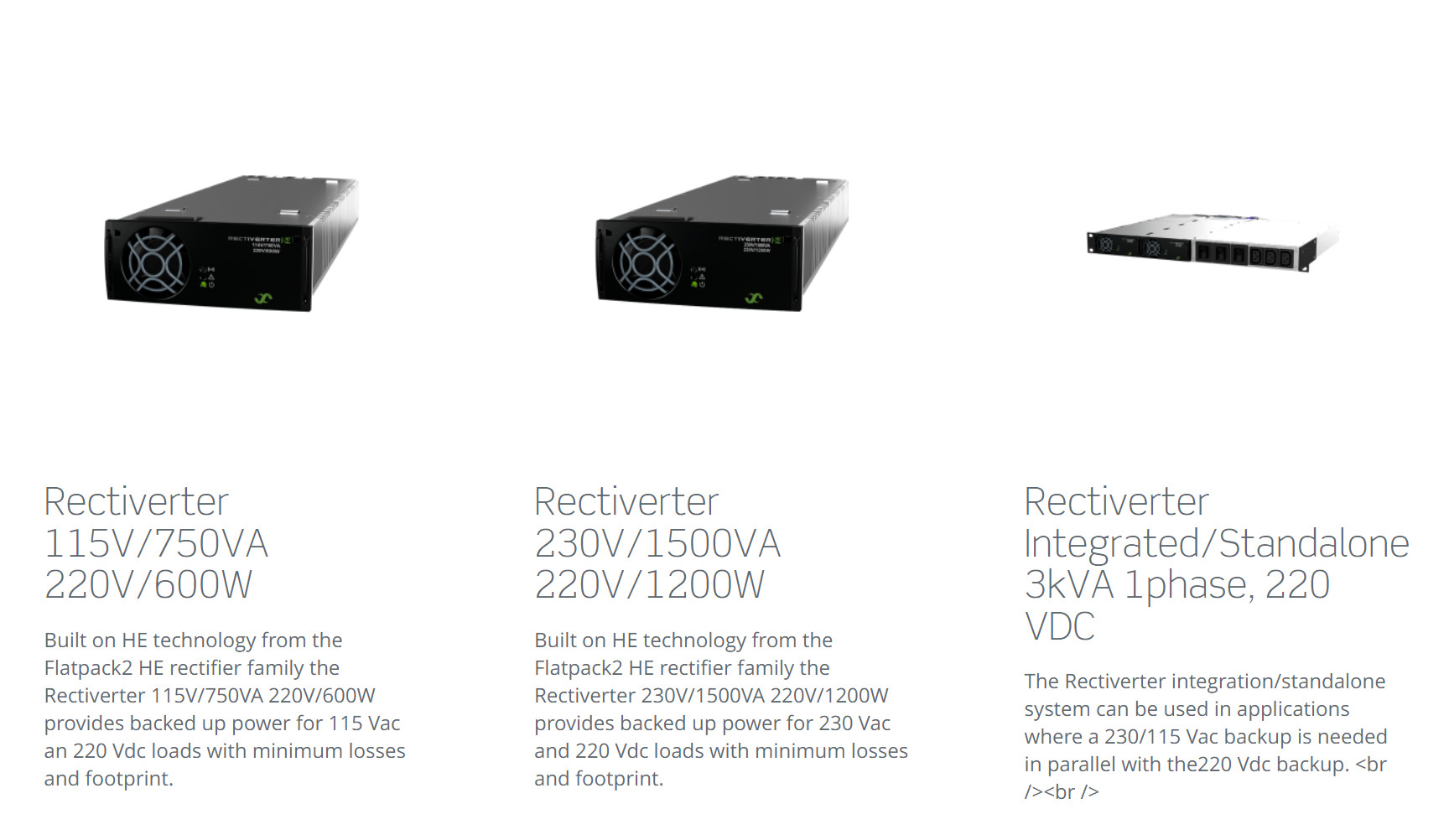

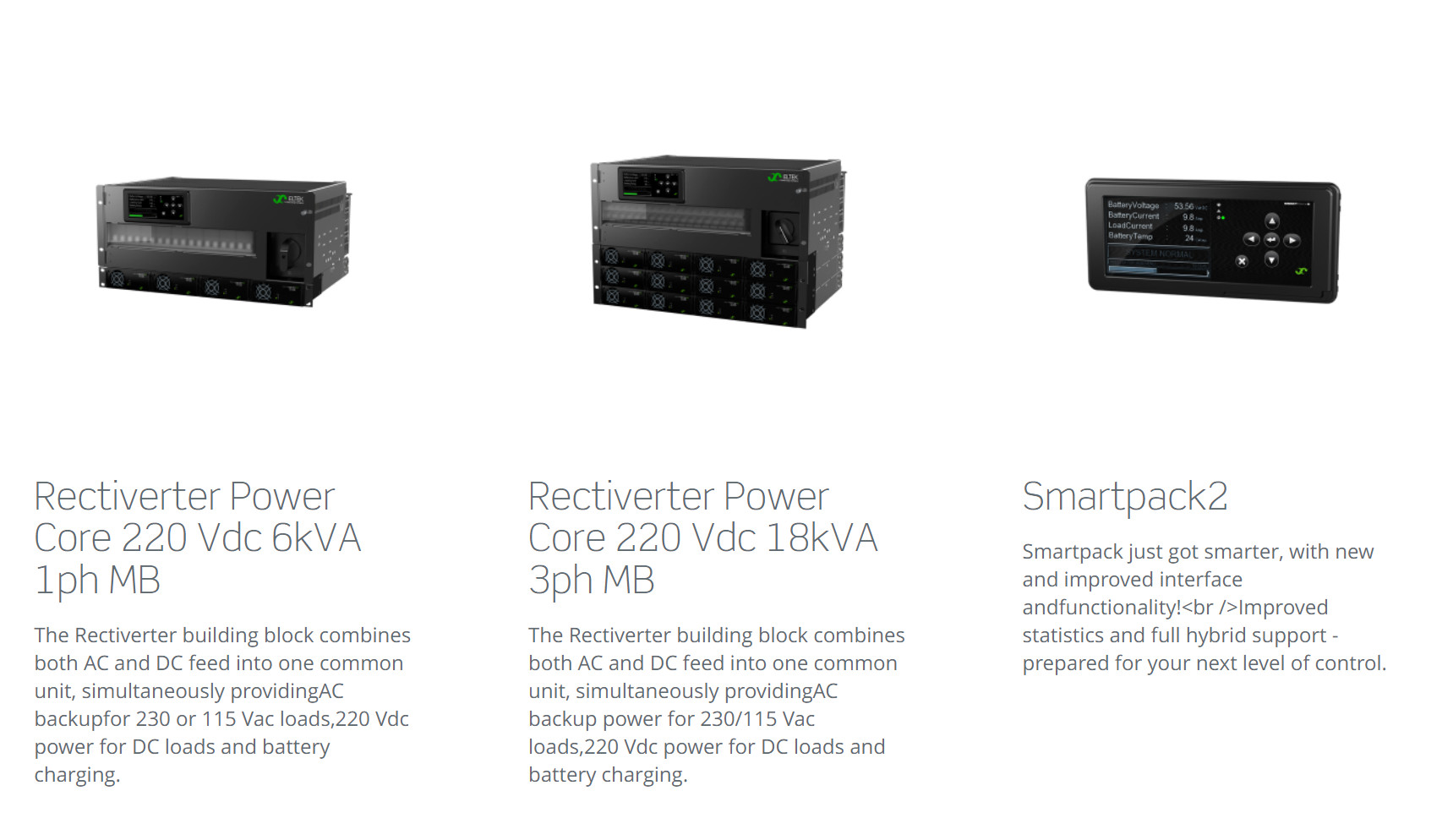

Produk-produk terkait :
