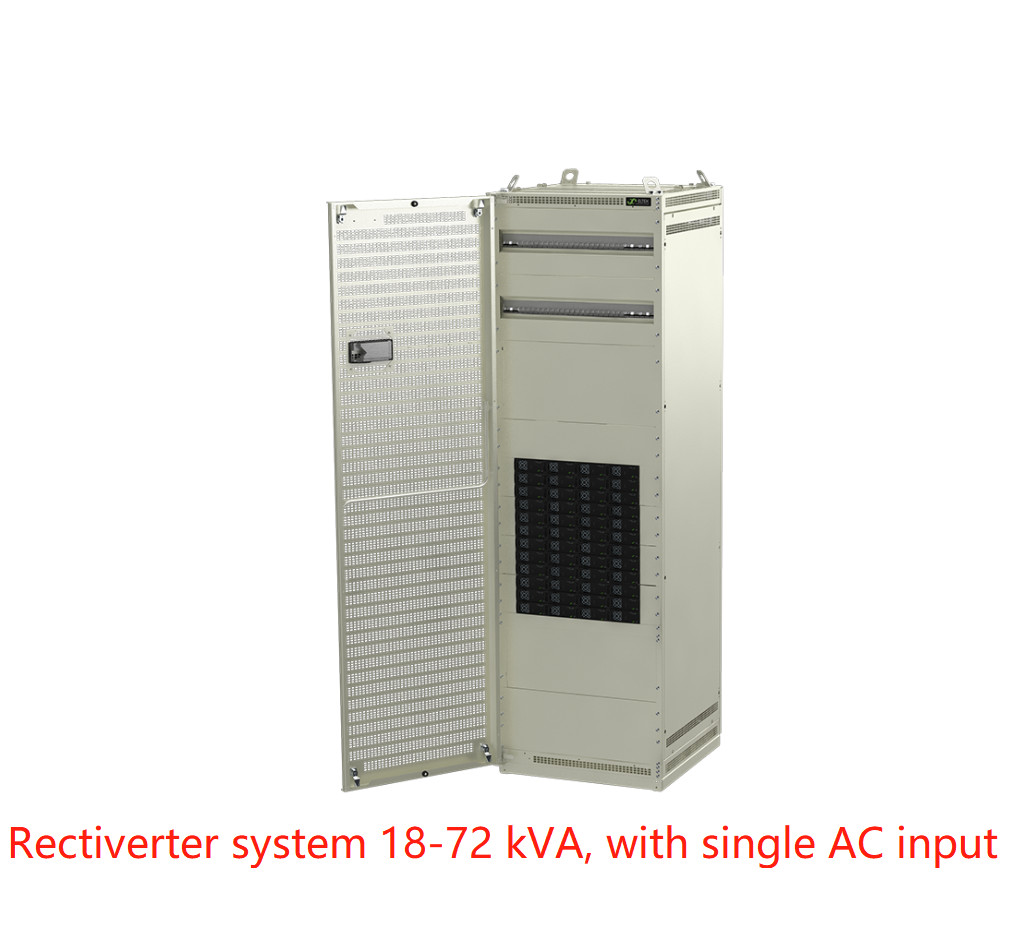

Eltek Reectiverter Sistem dalam ruangan Sistem yang dapat diskalakan 18kva 36kva 54kva 72kva dengan input AC tunggal (CTER2442.4xxx CTER3642.4xxx CTER4842.4xxx )
Sistem indoor Reectiverter yang dapat diskalakan menyediakan daya cadangan AC untuk beban 400 VAC 3-fase atau 230 VAC 1-fase, dan daya 48 VDC untuk pengisian daya baterai dan beban DC opsional
Sistem Skalabilitas Rector 18-72 kVA
Sistem tersedia dalam tiga konfigurasi dengan daya output AC maksimum hingga 36, 54 atau 72 kVA.Distribusi AC terintegrasi dalam kabinet dengan kemungkinan pemutus beban 3 fase atau 1 fase.
Dalam kombinasi dengan output AC, sistem juga dapat memberi makan beban DC hingga 57,6 kW dengan distribusi DC bawaan untuk beban -48 VDC.
Fitur utama
l 400 VAC 3 fase (Y) input
l 400 VAC 3 fase (Y) keluaran
l 48 VDC masukan/keluaran
l Output AC maksimum 72 kVA / 57,6 kW
l Output DC maksimum 57,6 kW
l distribusi AC
l pilihan distribusi DC
l Opsi bypass manual
l Hingga 4 senar baterai
l Teknologi transfer bawaan
l 150% kemampuan kelebihan beban, 15S
l 600% arus perjalanan cepat 20 ms
l Hot pluggable

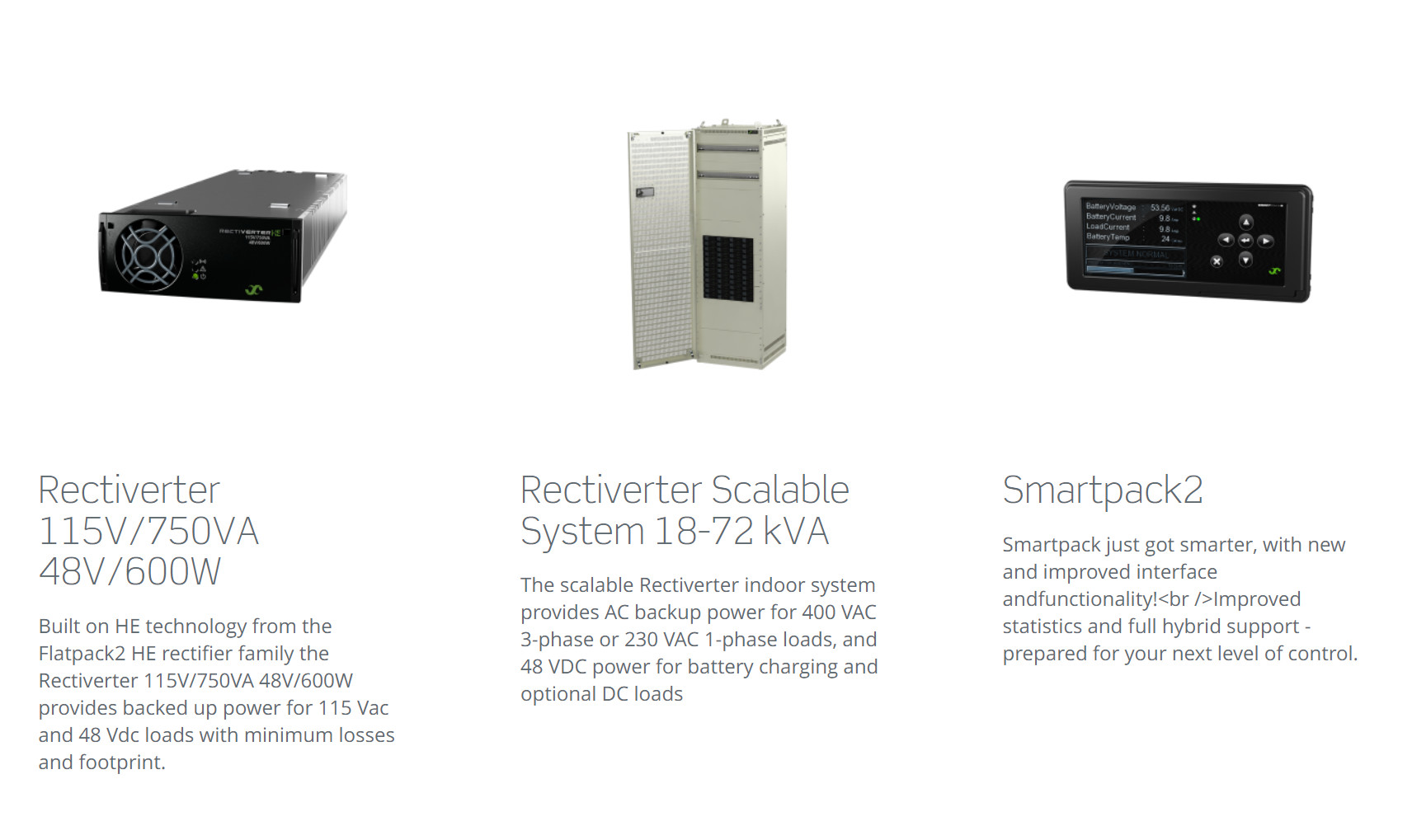

l Pengontrol Smartpack2
l Beroperasi secara paralel dengan penyearah Flatpack2
l Kepatuhan global
l Teknologi HE yang dipatenkan
APLIKASI
TELEKOMUNIKASI-SELULER/NIRKABEL
· LTE/4G/WiMAX
· Sistem antena terdistribusi
· Pita lebar
· Stasiun pangkalan radio/situs sel
INFRASTRUKTUR KERETA API & METRO
· Kontrol & perlindungan
· Pensinyalan
· GSM-R
· Sistem Keamanan
UTILITAS DAYA
· Kontrol & perlindungan
sistem SCADA
Parameter:
|
Sistem yang Dapat Diskalakan 18-72 kVA, input tunggal
|
| Model / informasi pemesanan |
36 kVA |
54 kVA |
72 kVA |
| Keluarga produk |
CTER2442.4xxx |
CTER3642.4xxx |
CTER4842.4xxx |
| DATA KELUARAN AC |
| Tegangan (default) / (rentang yang dapat disesuaikan)1) |
|
400 VAC 3 fase (Y) / 346-415 VAC |
| Frekuensi (mode inverter default) |
|
|
50Hz (adaptif) |
|
| Frekuensi (mode inverter yang dapat diatur) |
|
50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif) |
| Daya maksimum (terus menerus / kelebihan beban (<15s)) |
28,8 kW (36 kVA) / 48 kVA |
43,2 kW (54 kVA) / 72 kVA |
57,6 kW (72 kVA) / 96 kVA |
| Maksimum/fase saat ini (overload terus menerus (<15s)) |
52ARMS / 69,6ARMS |
78ARMS / 104,4ARMS |
104ARMS / 139,2ARMS |
| Saat ini (maksimum) Perjalanan/fase cepat (20ms) |
256A (6 x nominal) |
380A (6 x nominal) |
512A (6 x nominal) |
| Tahan (Penurunan tegangan) (sebelum beralih ke baterai) |
|
|
> 5 ms @ beban penuh |
|
| THD |
|
|
<1,5% pada beban resistif |
|
|
Fitur keluaran
|
Modul: Sekering di L dan N, Hot pluggable
Distribusi AC 1 tiang atau 3 tiang (koneksi langsung pada MCB atau MCCB)
Kapasitas pemutus maksimum sesuai dengan pemutus maksimum yang direkomendasikan untuk modul recteverter
|
| DATA KELUARAN DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) |
|
|
53,5 VDC / 43 - 58 VDC |
|
| Daya (maksimum @input nominal) |
28,8 kW 2) |
43,2 kW 2) |
57,7 kW 2) |
| Arus (maksimum @VOUT 48 VDC) |
600 A 2) |
900 A 2) |
1200 A 2) |
| Tahan waktu, daya keluaran maksimum |
|
|
>10ms;VOUT > 41 VDC |
|
| Fitur keluaran |
|
Bukti hubung singkat, Over voltage Shutdown |
| MEMASUKAN DATA |
| Tegangan Input Listrik AC (3 fase Y) |
|
|
320-475 VAC, |
|
| Arus/fase AC (tergantung jenis modul) |
56-96 LENGAN 4) |
84-144 LENGAN 4) |
112-192 LENGAN 4) |
| Frekuensi (default: rentang sinkronisasi) |
|
|
47-53 & 57-63 Hz |
|
| Frekuensi (dapat disetel: rentang sinkronisasi) |
|
|
47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD |
|
|
> 0,99 pada beban 50% atau lebih / <3,5% |
| Tegangan DC nominal / rentang diperpanjang (tidak ada kelebihan beban)3) |
|
|
45 - 58 VDC / 40 - 45 VDC |
|
| Arus DC (maksimum)/ selama kelebihan beban (15 detik) |
768 A / 1080 A |
1152 A / 1620 A |
1536 / 2160 A |
| Fitur masukan |
|
Modul: Sekering di L dan N, Hot pluggable, Varistor, Hot pluggable
Input AC terminal sekrup individu 120 mm2 untuk L1-L3, N & PE
|
| PEMUTUS BATERAI |
| Pemutus baterai 1 kutub |
|
2 * pemegang TPS 2 (800-1600 A) atau 4 * pemegang TPS 00 (250-600 A) |
| PILIHAN |
| Distribusi DC (koneksi langsung pada pemutus) |
1-125 A, pemutus MCB 1 tiang (maks 30 pc 18 mm, maks 20 pc 27 mm) |
| Distribusi DC (output massal) |
|
|
2*600 A (2*TPS 00 pemegang 250-600 A) |
| Sakelar Bypass manual |
|
|
2*200 A |
|
| LVBD (1 kutub) |
|
|
1800 A |
|
| SPESIFIKASI LAINNYA |
| Efisiensi |
>96% (mode listrik (AC/AC dan AC/DC)), >94% (mode inverter (DC/AC)) |
| Kelas Perlindungan |
IP 20 |
|
|
|
| Koneksi |
Koneksi Atas atau Bawah |
|
|
| Suhu Operasional |
-40 hingga +55°C (-40 hingga +131°F), kelembapan 5 - 95% RH non-kondensasi |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
| Dimensi[LxDxH] / Berat |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
|
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1, EN 62040-1 Keamanan UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Bagian 15 EN 61000-6-1 /-2/-3/-4, EN62040-2 |
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3)
Kondisi pengoperasian normal sesuai dengan IEC/EN 62040-3:2011 klausul 4.1 RoHS (2011/65/EU) dan WEEE (2002/96/EC)
|
|
1) Rentang tegangan keluaran dikonfigurasi di pabrik dan memiliki kunci individual di sasis atas
3) 40 - 45 VDC: kinerja berkurang - tidak ada peningkatan daya dan peningkatan tegangan THD pada output AC.
|
2) Beban AC diprioritaskan.MaksimumtersediaDaya dan arus keluaran DC bergantung pada beban AC instan dan tegangan masukan AC;yaitu maksimum 800W/16,7A per modul pada daya AC penuh dan input nominal untuk 230VAC.
4) Jika tegangan DC ditarik di bawah 43V, arus input dapat meningkat di atas level ini
|
* Kabinet Rector dalam ruangan dengan umpan AC & DC dalam satu kabinet
