Sistem konverter DC-DC Eltek 380V ke 54V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Sistem konverter DC-DC Eltek 380 V ke 54 V Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

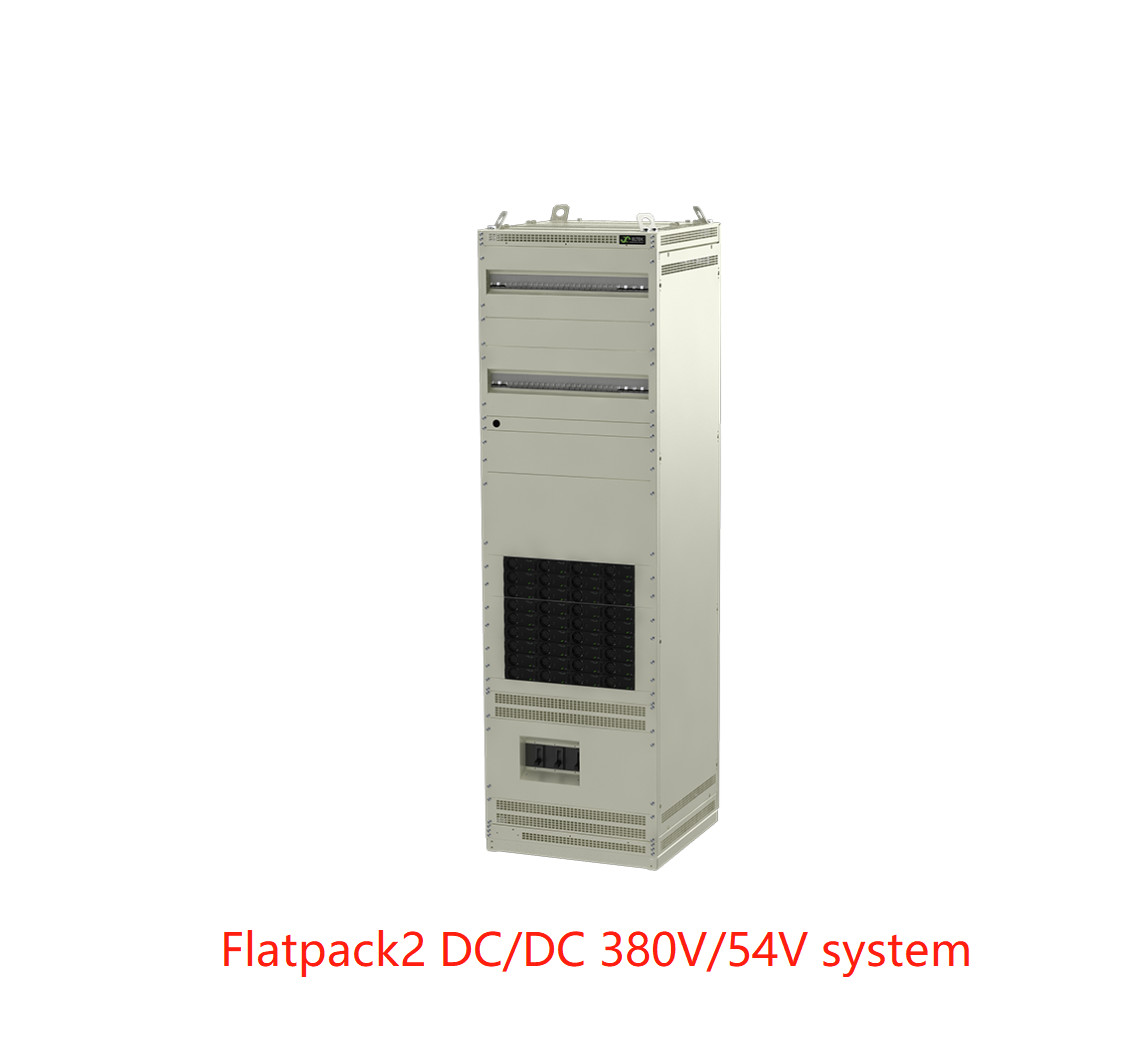

Sistem Flatpack2 DC/DC 380V/54V
Menggunakan modul Flatpack2 DC/DC 380V/48V 3000W SHE dengan unit kontrol dan pemantauan Smartpack2 Eltek yang kaya fitur memungkinkan situs untuk mendapatkan manfaat dari penggunaan 380 Vdc sebagai tegangan transmisi.
Baik sebagai alternatif yang kompetitif untuk UPS tradisional di Pusat Data, atau untuk pembangkit listrik pusat di perluasan situs Telekomunikasi.
Mengintegrasikan modul konverter efisiensi super tinggi yang canggih dengan unit pemantauan dan kontrol Smartpack2 Eltek yang kaya fitur, Sistem Daya Flatpack2 DC/DC 380V/54V berkinerja tinggi mengubah tegangan bus 380 Vdc menjadi 54 Vdc yang diatur dengan efisiensi modul sebesar 98,2%.
Fitur utama
l Perlindungan masukan
l Fleksibilitas
l Skalabilitas
l Modular – bangun seiring beban Anda bertambah
l Efisiensi Super Tinggi (SHE)
l Pengontrol Smartpack2
l Dapat dihubungkan secara panas (hot pluggable)
l Keluaran yang dapat disesuaikan 50-55 Vdc
l Teknologi SHE yang dipatenkan
APLIKASI
TELEKOMUNIKASI
• Perluasan kantor pusat telekomunikasi
• Peningkatan situs daya tinggi
PUSAT DATA
• Konversi dari 380 VDC (260-400 VDC) ke 50-55 VDC
• Fasilitas kolokasi
• Penggantian UPS+VDC plant
Parameter :
|
| Model |
Sistem 36 kW |
Sistem 72 kW |
Sistem 108 kW |
| Nomor bagian |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| DATA MASUKAN |
| Tegangan (rentang pengoperasian) |
260 - 400 VDC |
| Arus maksimum |
147.6 A |
295.2 A (2x 147.6 A) |
442.8 A (3x 147.6 A) |
| Perlindungan (tingkat modul) |
Sekering, shutdown saat VIN di luar jangkauan |
| Perlindungan (tingkat kabinet) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| DATA KELUARAN |
| Tegangan (default) |
54.5 VDC |
| Tegangan (rentang yang dapat disesuaikan) |
50 - 55 VDC |
| Daya maks, masukan nominal |
36 kW |
72 kW |
108 kW |
| Arus maks, @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| Pembagian arus |
±5 % dari arus maksimum dari beban 10 hingga 100 % |
| Pengaturan tegangan statis |
±0.5 % dari beban 0 – 100 % dan masukan nominal |
| Pengaturan tegangan dinamis |
±5.0 % untuk variasi beban 10-90 % atau 90-10 %, waktu pengaturan< 50 ms |
| Keluaran DC |
Hingga 2x 30 cara ≤63 A MCB Hingga 2x 20 cara ≤125 A MCB |
| Perlindungan |
Shutdown tegangan berlebih; tahan hubung singkat; suhu tinggi; pembatas arus masuk hot plug-in; OR-ing FET |
| Informasi tambahan |
Lihat lembar data Flatpack2 DCDC 380V 48V 3000W SHE |
| KONTROL DAN PEMANTAUAN |
| Unit pemantauan |
Smartpack2 |
| Operasi Lokal |
Tampilan dan tombol, antarmuka WEB melalui browser standar |
| Operasi Jarak Jauh |
Antarmuka WEB; MODBUS; protokol SNMP dan email |
|
Alarm
|
Alarm tegangan keluaran rendah & tinggi (Tingkat Minor dan mayor), Alarm gangguan bumi, Alarm suhu, Alarm pemadaman listrik, Alarm trip pemutus beban, dan banyak lagi. |
| Informasi tambahan |
Lihat lembar data Smartpack2 |
| SPESIFIKASI LAINNYA |
| Efisiensi Puncak |
98.2 % |
|
Isolasi
|
4.2 kVDC – masukan dan keluaran
2.2 kVDC – bumi masukan
0.5 kVDC – bumi keluaran
|
| Suhu pengoperasian |
-20 hingga +45 °C (-4 hingga +113 °F) kemungkinan penurunan daya di atas 40 °C (104 °F) |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F) |
| Kelembaban |
5 – 95 % RH, non-kondensasi |
| Dimensi [PxLxT] |
600 x 2000 x 600 mm (23.62 x 78.74 x 23.62”) |
| STANDAR DESAIN |
| Keamanan listrik |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Lingkungan
|
Diuji sesuai dengan:
ETSI EN 300 019-2-1 v2.2.1: 2014 (Kelas 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (Kelas 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/EU (RoHS) & 2008/98/EC (WEEE)
Kondisi pengoperasian normal sesuai IEC/EN 62040-5-3:2016 pasal 4.2, kondisi pengoperasian lainnya sesuai pasal 4.3 harus diberitahukan.
|
| 1) Tampilan kabinet yang ditunjukkan tanpa pintu. |
