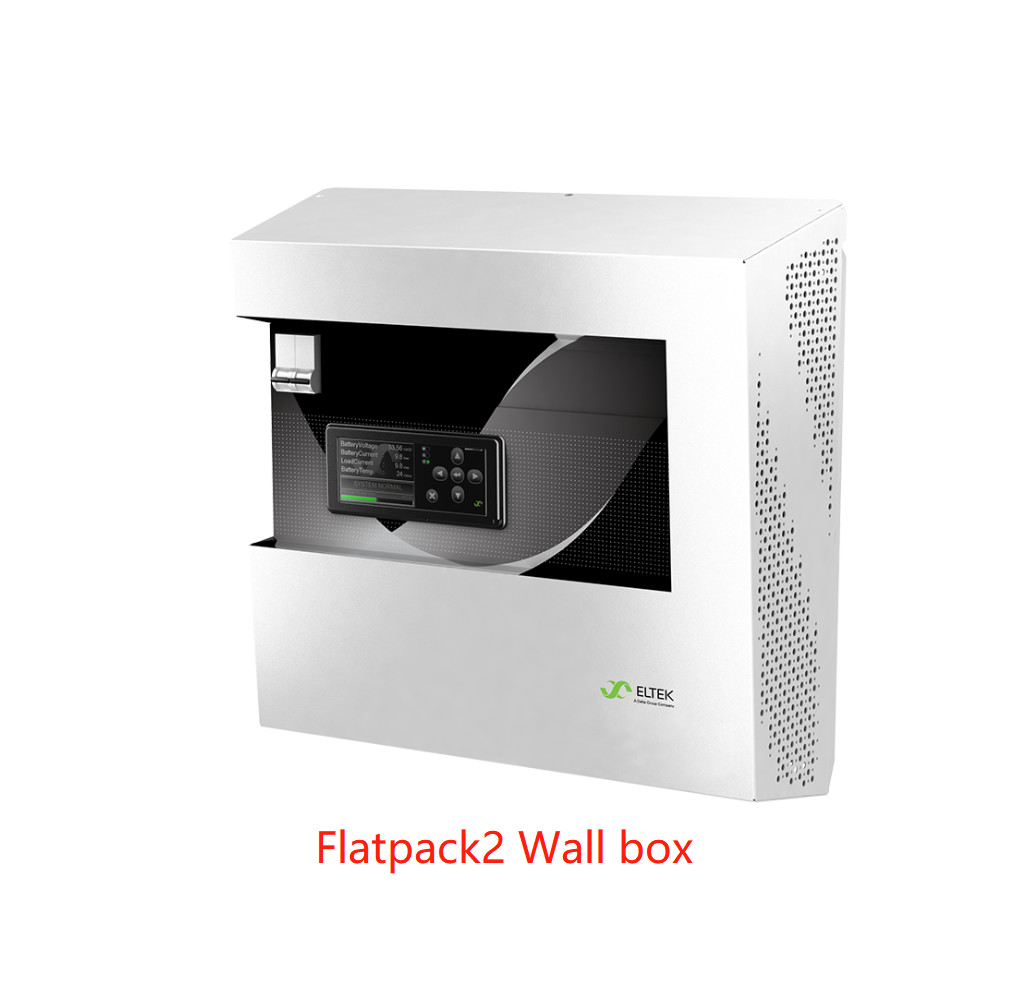

Eltek Flatpack2 Wall Box 24VDC, 30VDC, 48 VDC, 60 VDC, 110 VDC & 125 VDC sistem
Tergantung pada pengoreksi yang dipilih, output DC sistem dapat menjadi salah satu dari berikut: 24V/40-168 A, 48V/15-83 A, 110V/10-34A.
Desainnya yang kompak dan pemasangan yang sederhana membuatnya menjadi paket catu daya DC yang kuat yang dipasang di dinding.Daerah output DC rectifier yang luas membuatnya cocok untuk operasi paralel dengan semua jenis baterai stasioner, termasuk jenis asam timbal atau nikel kadmium.
Fitur utama
- Desain kompak (W452 x D200 x H450mm)
- Pemanfaatan massal atau distribusi terintegrasi
- Pengendali digital (3,2 ′′ TFT tampilan warna untuk pemantauan dan regulasi karakteristik yang sangat baik, termasuk Ethernet dan antarmuka Web untuk pemantauan jarak jauh)
- Instalasi unik (tutup depan yang bisa dilepas memberikan akses mudah untuk instalasi dan koneksi)
- Tanda CE, UL diakui untuk pemasangan di seluruh dunia
Parameter:
| Spesifikasi Teknis |
|
Model |
Suplai Bulk 24-60V |
Suplai Bulk 110V |
2 - kutub dist. 24 - 110V |
1 - kutub dist. -48V |
|
|
Nomor bagian |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
|
INPUT DATA |
|
|
|
|
|
|
Tegangan (berbagai) |
85 - 300 VAC |
|
|
Masukan AC tunggal |
• |
• |
• |
• |
|
|
Masukan AC tunggal dengan SPD (Kelas OVP 2) |
- |
- |
• |
• |
|
|
Dual AC feed (pembatas pr individual) |
- |
- |
• |
• |
|
|
Pemecah input yang direkomendasikan |
16A untuk 1 pengoreksi FP2 dalam sistem atau 2 pengoreksi FP2 dengan input individu 25A untuk 2 pengoreksi FP2 dalam sistem |
|
|
Perlindungan |
Sekrup individu dalam modul pengoreksi |
|
|
Hubungan |
Langsung pada input MCB, hingga 25mm2
Terminal sekrup PE, maksimal 10 mm2dan M5 kabel lug langsung ke sasis
|
|
|
Output data |
|
|
|
|
|
|
Tegangan (default) |
24-60 VDC |
110-125 VDC |
24-110 VDC |
- 48 VDC |
|
|
NiCad, jumlah sel yang didukung |
18-40 tahun |
85-104 |
18 sampai 88 |
38 - 40 |
|
|
Pb, jumlah sel yang didukung |
12-30 |
54-60 |
54 |
24 |
|
|
Kekuatan (maksimum) @ nominal input |
4000 W |
|
|
Saat ini (maksimum) @ nominal input |

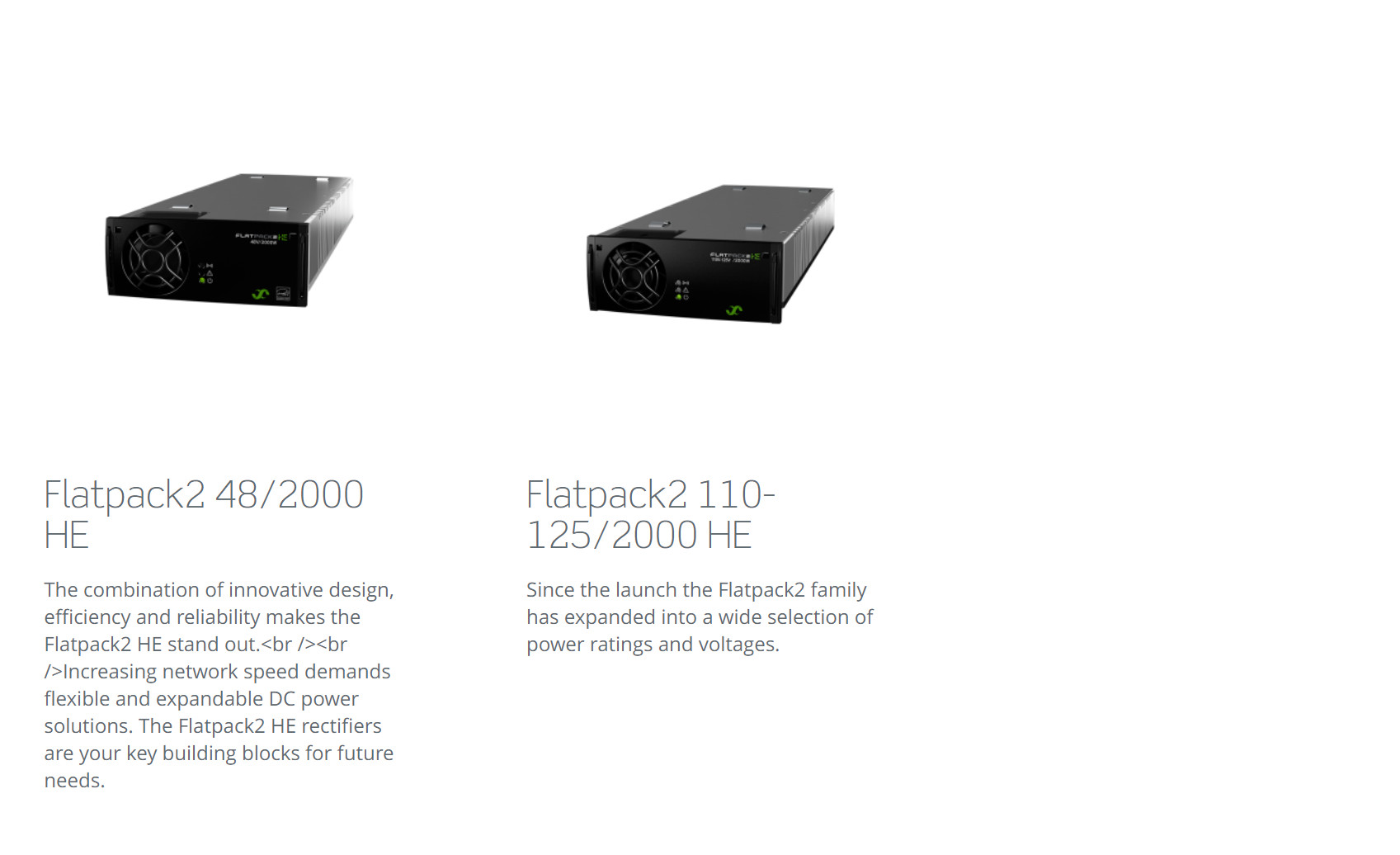

Lihat halaman sebelumnya atau lembar data pengoreksi Flatpack2 yang berlaku |
|
|
Output bulk yang tidak dilindungi |
• |
• |
- |
- |
|
|
Output baterai yang dilindungi |
- |
- |
2 x 2 tiang (16 - 63 A) |
3 x 1 tiang (16 - 63A) |
|
|
Output beban yang dilindungi |
- |
- |
3(42)) x 2 tiang (6 - 63A) |
112)) x 2 tiang (6 - 63A) |
|
|
Shunt dan pemutus baterai terintegrasi |
- |
- |
- |
200A |
|
|
Hubungan |
Terminal, maksimal
35 mm2
|
Terminal, maksimal
35 mm2
|
Langsung pada input MCB, hingga 25mm2 |
|
|
Perlindungan output pada rectifier |
Memblokir FET atau sekring OR, bukti sirkuit pendek & perlindungan suhu tinggi |
|
|
Kontrol dan Pemantauan |
|
|
|
|
|
|
Unit Pemantauan |
Smartpack 2 |
|
|
Operasi Lokal |
Tampilan dan tombol, antarmuka WEB melalui browser standar menggunakan WebPower |
|
|
Operasi jarak jauh |
WebPower (WEB Antarmuka, protokol SNMP dan email) |
|
|
Relai alarm (Sambungan: penjepit ≤ 1,5 mm)2) |
6 x Potensi bebas perubahan atas kontak (NO, NC, C) [Max 75V/ 2A/ 60W] |
|
|
Input |
6 x dapat dikonfigurasi (digital, analog) dan 3 suhu |
|
|
Pengukuran arus |
Arus pengoreksi dan jika shunt baterai digunakan; arus baterai dan arus beban |
|
|
|
Alarm |
Low & high output voltage alarm (Level Minor dan major), Earth fault alarm, Temperature alarm, Main outage alarm, Battery remaining capacity/low quality alarm,Baterai / pemutus beban t robek alarm dan banyak lagi |
|
|
Spesifikasi Lainnya |
|
|
|
|
|
|
Isolasi |
3.0 kVAC- input ke output
1.5 kVAC- input ke bumi
0.5 kVDC- output to earth3)
|
|
|
Suhu operasi |
-40 sampai +45°C (-40 sampai +113°F), kelembaban 5 - 95% RH tidak kondensasi
De-rate daya output pada suhu tinggi, lihat lembar data untuk pengoreksi yang berlaku
|
|
|
Kelas Perlindungan |
IP21, (IP22, dengan penutup tambahan PN: 298484) |
|
|
Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
|
|
Dimensi [WxHxD] / Berat |
452 x 450 x 200mm (17.8 x 17.7 x 7.9 ′′) / 13 kg (1 modul) 15 kg (2 modul) |
|
|
Standar Desain |
|
|
|
|
|
|
Keamanan listrik |
EN 60950-1-3rdedisi |
|
|
EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
|
|
|
Lingkungan |
ETSI EN 300 019, ETSI EN 300 132 - 2 |
|
|
2) Tergantung pada konfigurasi input AC Main
3) 1,5 kVACuntuk Wallbox dengan pengoreksi 110V Flatpack2
|
