Eltek Flatpack2 Power System 5U 6U 7U dengan modul distribusi 300A/ 500A FP2 2000W / FP2 3000W

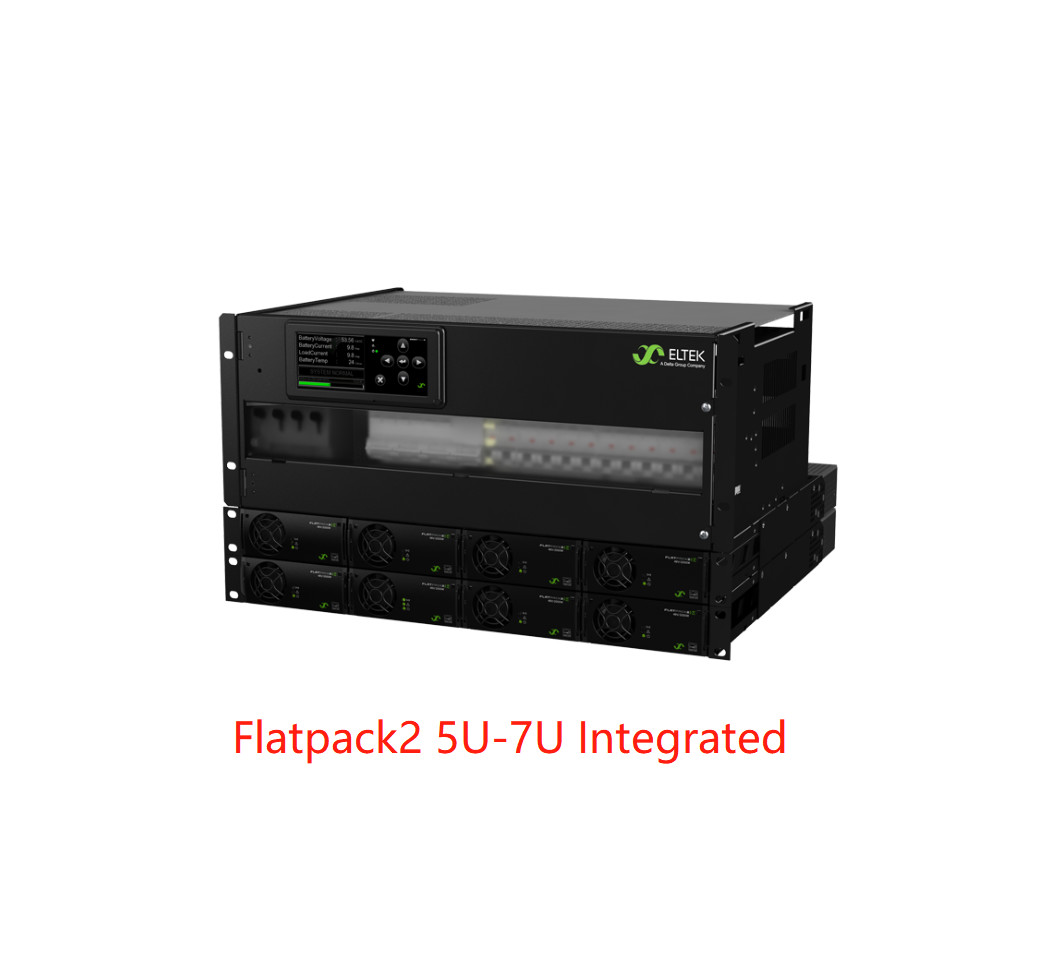

Flatpack2 5U-7U Terintegrasi
Distribusi 4U dirancang untuk memenuhi permintaan untuk solusi daya DC yang kompak dan fleksibel.Bagian baterai dan bagian beban.
Pemutus baterai pluggable dan pemutus beban dipasang DIN memastikan konfigurasi yang mudah serta penggantian di lapangan.Smartpack2 atau Smartpack S yang keduanya memiliki semua fungsi yang diperlukan dalam aplikasi saat ini dan masa depan.
Fitur utama
- Sistem lengkap
- Smartpack2 atau Smartpack S controller
- Modul yang dapat disisipkan panas
- Sasis distribusi 19 ′/4U dengan pintu depan berhalangan
- Baterai hingga 8x pemutus
- LVBD
- Hingga 20x posisi pemutus beban
- LVLD (opsional)
- Persetujuan global
Data teknis:
|
|
|
|
|
|
|
|
| |
Model |
300A Distribusi |
|
500A Distribusi |
|
| |
Nomor bagian
(Sistem daya dikonfigurasi)
|
CTOxxxxx. |
|
|
CTOxxxxx. |
|
| |
MODUL Kekuatan |
| |

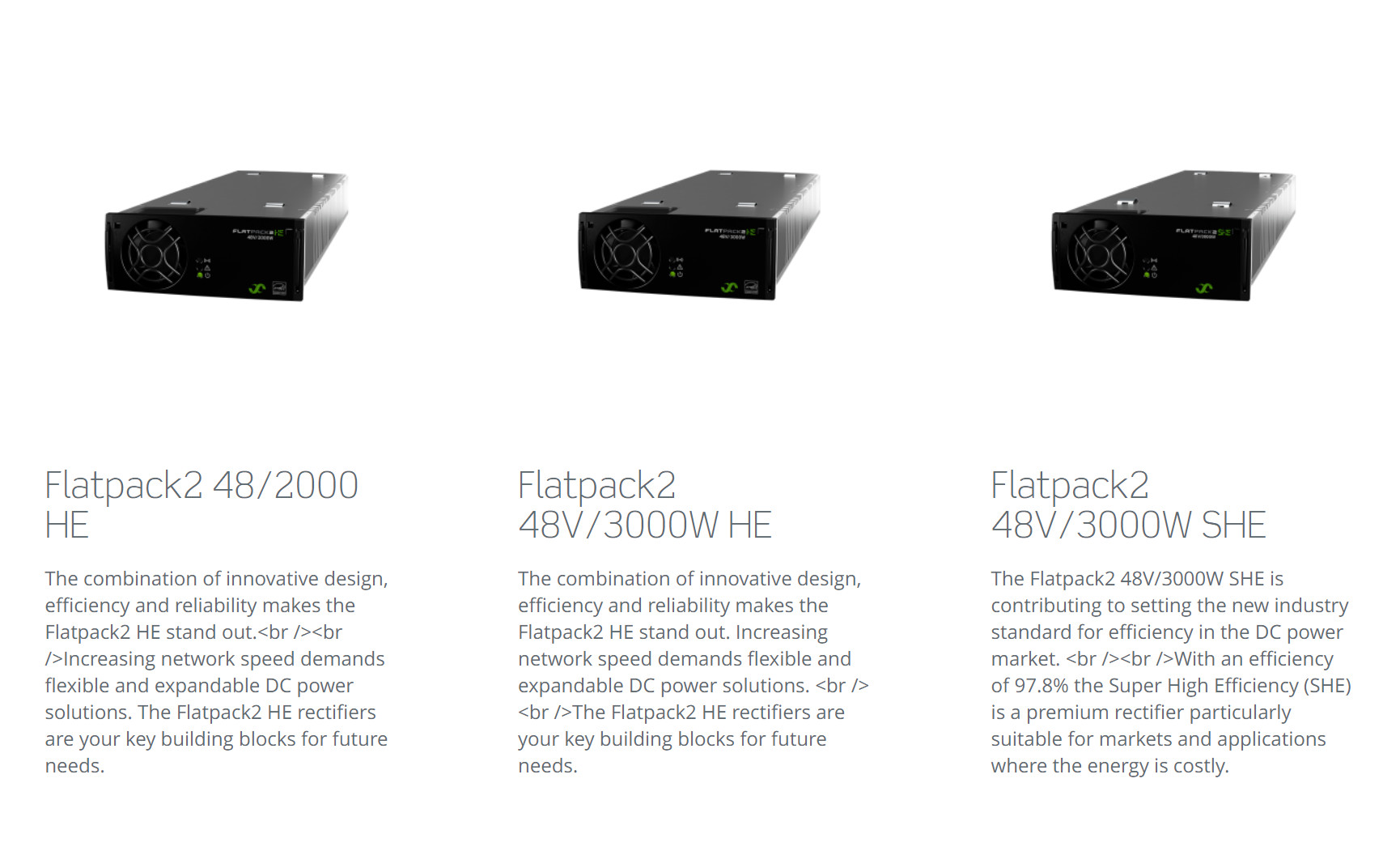

Flatpack2 rectifier 1) |
Flatpack2 48/2000 HE atau SHE |
|
|
|
|
| |
INPUT DATA |
| |
Tegangan (berbagai) |
85-300 VAC (modul HE) 85-264 VAC (modul SHE) |
|
|
|
|
| |
Frekuensi |
45-66 Hz |
|
|
|
|
|
| |
Konfigurasi utama |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Hubungan |
Blok terminal, maksimal 10 mm2 |
|
|
|
|
| |
Output data |
| |
Tegangan |
-48 VDC |
|
|
-48 VDC |
|
| |
Arus (maksimal) |
300 A |
|
|
500 A |
|
|
| |
Distribusi baterai |
|
| |
Jumlah posisi pemutus |
4x atau 6x 100 A |
|
|
8x 100 A |
|
| |
LVBD |
300 A (default) |
|
|
500 A (default) |
|
| |
Jenis pemutus baterai |
Jenis colokan |
|
|
|
|
|
| |
Distribusi beban |
|
| |
Jumlah posisi beban |
Hingga 20x 18 mm |
|
|
Hingga 16x 18 mm |
|
| |
LVLD (opsional) |
Hingga 2x 150 A atau 1x 300 A
(maksimal 6x 18 mm atau 4x 27 mm pada setiap LVLD)
|
150 A
(maksimal 6x 18 mm atau 4x 27 mm pada LVLD)
|
| |
Jenis pemutus beban |
DIN dipasang rel, 18 mm dan 27 mm lebar (13 mm lebar MCB dan tipe plug-in pemutus atas permintaan)
Dapat dikonfigurasi dengan semua merek
|
| |
Kontrol dan Pemantauan |
| |

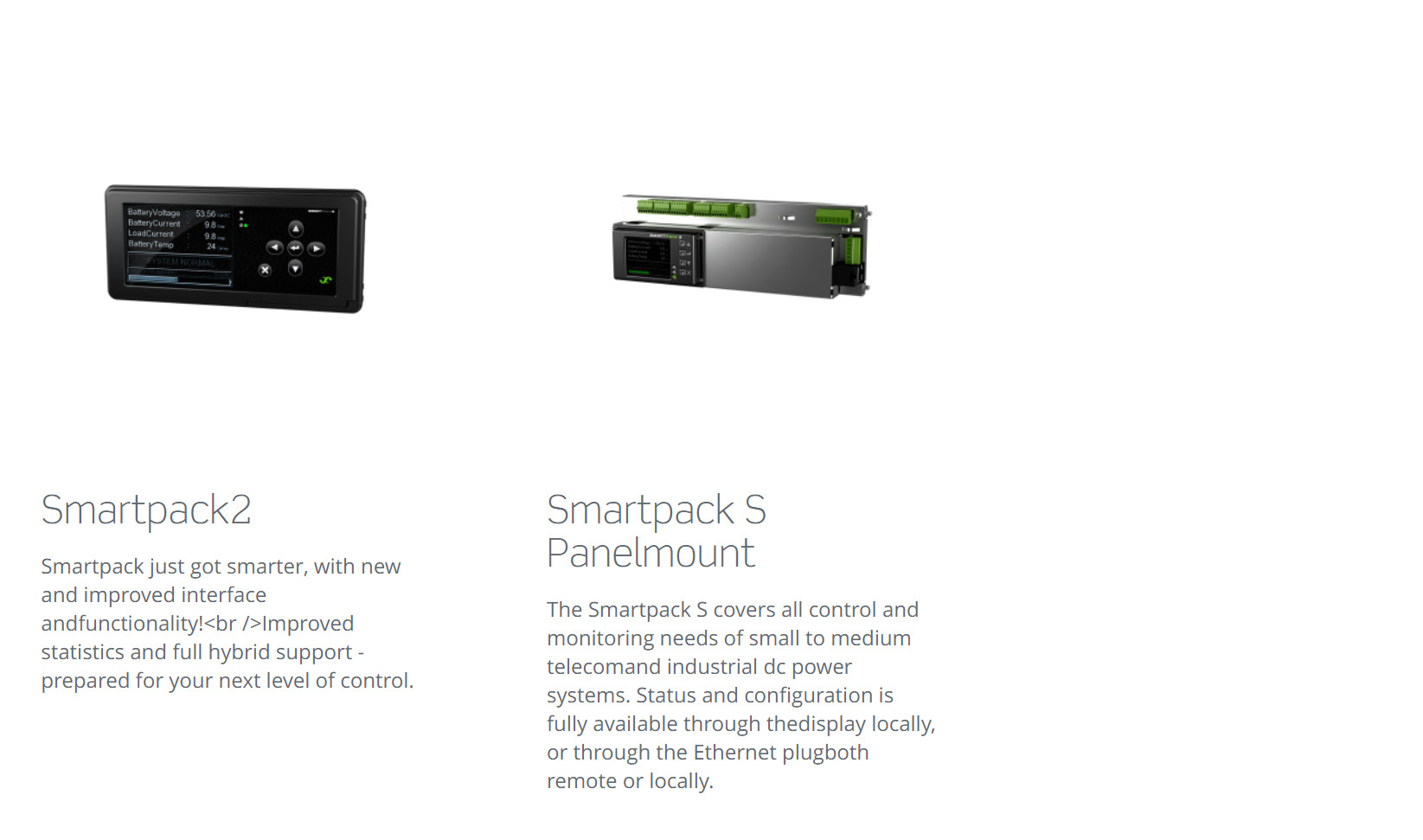

Unit Kontrol dan Pemantauan 2) |
Smartpack2 atau Smartpack S |
|
Smartpack2 |
|
| |
Lokasi pemasangan |
Panel pintu dipasang |
|
|
|
|
|
| |
Operasi lokal |
Pengoperasian menu yang dipandu sendiri melalui touchpad dan tampilan grafis berwarna |
| |
Operasi jarak jauh |
Ethernet untuk pemantauan dan kontrol jarak jauh/lokal melalui WEB Browser |
|
| |
Spesifikasi Lainnya |
|
| |
Suhu operasi |
-40 sampai +70 °C [-40 sampai +158 °F] 3) |
|
|
|
|
| |
Suhu penyimpanan |
-40 sampai +85 °C [-40 sampai +185 °F] |
|
|
|
|
| |
Dimensi (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H inci] Tinggi (H):
- 5U: 222 mm [8,8 inci]
- 6U: 267 mm [10,5 inci]
|
482 x 380 x H mm [19 x 14,9 x H inci] Tinggi (H):
- 6U: 267 mm [10,5 inci]
- 7U: 311 mm [12,3 inci]
|
| |
Berat (tidak termasuk modul) |
Sekitar 5 kg |
|
|
|
|
| |
Standar Desain |
|
| |
Keamanan listrik |
IEC/UL 60950-1 |
|
|
|
|
|
| |
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Lingkungan |
ETSI EN 300 019-2-1 (Kelas 1.2) /-2 (Kelas 2.3) /-3 (Kelas 3.2)
ETSI EN 300 132-2
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
| |
1) Lihat Flatpack2 data sheet pengoreksi untuk detail
2) Lihat lembar data pengontrol untuk rincian
|
3) +45 sampai +70 °C [+113 sampai +158 °F] dengan kinerja berkurang
4) Rekomendasi kedalaman minimum lemari adalah 400 mm [15,7 inci]
|
