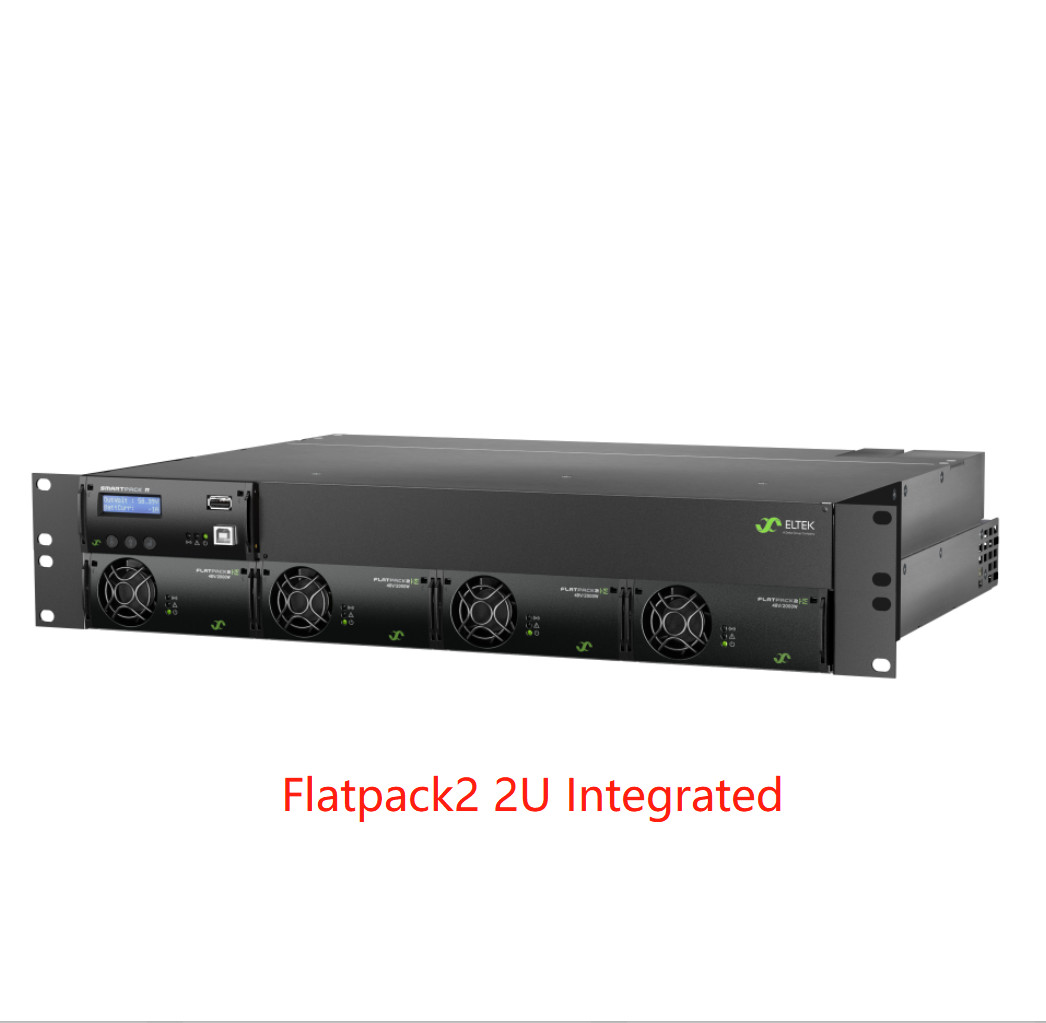

Sistem terintegrasi Eltek Flatpack2 2U dengan beban distribusi 32A / 60A dengan pengontrol Smartpack (CTO20402.xxxx)
Sistem terintegrasi Eltek Flatpack2 2U dengan beban distribusi 32A / 60A dengan pengontrol Smartpack (CTO20402.xxxx)
Flatpack2 2U Integrated telah dirancang khusus untuk memenuhi permintaan kepadatan yang lebih tinggi dan
solusi daya yang lebih ringkas.
Sangat cocok untuk aplikasi yang membutuhkan yang dapat diperluas, mudah diservis
dan catu daya yang andal, pas dalam ruang minimal
FITUR UTAMA
· SISTEM LENGKAP
· KONTROLER SMARTPACK R
· KONTROL LANJUTAN DAN
PEMANTAUAN MELALUI ETHERNET
PELABUHAN
· USB TYPE A HOST UNTUK PLUG-IN
PERANGKAT (MISALNYA WIFI; FLASH DRIVE)
· USB TYPE B UNTUK KONTROL
· EFISIENSI SUPER TINGGI
RECTIFIER
· MODUL PANAS DIcolokkan
· POSISI PEMUTUS BATERAI 2X
· LVBD (OPSIONAL)
· 6X BEBAN DISTRIBUSI MCB
· LVLD (OPSIONAL)
· TINGGI 2U
· PERSETUJUAN GLOBAL
Data Teknis:
| |
|
|
|
|
|
|
|
|
| MODEL |
DISTRIBUSI 32A |
|
DISTRIBUSI 60A |
|
|
Nomor bagian
(Sistem daya Telecom yang Dikonfigurasi)
|
CTO20402.nnnn |
|
|
CTO20402.nnnn |
|
| |
|
|
|
|
|
|
| MEMASUKAN DATA |
| Tegangan (rentang) |
85-300 VAC (modul HE) 85-264 VAC (modul SHE) |
|
|
|
|
| Frekuensi |
45-66Hz |
|
|
|
|
|
| Konfigurasi listrik |
Individu 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC IT atau 3p230VAC IT |
| Koneksi |
Sambungan belakang pada konektor Faston (6,3 mm) 1) atau blok Terminal, maksimum 16 mm2 |
| DATA KELUARAN |
| Voltase |
-48 VDC |
|
|
|
|
|
| Saat ini (maksimum) |
150 A |
|
|
|
|
|
| DISTRIBUSI BATERAI |
|
| Jumlah pemutus baterai |
2x |
|
|
|
|
|
| Peringkat pemutus baterai |
100 A (maksimum) |
|
|
|
|
| LVBD |
150 A (opsional) |
|
|
|
|
|
| Koneksi |
Sambungan belakang pada M6 Studs |
|
|
|
|
| BEBAN DISTRIBUSI |
|
| Jumlah MCB beban |
6x |
|
|
6x |
|
|
| Muat peringkat MCB |
2-32 A |
|
|
2-60 A |
|
|
| LVLD |
150 A (opsional) |
|
|
150 A (opsional) |
|
| Koneksi |
Sambungan belakang pada blok Terminal, maksimal 4 mm2 |
Sambungan belakang pada blok Terminal, maks 10 mm2 |
| KONTROL DAN PEMANTAUAN |
|
| Unit Kontrol dan Pemantauan |
Smartpack R 3) |
|
|
|
|
|
| Masukan |
6x Input digital (untuk pemantauan peralatan eksternal) |
|
| Keluaran |
6x Relai alarm |
|
|
|
|
|
| Koneksi |
Sambungan sistem belakang pada terminal, maks 2,5 mm2 |
|
| SPESIFIKASI LAINNYA |
|
| Insolasi |
3.0 kVAC – masukan dan keluaran
1,5 kVAC – masukan pembumian
0,5 kVDC – keluaran bumi
|
|
|
|
|
| Suhu Operasional |
-40 hingga +65 °C [-40 hingga +145 °F] |
|
|
|
|
| Suhu penyimpanan |
-40 hingga +85 °C [-40 hingga +185 °F] |
|
|
|
|
| Dimensi (P x L x T) 4) |
482 x 370 x 89 mm [19 x 14,9 x 3,5 inci] |
|
|
| Berat (tidak termasuk modul) |
5 kg [11 pon] |
|
|
|
|
|
| STANDAR DESAIN |
|
| Keamanan listrik |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Lingkungan |
ETSI EN 300 019-2-1 (Kelas 1.2) /-2 (Kelas 2.3) /-3 (Kelas 3.2)
ETSI EN 300 132-2
Kondisi operasi normal sesuai IEC 62040-5-3:2016 klausul 4.2.Kondisi pengoperasian lain sesuai IEC 62040-5-3:2016 klausa 4.3, harus diperhatikan
|
|
1) Ketika sistem dikonfigurasi tanpa opsi perangkat SPD

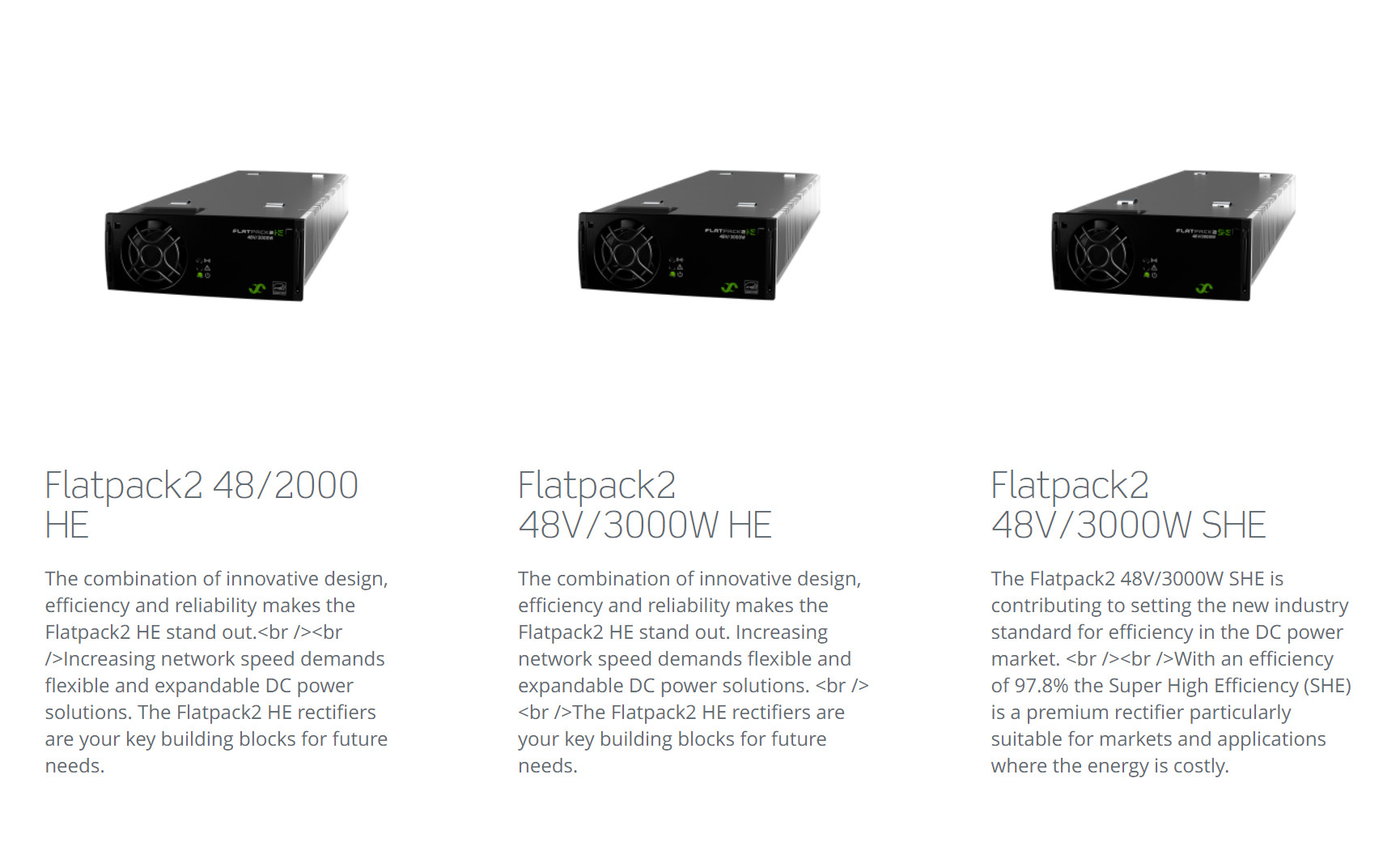

2) Lihat lembar data penyearah Flatpack 2 untuk lebih jelasnya
|
3) Lihat lembar data Smartpack R untuk lebih jelasnya
4) Kedalaman kabinet minimum yang disarankan adalah 400 mm [15,7 inci]
|
