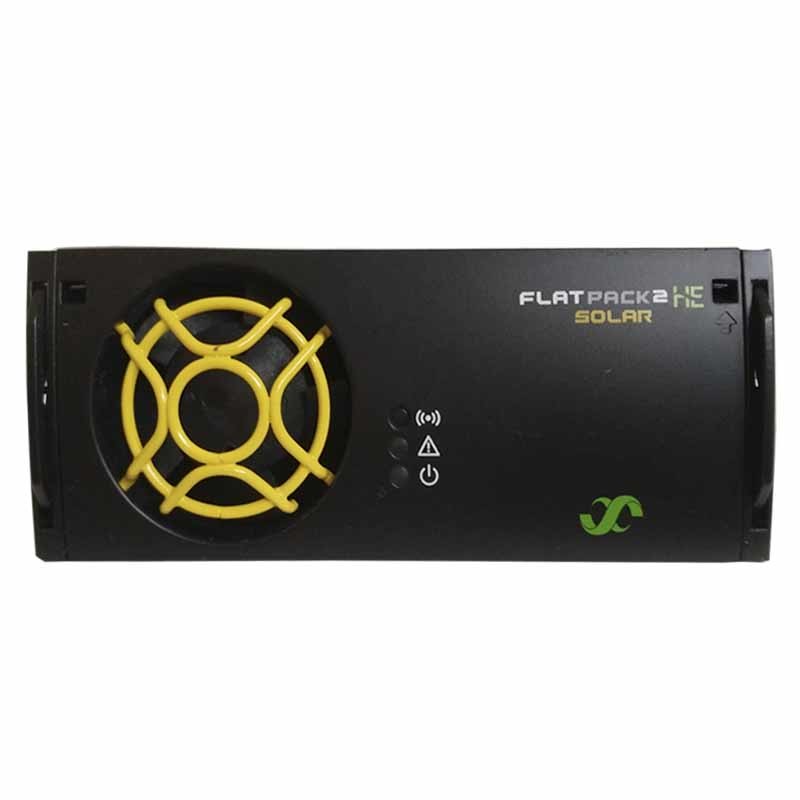

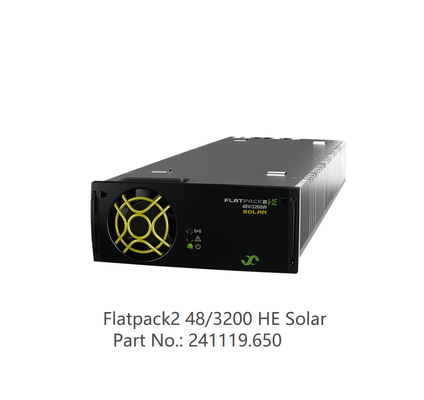

Eltek Solar Charger Flatpack2 48/3200 HE Solar Flatpack2 HE surya 3200W Flatpack2 48V pengisi daya surya (241119.650)
Eltek Solar Charge Extension Kit rak 2U/3U dengan Flatpack2 48/3200HE Flatpack2 48/1500HE (CTZ00000.1358))

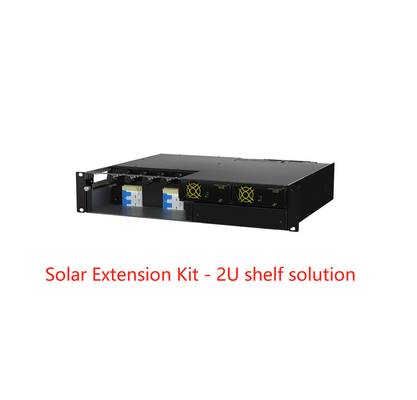

Kit Ekstensi Surya - 2U/3 Ularutan rak
Dirancang khusus dengan konektor MC4 untuk kabel dari panel PV, switch layanan dan SPD opsional.Mekanisme koneksi MC4 depan dan belakang memungkinkan pemasangan mudah di tempat di ruang luar dan dalam ruangan.
Fitur utama
- Flatpack2 HE solar dengan MPPT
- Modul yang dapat disisipkan panas
- Deteksi kesalahan bumi
- Kapasitas PV maksimum 6,4kW
- Panel sambungan PV
- Konektor MC4
- Saklar layanan
- SPD DC Tipe 1+2 (opsional)
Parameter:
|
|
|
|
|
|
|
|
Model |
2U SOLAR EXT. KIT |
3U SOLAR EXT. KIT |
|
Nomor bagian |
CTZ00000.1358 |
CTZ00000.1255 |
|
|
Modul Daya |
|
|
Flatpack2 Solar Charger 1) |
Flatpack2 48/3200 HE Surya |
|
|
|
|
Efisiensi puncak |
97 persen |
|
|
|
|
Jumlah maksimum modul |
Sampai 2 pcs |
Hingga 4 pcs |
|
|
Data masukan (pengisi daya surya) |
|
Tegangan (rentang operasi) |
85-420 VDC |
|
|
|
|
Tegangan (Rentang MPPT) 2) |
100-380 VDC |
|
|
|
|
Tegangan (memulai) |
150 VDC |
|
|
|
|
Arus maksimum |
20.3 ADC |
|
|
|
|
Perlindungan |
Fuse, varistor untuk perlindungan sementara, polaritas terbalik, matikan ketika VIN terlalu rendah, pemeriksaan kesalahan bumi selama memulai |
|
PANEL Koneksi PV |
|
|
Saklar layanan untuk array PV |
2 pcs 2 kutub |
4 pcs 2 kutub |
|
|
Konektor MC4 |
4 pcs (2 pcs per satu array PV |
) 8 pcs (2 pcs per satu array PV) |
|
SPD DC (opsional) |
Hingga 2 pcs (tipe 1+2) |
Hingga 4 pcs (Tipe 2) |
|
|
Output data |
|
|
Tegangan (default) |
53.5 VDC |
|
|
|
|
Tegangan (jarak yang dapat disesuaikan) |
42 3) - 57,6 VDC |
|
|
|
|
Daya maksimum, VIN ≥ 170 VDC |
6400 W |
12800 W |
|
|
Maks arus, @VOUT = 48 VDC |
133 A |
266 A |
|
|
Perlindungan |
Penutupan overvoltage, bukti sirkuit pendek, suhu tinggi, panas plug-in inrush arus pembatas |
|
|
Spesifikasi Lainnya |
|
|
Alarm (LED Merah) |
Penutupan suhu tinggi dan rendah, Gagal Konverter, Penutupan overvoltage pada output, Gagal kipas, Alarm tegangan rendah, Gagal bus CAN |
|
Peringatan (LED Kuning) |
Tegangan masuk rendah, Konverter dalam modus power derate, Batas arus jarak jauh diaktifkan, Tegangan masuk di luar kisaran, berkedip pada overvoltage |
|
Normal (LED hijau) |
Input dan output OK |
|
|
|
|
Suhu operasi |
-40 sampai +75 °C [-40 sampai +167 °F] 3) |
|
|
|
Suhu penyimpanan |
-40 sampai +85 °C [-40 sampai +185 °F] |
|
|
|
|
Dimensi (W x D x H) 5) |
482 x 384 x 89 (2U) mm
[19 x 15,1 x 3,5 inci]
|
482 x 384 x 133 (3U) mm
[19 x 15,1 x 5,3 inci]
|
|
Berat (tidak termasuk modul) |
Sekitar 7 kg |
Sekitar 10 kg |
|
Standar Desain |
|
|
Keamanan listrik |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020, EN 62109-1:2010/-2:2011 |
|
EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-1:2019, EN 61000-6-2:2019,
EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019
|
|
|
Lingkungan |
ETSI EN 300 019-2-1 v2.3.1:2017 (Kelas 1.2)
ETSI EN 300 019-2-2 v2.4.1:2017 (Kelas 2.3)
ETSI EN 300 019-2-3 v2.4.1:2015 (Kelas 3.2)
ETSI EN 300 132-2 v2.6.1:2019
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
|
1) Lihat Flatpack2 lembar data pengisi daya surya untuk rincian
2) Pada tegangan output nominal. MPPT akan beroperasi sampai 100V, tetapi batas arus input maksimum akan menurunkan daya output maksimum
3) Operasi standby / uji (VOUT < 48 VDC) terbatas untuk VIN > 250 VDC
4) +45 sampai +75 °C [+113 sampai +167 °F] dengan kinerja berkurang
5) Rekomendasi kedalaman minimum lemari adalah 400 mm [15,7 inci]
|
