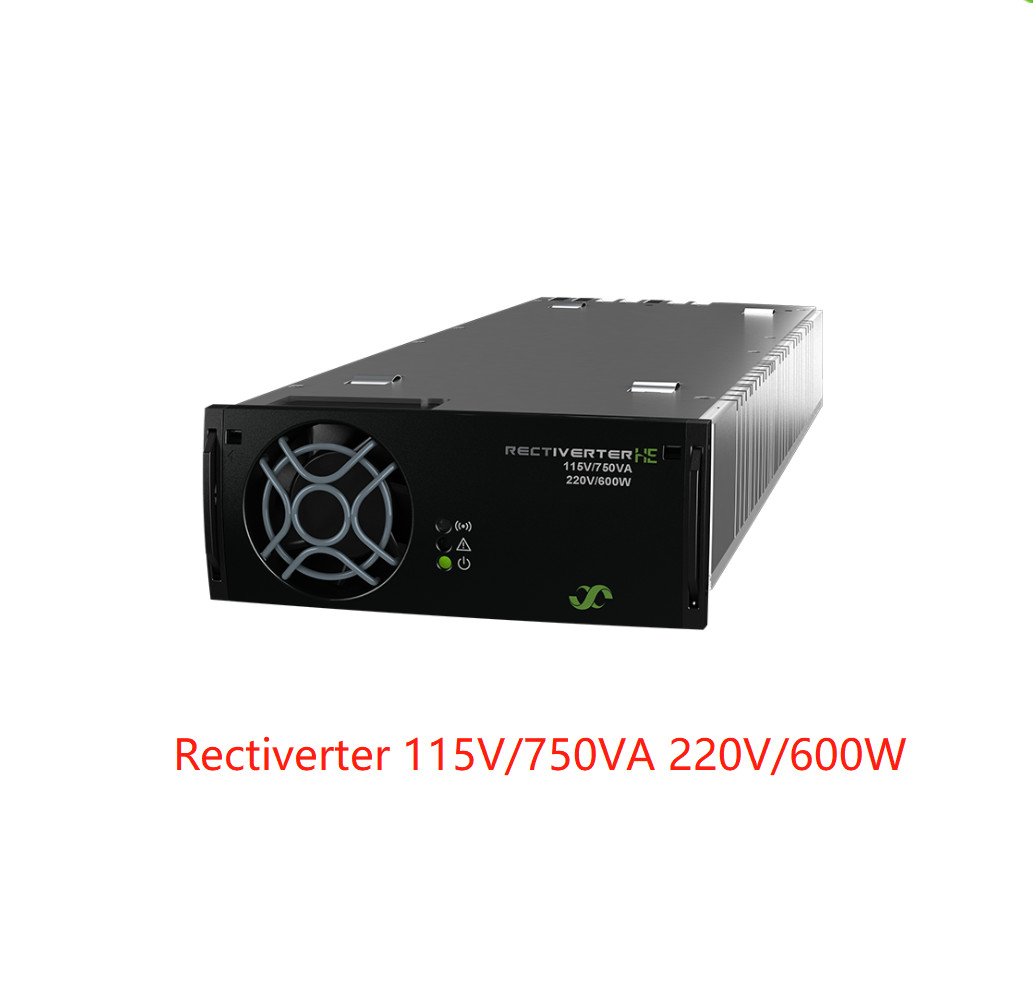

Model / informasi pemesanan 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Nomor bagian 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| DATA OUTPUT AC |
| Tegangan (default) / (rentang yang dapat disesuaikan) 230 VAC / 200 - 240 VAC 115 VAC / 100 - 127 VAC |
| Frekuensi (mode inverter default) 50 Hz (adaptif) 60 Hz (adaptif) |
| Frekuensi (mode inverter yang dapat diatur) 50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif), 94-106Hz6) |
| Daya maksimum (kontinu / kelebihan beban (<15s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Pembagian beban ±5% dari daya aktif dari beban 10 hingga 100% |
| Arus maksimum (kontinu / kelebihan beban (<15s) ) 6.5 ARMS / 8.7 ARMS |
| Arus (maksimum) Trip cepat (20ms) 32 A (6 x nominal) |
| THD < 1.5 % pada beban resistif |
| Perlindungan Sekering di L, Dapat dihubungkan secara panas (hot pluggable), Varistor |
| DATA OUTPUT DC |
| Tegangan (default) / (rentang yang dapat disesuaikan) 122.5 VDC / 97 - 145 VDC |
| Daya (maksimum @input nominal) 1200 W 1) 150 W 0 W 2) 600 W 1) 75 W 0 W 2) |
| Arus (maksimum @VOUT ≤ 108 VDC) 11.11 A 1) 1.38 A - 5.55 A 1) 0.69 A - |
| Waktu tunda, daya output maksimum >10ms; VOUT > 95 VDC (hanya dalam mode penyearah) |
| Pembagian arus (beban 10 - 100%) ±5% dari arus maksimum dari 10 hingga 100% |
| Regulasi Tegangan Statis (beban 10 - 100%) ±0.5% |
| Regulasi Tegangan Dinamis ±5.0% untuk variasi beban 10-90% atau 90-10%, waktu regulasi < 50ms |
| Riak < 500 mVPP , bandwidth 30 MHz |
| Perlindungan Bukti hubung singkat, Pemadaman tegangan lebih, Polaritas terbalik, ORing FET dan Sekering |
| DATA INPUT |
| Tegangan Input AC (rentang / pemutusan LV) 185 - 275 VAC / 170 VAC 95 - 140 VAC / 85 VAC |
| Arus AC (maksimum) 11.5 ARMS 9.1 ARMS 3) 8.2 ARMS 3) 11.3 ARMS 10.1 ARMS 3) 9.2 ARMS 3) |
| Frekuensi (default: rentang sinkronisasi) 47-53 & 57-63 Hz 47-53 & 57-63 Hz |
| Frekuensi (dapat diatur: rentang sinkronisasi) 47-53 Hz, 57-63 Hz atau keduanya (adaptif) |
| Faktor Daya / THD > 0.99 pada beban 70% atau lebih / < 3.5% |
| Perlindungan Input AC Sekering di L dan N, Dapat dihubungkan secara panas (hot pluggable), Varistor |
| Tegangan DC nominal / rentang diperluas4) 102 - 145 VDC / 90 - 102 VDC |
| Arus DC (maksimum) 12.5 A / 18 A selama kelebihan beban (15s) 6.3 A / 9 A selama kelebihan beban (15s) |
| SPESIFIKASI LAINNYA |
| Efisiensi >96% (mode listrik), >95% (mode inverter) >93% (mode listrik), >92% (mode inverter) |
| Isolasi 3.85 kVDC - ACIN/OUT ke PE, 3.55 kVDC - ACIN/OUT ke DC, 4.25 kVDC - ACIN/OUT ke CAN/SYNC, 1.75 kVDC - DC ke PE, 3.5 kVDC - DC ke CAN/SYNC |
|
Alarm: LED Merah Pemadaman tegangan input listrik rendah dan tinggi, Pemadaman suhu tinggi dan rendah, Kegagalan Rectiverter, Relai alarm [NO maks 75 VDC / 100 mA] Pemadaman tegangan lebih pada output, Kegagalan kipas, Alarm tegangan output rendah, Kegagalan bus CAN, Bus sinkronisasi
(Output AC ATAU alarm output DC) hilang dan Sinkronisasi gagal
|
| Peringatan: LED Kuning Rectiverter dalam mode penurunan daya atau dalam mode batas daya atau arus pada port DC atau AC, Batas arus output jarak jauh diaktifkan, Hilangnya komunikasi CAN dengan pengontrol |
| Operasi normal: LED Hijau Output AC dan/atau output DC aktif dan ok |
| MTBF (Telcordia SR-332 Iss.I metode III (a)) 260 000 jam (@ Tambient : 25 °C) |
| Suhu pengoperasian -40 hingga +75°C (-40 hingga +167°F), kelembaban 5 - 95% RH non-kondensasi |
| Penurunan suhu di atas 55°C (131°F) 1200W hingga 480W @ 75°C (167°F) untuk masing-masing, output AC dan DC, (total daya 2000W hingga 800W) |
| Suhu penyimpanan -40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat 109 x 41.5 x 327mm (4.25 x 1.69 x 13”) / 1.95 kg (4.3 lbs) |
| STANDAR DESAIN |
| Keamanan listrik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019, IEC 61000-6-5:2015
EMC EN 62040-2:2006 (emisi C1, kekebalan C2/C3), FCC CFR 47 Bagian 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Lingkungan Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Kondisi pengoperasian lainnya sesuai
IEC 62040-5-3:2016 pasal 4.3, harus diberitahukan
|
|
1) Beban AC memiliki prioritas. Daya dan arus output DC maksimum yang tersedia bergantung pada 3) Jika port DC kelebihan beban menarik tegangan di bawah 97V, arus input dapat meningkat di atas level ini.
beban AC instan dan tegangan input AC; yaitu maksimum 800W/7.4A pada daya AC penuh dan 4) Kinerja berkurang - tidak ada dukungan kelebihan beban, dan untuk output 200 - 240 VAC THD akan meningkat dan input nominal maksimum untuk output 230VAC. daya menurun (menjadi 970W untuk 230 VAC @ 90 VDC) 5) untuk memenuhi persyaratan lonjakan 4kV lonjakan eksternal
2) Port DC masih harus dianggap sebagai port dua arah; tegangan akan hadir jika perlindungan bertenaga listrik diperlukan pada port AC 6) versi FW yang diperlukan ≥ 1.20/1.20
|
