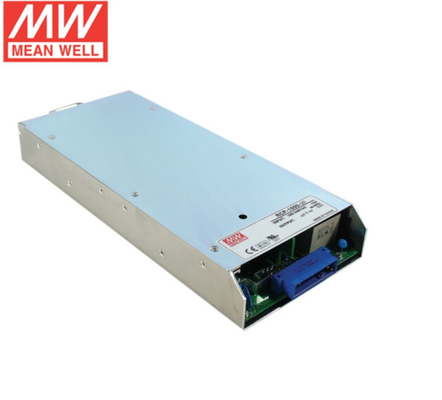

Mean Well RCP series 19 inci power supply 1000W-1800W RCP-1000-12 RC0-1000-24 sistem tenaga
Fitur :
- Solusi ujung depan yang dapat dipasang di rak lengkap: penyearah dan pengisi daya
- 1U profil rendah
- Rak rak 19 inci tersedia
watt:
1000W~18000W
Model :
Kapasitas daya: RCP-1000 /RCP-1600/RCP-2000
Pengisi daya: RCB-1600

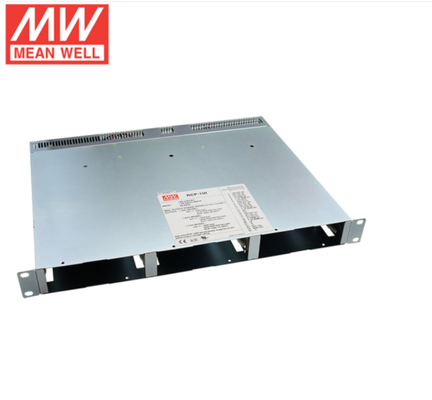

Rak: RCP-1U / RHP-1U / RKP-1U
Pengontrol & Monitor : RCP-MU /RKP-CMU1
Aplikasi
- Otomatisasi industri
- Sistem arsitektur daya terdistribusi
- Solusi nirkabel / telekomunikasi
- Sistem tenaga redundan
- Sistem pengisi daya kendaraan listrik
- Sistem sumber arus konstan
Lembar Teknis:
| MODEL |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
KELUARAN
|
TEGANGAN DC |
12V |
24V |
48V |
| TERPERINGKAT SAAT INI |
60A |
40A |
21A |
| RANGE SAAT INI |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| NILAI DAYA |
720W |
960W |
1008W |
| RIPPLE & KEBISINGAN (maks.)Catatan 2 |
150mVp-p |
200mVp-p |
300mVp-p |
| ADJ TEGANGANRENTANG (SVR) |
11.6 ~ 12.4V |
23.2 ~ 24.8V |
46.3 ~ 49.7V |
| TOLERANSI TEGANGANCatatan 3 |
±1.0% |
±1.0% |
±1.0% |
| PERATURAN GARIS |
±0,5% |
±0,5% |
±0,5% |
| REGULASI BEBAN |
±0,5% |
±0,5% |
±0,5% |
| SETUP, WAKTU BANGKIT |
1000ms, 60ms/230VAC pada beban penuh |
| TAHAN WAKTU (Tips.) |
16ms/230VAC pada beban penuh |
|
MEMASUKKAN
|
VOLTASEJANGKAUAN Catatan.4 |
90 ~ 264VAC 127 ~ 370VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| EFISIENSI (Tips.) |
81% |
87% |
89% |
| ARUS AC (Tips) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| ARUS MASUK (Tips.) |
MULAI DINGIN 50A |
| KEBOCORAN ARUS |
<1.1mA / 230VAC |
|
PERLINDUNGAN
|
KELEBIHAN MUATAN |
105 ~ 125% daya keluaran terukur |
| Jenis perlindungan: Pembatasan arus konstan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
| LEBIH TEGANGAN |
13.2 ~ 16.2V |
26.4 ~ 32.4V |
52.8 ~ 64.8V |
| Jenis perlindungan: Matikan tegangan output daya, nyalakan kembali untuk memulihkan |
| LEBIH SUHU |
Matikan tegangan o/p, pulih secara otomatis setelah suhu turun |
|
FUNGSI
|
KEKUATAN TAMBAHAN |
5V @ 0.3A |
| KONTROL HIDUP-MATI JAUH JAUH |
Dengan sinyal listrik atau kontak kering ON: short OFF: buka |
| RASA JAUH |
Mengkompensasi penurunan tegangan pada kabel beban hingga 0,5V |
| TEGANGAN OUTPUT DAPAT DIPROGRAM |
Penyesuaian tegangan output diperbolehkan hingga 90 ~ 110% dari tegangan output nominal.Silakan merujuk ke Manual Fungsi. |
| SINYAL DC OK |
Sinyal TTL yang terisolasi keluar, Silakan merujuk ke Manual Instalasi |
| AC OK SINYAL |
Sinyal TTL yang terisolasi keluar, Silakan merujuk ke Manual Instalasi |
| PERINGATAN LEBIH DARI SUHU |
Logika " Tinggi " untuk peringatan suhu berlebih, Silakan merujuk ke Manual Instalasi, sinyal terisolasi |
|
LINGKUNGAN
|
SUHU KERJA |
-20 ~ +60℃ (Lihat "Kurva Penurunan") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| SUHUKOEFISIEN |
±0,02%/℃ (0 ~ 50℃) |
| GETARAN |
10 ~ 500Hz, 2G 10 menit/1 siklus, 60 menit.masing-masing sepanjang sumbu X, Y, Z |
|
KESELAMATAN & EMC
(Catatan 5)
|
STANDAR KEAMANAN |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 disetujui |
| MENAHAN TEGANGAN |
I/PO/P:3KVAC I/P-FG:2KVAC O/P-FG:0.7KVDC |
| RESISTENSI ISOLASI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISI EMC
|
Parameter |
Standar |
Tingkat Tes / Catatan |
| Diadakan |
BS EN/EN55032 (CISPR32) |
Kelas B |
| Terpancar |
BS EN/EN55032 (CISPR32) |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
----- |
| Tegangan Berkedip |
BS EN/EN61000-3-3 |
----- |
|
KEKEBALAN EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parameter |
Standar |
Tingkat Tes / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 3, udara 8KV;Level 2, kontak 4KV |
| Terpancar |
BS EN/EN61000-4-3 |
Tingkat 3 |
| EFT / Meledak |
BS EN/EN61000-4-4 |
Tingkat 3 |
| Lonjakan |
BS EN/EN61000-4-5 |
Tingkat 4, 4KV/Line-Earth ;Level 3, 2KV/Line-Line |
| Diadakan |
BS EN/EN61000-4-6 |
Tingkat 3 |
| Medan gaya |
BS EN/EN61000-4-8 |
Tingkat 4 |
| Penurunan Tegangan dan Gangguan |
BS EN/EN61000-4-11 |
>95% penurunan 0,5 periode, penurunan 30% 25 periode,
>95% interupsi 250 periode
|
|
YANG LAIN
|
MTBF |
840.8K jam min.Telcordia SR-332 (Bellcore) ;107,4K jam min.MIL-HDBK-217F (25℃) |
| DIMENSI |
295*127*41mm (L*W*H) |
| SEDANG MENGEMAS |
1.93Kg;6 pcs/12.6Kg/1.04CUFT |
| CATATAN |
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban pengenal, dan suhu sekitar 25℃.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0,1uf & 47uf.
3. Toleransi : meliputi toleransi pengaturan, pengaturan saluran dan pengaturan beban.
4. Penurunan daya mungkin diperlukan di bawah tegangan input rendah.Silakan periksa kurva penurunan untuk lebih jelasnya.
5. Catu daya dianggap sebagai komponen yang akan dipasang pada peralatan akhir.Semua tes EMC telah dijalankan dengan memasang unit pada
pelat logam 720mm*360mm dengan ketebalan 1mm.Peralatan akhir harus dikonfirmasi ulang bahwa masih memenuhi arahan EMC.Untuk panduan tentang cara
melakukan tes EMC ini, silakan lihat "Pengujian EMI dari catu daya komponen."(seperti yang tersedia di http://www.meanwell.com)
6. Penurunan suhu sekitar 3,5℃/1000m dengan model tanpa kipas dan 5℃/1000m dengan model kipas untuk ketinggian operasi lebih tinggi dari 2000m (6500ft).
Penafian Tanggung Jawab Produk: Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx
|
