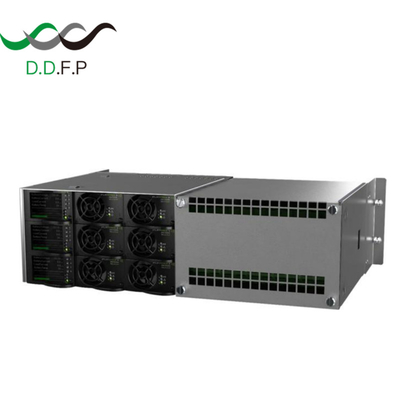

Sistem daya DC Eltek Flatpack S 3U 24V/3x2kW CA0603.001 FPS 24V 6kw 6*230V Bulk
Deskripsi:
Dengan pilihan alarm dan pemantauan yang fleksibel yang dikombinasikan dengan keluaran massal, sistem 3U ini adalah blok bangunan yang luar biasa untuk berbagai aplikasi industri.
Fitur utama
- Rak Flatpack S 3U 3x2kW memiliki 3 sistem DC terpisah yang terdiri dari 2 penyearah redundan dan 1 pengontrol. Untuk fleksibilitas, dua dari sistem ini dapat diparalelkan untuk membuat sistem dengan 4 penyearah untuk daya keluar yang lebih besar atau peningkatan redundansi. Semua penyearah memiliki umpan AC terpisah yang memungkinkan sumber AC redundan untuk setiap keluaran.
- Sinyal DC oke keluaran relai tersedia untuk setiap pasang penyearah. Untuk peningkatan pemantauan dan kontrol, satu pengontrol Smartpack S dapat dipasang untuk setiap pasang penyearah dan keluaran.
- Selain lebih banyak keluaran relai peringatan dan alarm, ia menyediakan pengaturan, status, dan log melalui tampilan atau port Ethernet.
Aplikasi
Industri Lepas Pantai, Kelautan, dan Proses
Aplikasi di pasar ini menuntut sistem daya DC yang canggih, andal, dan aman. Flatpack S memberikan kepadatan daya terdepan di industri di segmennya, banyak fungsi keselamatan, rentang suhu pengoperasian yang luas, dan keandalan yang luar biasa dalam rumah kecilnya.
Filter masukan AC memastikan kepatuhan terhadap Aturan DnV untuk Klasifikasi Kapal, Kecepatan Tinggi & Kerajinan Ringan dan standar Lepas Pantai DnV.
FITUR DAN KEUNGGULAN PRODUK
Penyearah Flatpack S
Keluarga Flatpack S akan mencakup model yang mencakup sebagian besar aplikasi dalam hal tegangan dan daya keluaran, efisiensi, dan persyaratan khusus. Semua penyearah memiliki fitur perlindungan diri yang cerdas seperti pengurangan daya keluaran pada suhu tinggi atau listrik utama rendah.
Model dengan peningkatan perlindungan tegangan lebih keluaran juga tersedia. Flatpack S 24/1000 SIL3 OVP, memiliki SIL3 pada tegangan keluaran melebihi 30V. Ia mampu menangani kegagalan ganda dan memiliki interval uji bukti yang melebihi 15 tahun.
Sistem DC
Rak Flatpack S 3U 3x2kW memiliki 3 sistem DC terpisah yang terdiri dari 2 penyearah redundan dan 1 pengontrol. Untuk fleksibilitas, dua dari sistem ini dapat diparalelkan untuk membuat sistem dengan 4 penyearah untuk daya keluar yang lebih besar atau peningkatan redundansi. Semua penyearah memiliki umpan AC terpisah yang memungkinkan sumber AC redundan untuk setiap keluaran.
Sinyal DC oke keluaran relai tersedia untuk setiap pasang penyearah. Untuk peningkatan pemantauan dan kontrol, satu pengontrol Smartpack S dapat dipasang untuk setiap pasang penyearah dan keluaran. Selain lebih banyak keluaran relai peringatan dan alarm, ia menyediakan pengaturan, status, dan log melalui tampilan atau port Ethernet
Parameter:
| Umpan individual | Fase Tunggal untuk setiap penyearah |
| Tegangan | 230 VAC/DC nominal, maks 300 VAC/DC* |
| Arus Maksimum | 5.9 Arms untuk setiap umpan* |
| Koneksi | 2 x 2.5mm2 untuk setiap penyearah; L + N
3 x lug kabel M6 belakang; PE |
| * Untuk detailnya, lihat lembar data untuk penyearah yang berlaku. |
| OUTPUT DC |
| Tegangan | 24 Vdc* |
| Arus Maksimum | 3 x 83 A sistem * |
| Koneksi | 6 x 16/25mm2 (3 x VDC+ dan 3 x VDC-) Dapat diparalelkan dengan tautan. |
| * Untuk detailnya, lihat lembar data untuk penyearah yang berlaku. |
| SPESIFIKASI LAINNYA |
| # penyearah | 2 posisi untuk setiap keluaran (4 jika diparalelkan) |
| # pengontrol | 1 posisi untuk setiap keluaran |
| Isolasi | 3.0 kVAC - masukan ke keluaran
1.5 kVAC - masukan ke bumi
0.5 kVDC - keluaran ke bumi |
| Suhu pengoperasian | -40 hingga +85°C (-40 hingga +185°F) * |
| Suhu penyimpanan | -40 hingga +85°C (-40 hingga +185°F) |
| Pemasangan | Dipasang di belakang ke rangka 19" atau pelat pemasangan (default) Dipasang rata di depan ke rangka 19" (opsional, p/n 278626) |
| MTBF | > 500, 000 jam Telcordia SR-332 Edisi 1, metode III (a) (Tambien: 45°C) |
| IEC Prot. Cl. | IP20 |
| Dimensi | o Tinggi: 132.5 mm (3U)
o Lebar: 482.6 mm (agar sesuai dengan pemasangan 19,,) o Kedalaman: 300 mm termasuk braket pemasangan belakang, 252 mm tanpa braket. Kedalaman 300 mm diperlukan di kabinet tertutup untuk aliran udara |
| Berat | CS0603.000 7.8 kg (17.2 lbs) tidak termasuk modul CS0603.001 6.0 kg (13.2 lbs) tidak termasuk modul |
| * lihat lembar data penyearah untuk detail tentang penurunan suhu |
| KONTROL, PEMANTAUAN, DAN ALARM |
Tanpa pengontrol
Koneksi
Dengan Smartpack S
Koneksi | Alarm penyearah yang terhubung seri untuk setiap pasang penyearah ⑴ 2 x 1.5mm2; COM, NC (Untuk dimuat dengan maksimum 30V dan 100mA) Penginderaan arus baterai ⑵
Penginderaan sekering baterai dan beban ⑵
2 LVD⑵
10 x 1.5mm2 |
| | Suhu, masukan, dan koneksi keluaran alarm pada pengontrol ⑵ |
(1) lihat lembar data penyearah untuk detail
(2) lihat lembar data Smartpack S untuk detail |
| STANDAR YANG BERLAKU |
| Keamanan listrik | IEC 60950-l/-3rdedisi
UL60950-l/-3rdedisi |
| EMC | ETSI EN 300 386 V.l.4.1
EN 61000-6-1 (kekebalan, industri ringan)
EN 61000-6-2 (kekebalan, industri)
EN 61000-6-3 (emisi, industri ringan)
EN 61000-6-4 (emisi, industri)
FCC Bagian 15 Subbagian 109 |
| Harmonik Listrik Utama | EN 61000-3-2 |
| Kelautan | DNV-OS-D202, Bab 2 Bagian 4 (DNV 2.4) o Suhu CL B o Kelembaban CL B
o Getaran CL A
o EMC CL B*) |
| Lingkungan | ETSI EN 300 019-2-1 Kelas 1.2
ETSI EN 300 019-2-2 Kelas 2.3
ETSI EN 300 019-2-3 Kelas 3.2
ETSI EN 300 132-2
Sesuai RoHS |
| *)ClassAforCA0603.001 |
