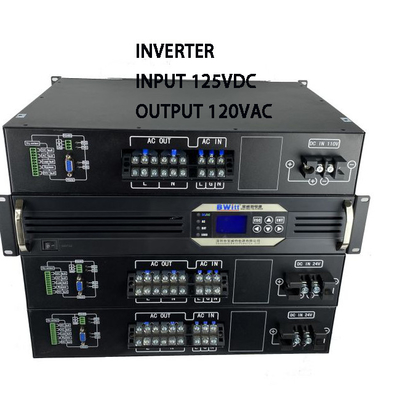

Inverter Seri DT-1000 gelombang sinus murni adalah ekspansi baru BWITT
sesuaikan inverter. Seri ini adalah rak 19” profesional dengan
berbagai pilihan untuk memenuhi aplikasi.
Deskripsi:
Inverter rak jenis ini dengan solusi inverter input ganda generasi baru
dirancang untuk bidang aplikasi komunikasi, yang cocok untuk tinggi
keandalan sistem komunikasi. Solusi ini dilengkapi dengan daya AC 230V
pasokan dan Input daya DC 24V, yang mengisi kesenjangan antara daya UPS tradisional
pasokan dan solusi inverter gelombang sinus murni umum.
Ia menggunakan struktur desain baru yang membantu pengguna untuk menyediakan AC yang Murni, stabil, dan tahan lama
daya untuk beban kritis, dan memiliki keandalan yang sama tingginya dengan sistem catu daya AC.
Karakteristik desain dari inverter gelombang sinus murni komunikasi khusus memastikan
konversi mulus antara catu daya AC dan DC, hampir tidak ada konversi
penundaan, dan bangun dalam sakelar statis.
Fitur utama:
Rak 19” standar pasang 2 RU Chassis;
Output gelombang sinus sejati (T.H.D< 3%)；
Informasi data tampilan Lcd digital 128*64 besar, 4 tampilan led berfungsi;
5 Rute Kontak Kering untuk sistem (kesalahan input DC, kesalahan input AC, kelebihan beban
informasi, informasi by-pass dan kesalahan output)；
Port komunikasi RS232 dan RS485 & SNMP Opsional；
Uji mandiri saat dinyalakan, Mulai output Lunak, Mulai ulang otomatis saat Ac atau Dc pulih;
Fungsi sakelar otomatis: DC ke AC, bypass AC, kurang dari 5ms;
Pemantauan real-time dari status pengoperasian sistem, Alarm yang dapat didengar dan visual;
Rekam pesan alarm historis dan dapat ditanyakan;
Bangun dalam penstabil tegangan Menstabilkan tegangan AC;
Bypass pemeliharaan / DC tersedia;
Perlindungan: Perlindungan beban pendek, perlindungan kelebihan beban, tegangan baterai berlebih/kurang
perlindungan, arus berlebih, suhu berlebih;
Aplikasi:
Semua aplikasi penting bisnis dan semua jenis beban AC.
Desainnya modular dan dapat diskalakan dengan hot-swappable
modul inverter yang memastikan Waktu Rata-Rata untuk Perbaikan yang rendah
pengurangan biaya layanan dan memenuhi perubahan
kebutuhan untuk ekspansi di masa mendatang.
Parameter:
| Model |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| INPUT |
| Tegangan Input Baterai |
125Vdc |
| Rentang Tegangan Baterai |
100-150Vdc |
| Arus Input DC |
10A Maks |
20A Maks |
30A Maks |
| Tegangan Input Bypass |
120VACNorm
66.6A Maks
|
| Rentang Tegangan Bypass |
100-140VAC
30A Maks
50A Maks
60AMaks
|
| Frekuensi Input AC |
60Hz |
| Rentang Frekuensi |
43~67Hz |
| PF |
>0.8 |
| OUTPUT |
| Kapasitas Output |
1000VA |
2000VA |
3000VA |
| Kapasitas Output Terukur |
800W |
1600W |
2400W |
| Tegangan Output Terukur |
120VAC (Mode Inverter)- |
| Arus Output Terukur |
6.67A |
13.3A |
20A |
| Rentang Tegangan Output |
120Vac(Toleransi ±1.5% @Mode Inverter) |
| Efisiensi Output |
≥85% (Mode Inverter) |
| Frekuensi Output |
60Hz |
| Gelombang Output |
Sinus Murni |
| THD |
≤3% (Beban Garis) |
| Waktu Sakelar (By pass ke mode Inverter) |
≤5ms (Dengan Beban) |
| FITUR PELINDUNG |
| Perlindungan Sakelar Vol. Bawah AC |
≤90Vac (Tegangan Balik≥10Vac) |
| Perlindungan Sakelar Volt. Lebih AC |
≥140AC |
| Suhu Berlebih |
Ya (Sakelar Otomatis) |
| BAT. titik perlindungan tegangan rendah |
≤90 |
| Alarm Tegangan Rendah Baterai |
90±0.5 |
| Titik perlindungan tegangan berlebih baterai |
≥155VDC |
| Titik pemulihan tegangan berlebih baterai |
≥145VDC |
|
Pendinginan
|
2*Kipas
4*Kipas
|
2*Kipas |
4*Kipas |
| Kontrol Suhu@ Suhu Dalam.>45℃ & Kecepatan Sesuai dengan Kapasitas Output@ Kapasitas Output >50% |
| PERLINDUNGAN ARUS LEBIH OUTPUT |
| Kapasitas Kelebihan Beban |
Terus bekerja @kelebihan beban 110% |
| Kapasitas Kelebihan Beban |
Terus bekerja 60s@ kelebihan beban110%~130% |
| Kapasitas Kelebihan Beban |
Terus bekerja 10s@kelebihan beban >150% |
| Perlindungan Suhu Berlebih |
Ya |
| Perlindungan hubung singkat |
Ya (Jangan uji di bawah Sambungan AC) |
| Perlindungan koneksi terbalik |
Ya |
| OVP Output |
≥144VAC(Mode Inverter) |
| Alarm tegangan rendah output |
≤88VAC (Mode Inverter) |
| KESELAMATAN DAN EMC |
| Kekuatan dielektrik (AC-Chassis) |
3500Vdc/10mA//1min .Tidak ada flash over, tidak ada kerusakan, tidak ada busur (Hanya prioritas Input AC) |
| Kekuatan dielektrik (DC-Chassis) |
750Vdc/10mA/1min. Tidak ada flash over, tidak ada kerusakan
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 dan IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| KINERJA UJI LINGKUNGAN |
| Suhu Ambien. |
-20~ +50℃ |
| Pengoperasian suhu tinggi |
50±2℃ (beban terukur 24J) |
| Pengoperasian suhu rendah |
-20±2℃ (beban terukur 24J) |
| Penyimpanan suhu tinggi |
80±2 ℃,24J |
| Penyimpanan suhu rendah |
-40±2℃,24J |
| Kelembaban |
0~90%, Tidak ada kondensasi kelembaban |
| Ketinggian Pengoperasian (m) |
Daya Penuh ketinggian di bawah 2000m. >2000m penurunan daya -2% / 100m, ketinggian maks 5000m |
| KOMUNIKASI |
| Rs232 & Rs485 |
Ya |
| SNMP |
Opsional |
| Kontak Kering |
5 grup |
| TAMPILAN LCD |
|
Status LCD
|
Tegangan input dan output, Frekuensi, Arus Output, Suhu., Laju Beban, LOGO dll.
|
|
Status Inverter
|
Jaringan Listrik Normal, Inverter Normal, Tegangan Rendah Baterai dan kelebihan beban output dll.
|
| PENGUKURAN |
| Ukuran P*L*T(mm) |
482*347*88mm |
482*430*88mm |
| Berat |
11.5KG |
15KG |
