Inverter gelombang sinus murni seri DT-1000 adalah BWITT baru memperluas
Serial ini adalah rak profesional 19 ′′ dengan
berbagai pilihan untuk memenuhi aplikasi.
Deskripsi:
Jenis ini Inverter Rack mount dengan generasi baru solusi inverter input ganda
dirancang untuk bidang aplikasi komunikasi, yang cocok untuk
Keandalan sistem komunikasi. Solusi ini dilengkapi dengan daya 230V AC
pasokan dan 24V DC power Input, yang mengisi kesenjangan antara daya UPS tradisional
pasokan dan solusi inverter gelombang sinus murni umum.
Ini menggunakan struktur desain baru yang membantu pengguna untuk menyediakan AC murni, stabil dan tahan lama
daya untuk beban kritis, dan memiliki keandalan tinggi yang sama dengan sistem catu daya AC.
Karakteristik desain dari komunikasi khusus inverter gelombang sinus murni memastikan
konversi mulus antara catu daya AC dan DC, hampir tidak ada konversi
Penundaan, dan membangun dalam saklar statis.
Fitur utama:
️Standar 19 Rack mount2 RU Chassis;
️Output gelombang sinus sejati (T.H.D < 3%);
️Layar Lcd digital besar 128*64 menampilkan informasi data,4 layar led yang berfungsi;
️5 Rute Kontak kering untuk sistem (kesalahan input DC, kesalahan input AC, kelebihan beban
informasi, informasi bypass dan kesalahan output);
️RS232 dan RS485 & Opsional SNMP komunikasi Port;
️Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
️Fungsi switch otomatis: DC ke AC, bypass AC, kurang dari 5ms;
️Pemantauan real-time status operasi sistem,Alarm suara dan visual;
️Mencatat pesan alarm historis dan dapat ditanyakan;
️Membangun dalam regulator tegangan Stabilisasi tegangan AC;
️Pengecualian pemeliharaan / DC tersedia;
️Perlindungan: Perlindungan beban pendek, perlindungan overload, baterai over/under voltage
perlindungan, atas arus, atas suhu;
Aplikasi:
Semua aplikasi bisnis kritis dan semua jenis beban AC.
Desainnya modular dan dapat diskalakan dengan hot- swappable
modul inverter yang memastikan waktu rata-rata yang rendah untuk perbaikan
mengurangi biaya layanan dan memenuhi perubahan
kebutuhan untuk ekspansi di masa depan.
Parameter:
| Model |
BWT48/230-1KVA |
| Input |
| Tegangan Masuk Baterai |
48Vdc |
| Jangkauan Tegangan Baterai |
42-58Vdc |
| DC Input Current |
23.8A Max |
| Tegangan Masuk Bypass |
230Vac Normal |

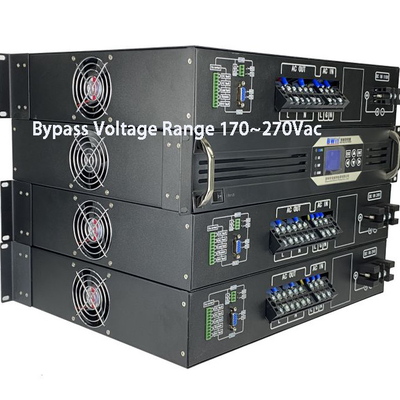

| Jangkauan Tegangan Bypass |
170 ~ 270Vac |
| Frekuensi Masukan AC |
50Hz |
| Jangkauan Frekuensi |
43 ~ 67Hz |
| PF |
> 0.8 |
| Output |
| Kapasitas output |
1000VA |
| Kapasitas Output Nominal |
800W |
| Tegangan output nominal |
230VAC (modus Inverter) |
| Listrik output nominal |
3.47A |
| Jangkauan Tegangan Keluar |
230Vac ((Toleransi ±1,5% @Inverter Mode) |
| Efisiensi Output |
≥85% (Mode Inverter) |
| Frekuensi output |
50Hz |
| Gelombang output |
Gelombang sinus murni |
| THD |
≤ 3% (Pengisian Jalur) |
| Switch Time (Dengan melewati ke mode Inverter) |
≤5ms (Dengan beban) |
| Fitur pelindung |
| AC di bawah Proteksi Switch Tegangan |
≤176Vac (tekanan backlash≥10Vac) |
| Perlindungan AC atas Switch Tegangan |
≥264AC |
| Suhu Terlalu Tinggi |
Ya (Switch otomatis) |
| Baterai di bawah titik perlindungan tegangan |
≤ 40VDC |
| Baterai Alarm tegangan rendah |
43VDC ± 0.5 |
| Titik perlindungan tegangan lebihan baterai |
≥60VDC |
| Titik pemulihan tegangan lebihan baterai |
≤ 57VDC |
| Output Lebih dari Perlindungan Saat Ini |
| Kapasitas Lebih dari Beban |
Lanjutkan bekerja 60s@100%
|
| Kapasitas Lebih dari Beban |
Terus bekerja 10s@121%
|
| Perlindungan Terlalu Suhu |
Ya, aku tahu. |
| Perlindungan sirkuit pendek |
Ya (Jangan uji dengan AC Connect) |
| Perlindungan koneksi terbalik |
Ya, aku tahu. |
| Output OVP |
≥ 264VAC ((Mode Inverter) |
| Alarm tegangan rendah output |
≤176VAC (mode Inverter) |
| KESELAMATAN DAN EMC |
| Kekuatan dielektrik ((AC-Chassis) |
3500Vdc/10mA//1min.Tidak ada flash over, tidak ada kerusakan, tidak ada busur (Hanya prioritas input AC) |
| Kekuatan dielektrik ((DC-Chassis) |
750Vdc/10mA/1min. Tidak ada flash over, tidak ada kerusakan
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 dan IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Kinerja Uji Lingkungan |
| Suhu lingkungan. |
-20 ~ +50°C |
| Pendinginan |
2* Penggemar |
| Operasi suhu tinggi |
50±2°C (beban nominal 24H) |
| Operasi suhu rendah |
-20±2°C (beban nominal 24H) |
| Penyimpanan suhu tinggi |
80 ± 2 °C, 24H |
| Penyimpanan suhu rendah |
-40±2°C, 24 jam |
| Kelembaban |
0 ~ 90%, Tidak ada kondensasi kelembaban |
| Ketinggian operasi (m) |
Ketinggian Daya penuh hingga 2000m. -2% / 100m, ketinggian maksimum 5000m |
| Komunikasi |
| Rp232 & Rs485 |
Ya, aku tahu. |
| SNMP |
Opsional |
| Kontak kering |
Kelompok 5 |
| Tampilan LCD |
|
Status LCD
|
Input dan output Voltage, Frekuensi, Output Current, Temp., Load Rate, LOGO dll.
|
|
Status Inverter
|
Normal Main, Inverter Normal, Baterai Under-voltage dan output overload dll
|
| Pengukuran |
| Ukuran W*D*H(mm) |
482mm * 347mm * 88mm (2RU) |
| Berat badan |
11.5kg |
