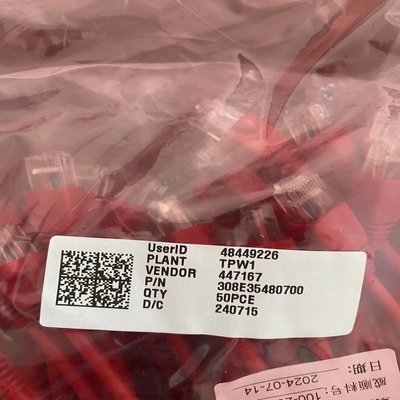

Eltek Harness Kabel Sinkronisasi Rak ke Rak P/N 308E35480700 Inti Daya

Routing Kabel DC yang Benar

Gambar 10 menunjukkan rute kabel yang tepat untuk koneksi pemutus sirkuit. Semua kabel pemutus sirkuit harus diarahkan melalui bukaan kabel ke kiri, ketika melihat bagian belakang rak,dari titik koneksi. CATATAN: Routing kabel dengan cara lain dapat membahayakan personel atau sistem.

Sirkuit 9 berisi empat pemutus sirkuit dan dua puluh koneksi sekering GMT. Semua koneksi keluaran DC dapat diakses dari belakang (Gambar 12),sedangkan pemutus sirkuit dan sekering dapat diakses dari depan (Gambar 11).

Membuat koneksi keluar dan kembali GMT dengan menggunakan sekrup kompresi pada pita terminal GMT yang dapat diakses dari belakang (Gambar 12).Pilih ukuran kawat sesuai dengan spesifikasi dalam bagian . kabel GMT harus diarahkan langsung ke bawah melalui lubang kabel tepat di bawah blok terminal GMT. torsi M3 ini sekrup untuk 4.5 in-lbs.Menginstal sekering ke slot yang tepat di blok sekering GMT yang ditunjukkan pada Gambar 11Untuk koneksi pemutus sirkuit output beban dan kembali (posisi A dan B), sambungkan lug ke baut ganda 1⁄4 ′ -20 dengan pusat 5/8 ′, dapat diakses dari belakang, seperti yang ditunjukkan pada Gambar 12.Pemutus sirkuit dapat ditemukan di belakang pintu distribusi di sisi kanan sistem ketika dilihat dari depan (Gambar 11). Ukuran kabel dan lug sesuai dengan spesifikasi dalam bagian “Syarat Kaluaran DC” pada halaman 10.Kabel pemutus harus diarahkan melalui lubang kabel di sisi kiri rak ketika dilihat dari belakang (Gambar 10). Jangan menghubungkan beban peralatan ke koneksi keluaran yang dilindungi LVD.

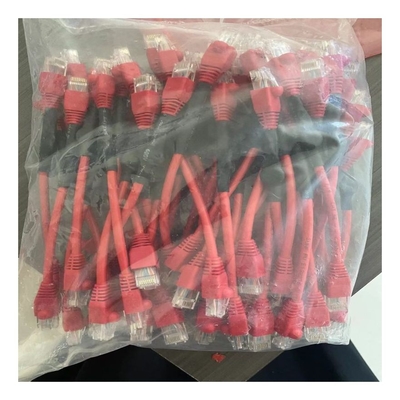

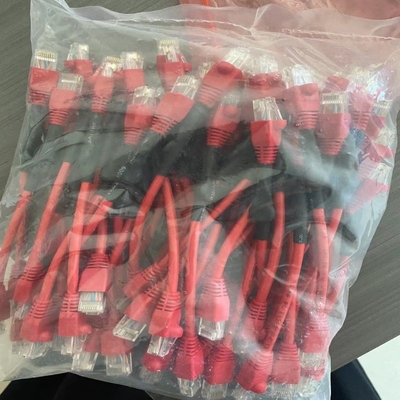

Tampilan Produk

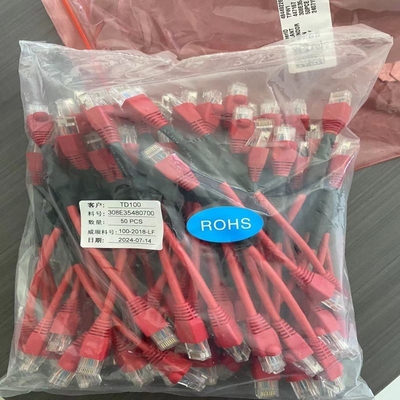

Pengiriman
