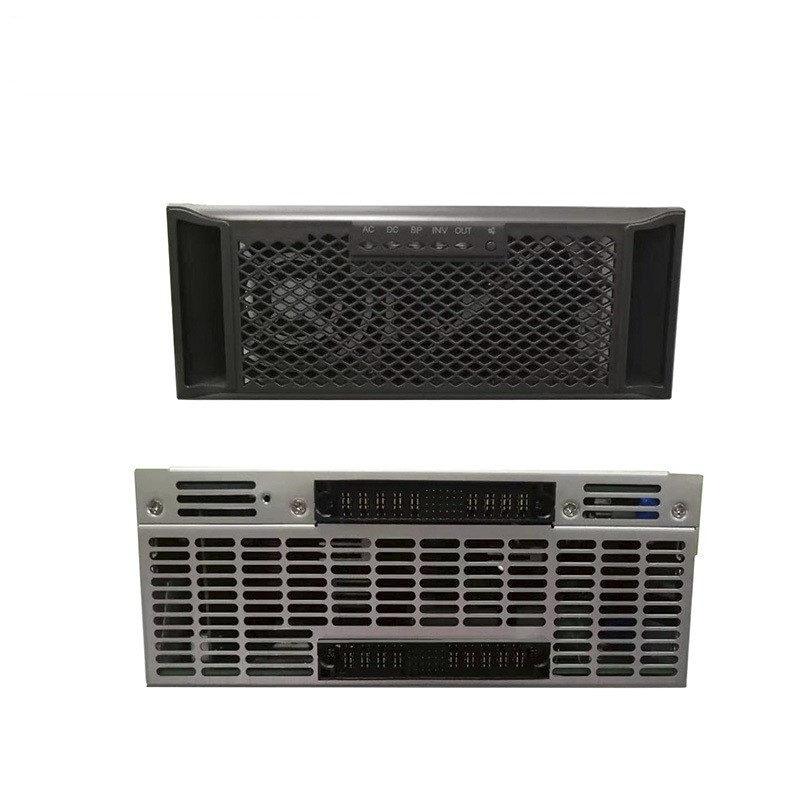

BWT1500 serial 220Vdc &220Vdc modular parallel connection inverter is an inversion device that converts 220V dc/220Vdc power supplied by communication DC power supply into 220V/50Hz sinusoidal AC power. Melalui konversi pada daya DC masukan, inverter gelombang sinus murni menawarkan pengguna daya AC yang stabil dan Non-distorsi.Ini menawarkan perangkat kunci kekuatan voltase output fleksibel dan frekuensi.
Fitur
Kontrol digital: Mengadopsi teknologi SPWM digital dan frekuensi tinggi DSP 32 bit, menampilkan kemampuan anti-interferensi yang kuat, kecepatan perhitungan yang cepat, kecerdasan tinggi,presisi kontrol yang akurat dan bentuk gelombang output murni
Desain redundant paralel N + 1: Ini dapat membentuk sistem pasokan listrik redundant paralel N + 1. Modul adalah cadangan satu sama lain, dengan keandalan tinggi dan konfigurasi yang fleksibel.Informasi data layar LCD digital besar 128*64,4 LED display bekerja;
Tidak ada teknologi master-slave paralel: Operasi dan koneksi paralel dari setiap modul dikendalikan secara independen oleh DSP built-in, tidak ada titik kegagalan tunggal,aliran independen antara modul.

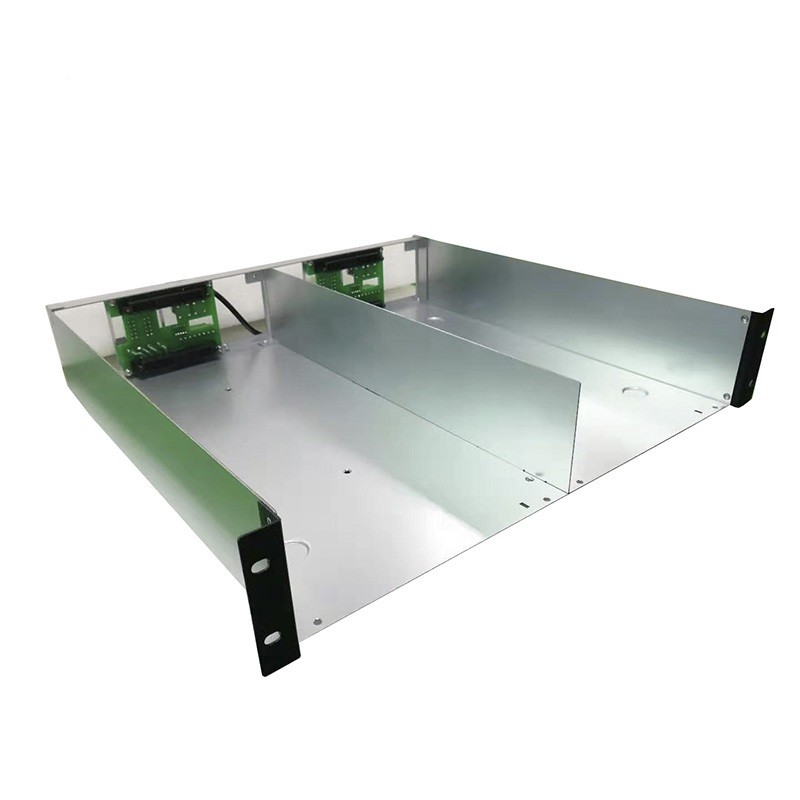

Dengan colokan panas: tidak perlu melakukan pengaturan parameter dan operasi, colokan dan mainkan, modul secara otomatis memasuki keadaan kerja normal, pemeliharaan dan penggantian sederhana dan cepat.
Modul built-in bypass: Pengguna dapat memilih prioritas inverter atau prioritas bypass
Manajemen pemantauan: panel indikator, alarm suara dan cahaya kesalahan, antarmuka komunikasi RS485 dan kontak kering kesalahan.
Fungsi perlindungan: Ini memiliki fungsi input over-voltage, output over-voltage, over-temperature, short-circuit dan sebagainya.

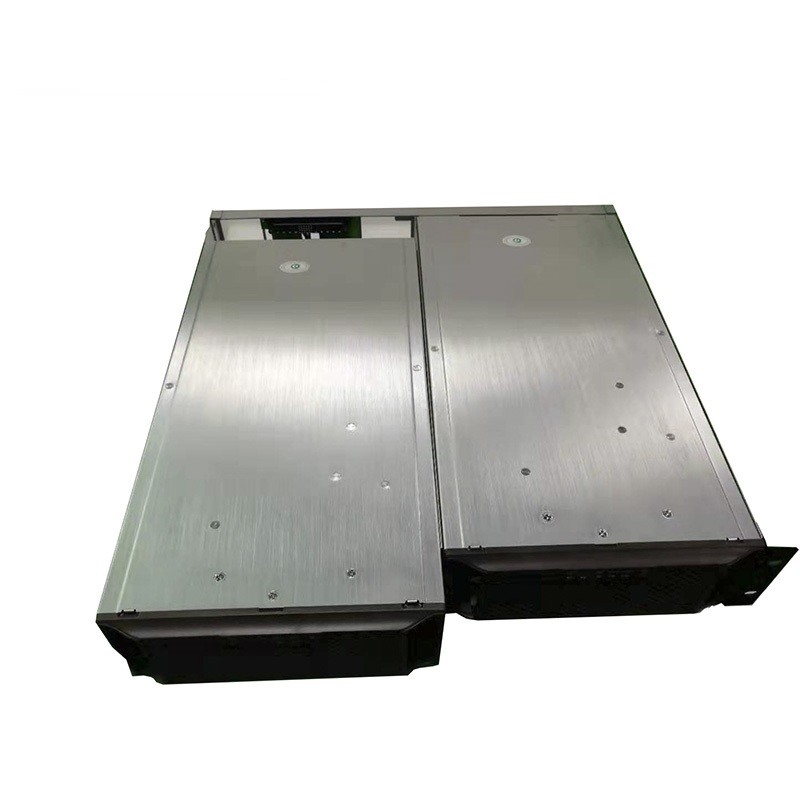

Kepadatan daya tinggi: 1/2 19 ′′ desain lebar, volume hanya setengah lebar inverter konvensional, menghemat ruang dan paralel yang nyaman.
Spesifikasi
| Data Teknis |
| Model |

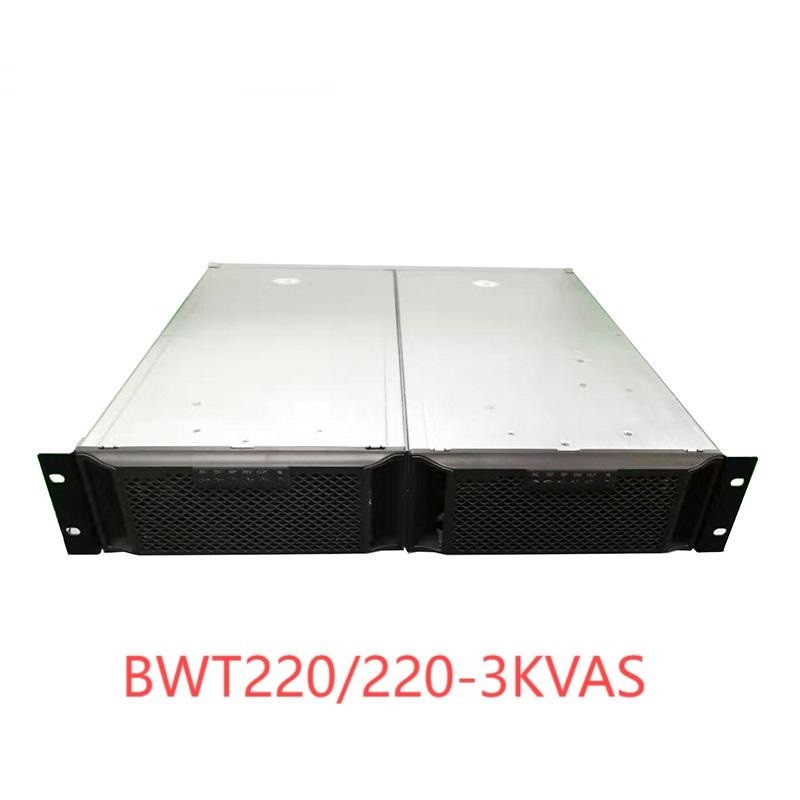

BWT220/220-3KVAS |
| Input |
| Tegangan Masuk DC |
220Vdc |
| DC Input Current |
13.6Max |
| Jangkauan Tegangan Masuk DC |
190-270V |
| Pengisian kembaliNoise Saat ini |
≤ 10% |
| PF |
0.8 |
| AC BY-PASS INPUT |
| Jangkauan Tegangan Masuk |
270V-190V ((± 10Vac) |
| Listrik Masuk Nominal |
13.6A |
| Waktu Transfer |
< 12ms |
| Output |
| Kapasitas output |
3000VA |
| Kapasitas Output Nominal |
2400W |
| Tegangan output nominal |
220VAC |
| Listrik output nominal |
10.9A |
| Jangkauan Tegangan Keluar |
220Vac ((Toleransi ± 1,5%) |
| Efisiensi Output |
≥ 85% |
| Frekuensi output |
50Hz |
| Jangkauan Frekuensi |
43 ~ 67Hz |
| Gelombang output |
Gelombang sinus murni |
| THD |
≤ 3% (Pengisian Jalur) |
| Switch Time (Dengan melewati ke mode Inverter) |
≤12ms (Dengan Beban) |
| Jangkauan Frekuensi Output |
50±0,1% atau 60±0,1% |
| DinamisResponseTaku |
5% ((beban 0←→100%) |
| PF |
0.8 |
| Output Lebih dari Perlindungan Saat Ini |
| Kapasitas Lebih dari Beban |
Terus bekerja 10 menit @105% |
| Kapasitas Lebih dari Beban |
Lanjutkan bekerja 1 menit @ 125% |
| Perlindungan Terlalu Suhu |
Ya, aku tahu. |
| Perlindungan sirkuit pendek |
Ya (Jangan uji dengan AC Connect) |
| Perlindungan koneksi terbalik |
Ya, aku tahu. |
| Kinerja Uji Lingkungan |
| Suhu lingkungan. |
-20 ~ +50°C |
| Operasi suhu tinggi |
50±2°C (beban nominal 24H) |
| Operasi suhu rendah |
-20±2°C (beban nominal 24H) |
| Penyimpanan suhu tinggi |
80 ± 2 °C,24 jam |
| Penyimpanan suhu rendah |
-40±2°C,24 jam |
| Kelembaban |
0~90%,Tidak ada kondensasi kelembaban |
| Ketinggian operasi (m) |
Ketinggian Daya penuh hingga 2000m. -2% / 100m, ketinggian maksimum 5000m |
| Modus paralel |
| Jumlah paralel maksimum |
8 unit |
