| Model |

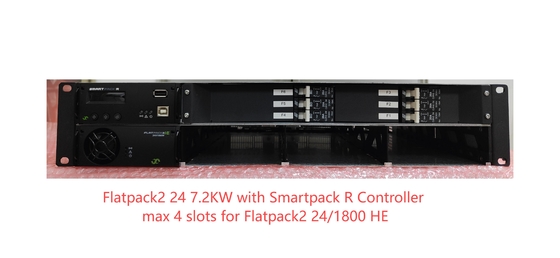

24/1800 HE |
| Nomor bagian |
241115.205 |
| INPUT DATA |
| Tegangan (nominal) |
185 - 275 VAC/ 185 - 300 VDC |
| Tegangan (berbagai) |
85 - 300 VAC/ 85 - 300 VDC |
| Frekuensi |
45 - 66 Hz, 15-18.5 Hz1) / 0 Hz |
| arus (maksimum) @ input nominal, beban penuh |
11.25 ADC |
| Faktor Daya |
0.99 (@ 50-100% beban) |
| THD (@ 230 VAC) |
< 4 % (@ beban penuh) |
| Perlindungan |
Fuse di kedua jalur, varistor untuk perlindungan sementara, mati ketika VINberada di luar jangkauan |
| Output data |
| Tegangan (default) |
26.75 VDC |
| Tegangan (jarak yang dapat disesuaikan) |
21.75 - 28.8 VDC |
| Kekuatan maksimum, input nominal |
1800 W |
| Kekuatan maksimum, @VIN= 85 VDC |
750 W |
| Max arus, @VDi luar≤ 24 VDC |
75 A |
| Waktu tunggu, tegangan default dan beban 1000 W |
20 ms, VDi luar> 21 VDC |
| Berbagi saat ini |
± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis (10-100% beban) |
± 0,5% dari 10 - 100% beban dan daya yang diberikan tidak dibatasi oleh panel PV |
| Regulasi tegangan dinamis |
± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms |
| Ripple |
< 250 mVPP, Bandwidth 30 MHz |
| Kebisingan psophometric |
< 2 mVRMS |
| Perlindungan |
Penutupan overvoltage, bukti sirkuit pendek, suhu tinggi, panas plug-in inrush arus pembatas |
| Spesifikasi Lainnya |
| Efisiensi Puncak |
95% |
| Isolasi |
3 kVACinput dan output, 1,5 kVAC️ tanah input, 0,5 kVDC️ tanah output |
| Alarm (LED Merah) |
Penutupan listrik rendah, Penutupan suhu tinggi dan rendah, Gagalnya pembetulan, Penutupan overvoltage pada output, Gagalnya kipas, Alarm tegangan rendah, Gagalnya bus CAN |
| Peringatan (LED Kuning) |
Pengoreksi dalam modus power derate, Baterai jarak jauh batas arus diaktifkan, Input tegangan di luar kisaran, berkedip pada overvoltage |
| Normal (LED hijau) |
Input dan output OK |
| MTBF (Telcordia SR-332 Iss.I metode III (a)) |
>300 000 (@ Tlingkungan: 25 °C) |
| Suhu operasi (5-95% RH non-kondisi) |
- 40 -75 ° C [-40 - 167 ° F ] |
| Max output power de-rate di atas temp / ke |
45°C [+113°F] / 1200W |
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
109 x 41,0 x 327mm [4,25 x 1,61 x 13 ¢] / 1,950 kg [4,3 lbs] |
| Standar Desain |
| Keamanan listrik |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010
IEC 61000-6-5:2015, EN 300 386:v2.1.1, FCC CFR 47 Bagian 15:2008
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
| 1) Daya maksimum diturunkan ke 1000W @ 230Vac & 16 2/3Hz input |
