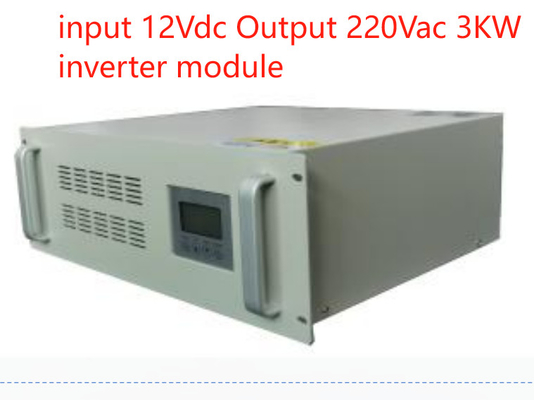

Seri ST-3KW adalah inverter gelombang sinus murni yang baru yang dapat diperluas dan disesuaikan,
didesain khusus untuk aplikasi rack 19 inci di bidang komunikasi.
Ditempatkan di 4RU 19 inci rak sasis, ia memiliki generasi baru solusi dual-input dengan 220V AC
dan input daya 12V DC.
Ini mengisi kesenjangan antara sumber daya UPS tradisional dan inverter gelombang sinus murni yang umum,
menyediakan sumber daya yang sangat andal untuk beban komunikasi kritis.
Dilengkapi dengan teknologi kontrol cerdas CPU ganda, ia menawarkan kinerja yang sangat baik.
Inverter memiliki beberapa mode operasi seperti mode grid, mode hemat energi, dan
modus baterai, menyediakan skenario aplikasi yang fleksibel.
untuk koneksi mudah ke sistem pemantauan.
dan status operasi dengan jelas.
Unit ini dilengkapi dengan serangkaian fitur perlindungan termasuk perlindungan beban pendek, perlindungan overload,
perlindungan over/under voltage baterai, perlindungan overcurrent, dan perlindungan over-temperature.
Ini juga memiliki bypass pemeliharaan dan pilihan cadangan DC.
pasokan listrik AC yang stabil dan berkualitas tinggi, dan konversi yang mulus antara sumber daya AC dan DC,
dengan waktu switch kurang dari 6ms, dicapai melalui switch statis built-in.
Fitur utama:
Standar 19 √ Pengikat rak 4RU Chassis
️ Kekuatan gelombang sinus yang sebenarnya (T.H.D < 3%);

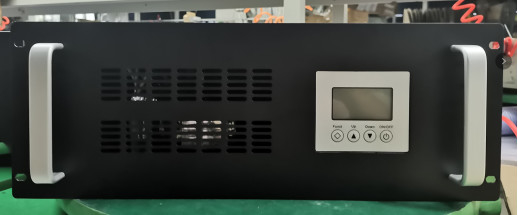

¢ Parameter peralatan tampilan LCD secara real time, status operasi
¢ jelas dengan sekilas;
Teknologi kontrol cerdas CPU ganda, kinerja yang sangat baik;
Mode grid/mode hemat energi/mode baterai dapat diatur, aplikasi fleksibel;

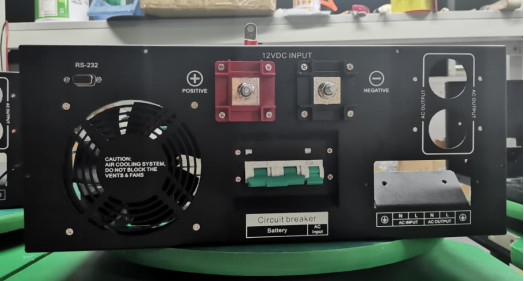

Pelabuhan komunikasi RS232;
¢ Power-on self-test, Soft output start,Start auto restart while Ac or Dc is recovering;
Fungsi switch otomatis: DC ke AC, bypass AC, kurang dari 6ms;
¢ Pemantauan secara real-time status operasi sistem,Alarm suara dan visual;
Catat pesan alarm historis dan dapat ditanyakan;
¢ Built-in regulator tegangan Stabilisasi tegangan AC;
️ Penghentian pemeliharaan / DC tersedia;
Perlindungan: Perlindungan beban pendek, perlindungan overload, baterai over/under voltage
Parameter:
| Data Teknis |
| Model |
TF12/220-3000W |
| Input |
| Tegangan Masuk AC |
170 ~ 270 VAC (220V)Norm) |
| Pemutus AC |
13.63A MCB |
| Tegangan Masuk Baterai |
12Vdc |
| Jangkauan Tegangan Baterai |
10-15Vdc |
| Pemutus input baterai |
250@MCB |
| Pendinginan |
Force Cooling |
| DC Input Current |
300A Max |
| Frekuensi output |
50Hz±0,1% |
| Output |
| Kapasitas Output Nominal |
3000W |
| Tegangan output nominal |
220VAC (modus Inverter) |
| Listrik output nominal |
13.63A |
| Jangkauan Tegangan Keluar |
220Vac ((Toleransi ± 5% @Inverter Mode) |
| Soket Keluar AC |
NEMA L5-30R*2 |
| Efisiensi Output |
85 ~ 90% (Mode Inverter) |
| Frekuensi output |
50Hz |
| Jangkauan Frekuensi |
47 ~ 53Hz |
| Gelombang output |
Gelombang sinus murni |
| THD |
≤ 3% (Pengisian Jalur) |
| Switch Time (Dengan melewati ke mode Inverter) |
≤6ms (Dengan Beban) |
| Fitur pelindung |
| AC di bawah Proteksi Switch Tegangan |
≤ 170Vac (tekanan backlash ≥ 10Vac) |
| Perlindungan AC atas Switch Tegangan |
≥ 280AC |
| Suhu Terlalu Tinggi |
Ya (Switch otomatis) |
| Baterai di bawah titik perlindungan tegangan |
≤ 85 |
| Baterai Alarm tegangan rendah |
12.6±0.5 |
| OOutput Over Current Protection (Kebersihan atas arus) |
| Kapasitas Lebih dari Beban |
Lanjutkan bekerja 30s @ overload 110% ~ 120% |
| Kapasitas Lebih dari Beban |
Terus bekerja 300ms @ overload 160% |
| Perlindungan Terlalu Suhu |
Ya, aku tahu. |
| Perlindungan sirkuit pendek |
Ya (Jangan uji dengan AC Connect) |
| Perlindungan koneksi terbalik |
Ya, aku tahu. |
| Output OVP |
≥ 140VAC ((Mode Inverter) |
| Alarm tegangan rendah output |
≤ 85VAC (mode inverter) |
| KESELAMATAN DAN EMC |
| Kekuatan dielektrik ((AC-Chassis) |
3500Vdc/10mA//1min.Tidak ada flash over, tidak ada kerusakan, tidak ada busur (Hanya prioritas input AC) |
| Kekuatan dielektrik ((DC-Chassis) |
750Vdc/10mA/1min. Tidak ada flash over, tidak ada kerusakan
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;IEC 61000-6-2 dan IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| Kinerja Uji Lingkungan |
| Suhu lingkungan. |
0~ +40°C |
| Operasi suhu tinggi |
40±2°C (beban nominal 24H) |
| Operasi suhu rendah |
0 ± 2°C (beban nominal 24H) |
| Penyimpanan suhu tinggi |
50 ± 2 °C, 24H |
| Penyimpanan suhu rendah |
-150±2°C, 24 jam |
| Kelembaban |
0 ~ 90%, Tidak ada kondensasi kelembaban |
| Ketinggian operasi (m) |
Ketinggian Daya penuh hingga 2000m. -2% / 100m, ketinggian maksimum 5000m |
| Komunikasi |
| Rp232 |
Ya, aku tahu. |
| Tampilan LCD |
|
Status LCD
|
Input dan output Voltage, Frekuensi, Output Current, Temp., Load Rate, dll.
|
|
Status Inverter
|
Normal Main, Inverter Normal, Baterai Under-voltage dan output overload dll
|
| Pengukuran |
| Ukuran W*D*H(mm) |
484*452*176mm |
(Disesuaikan, Warnanya bisa abu-abu atau hitam)
