ELTEK MICRO PACK 241120.901 2-POSISI PENGOREK KERJA (P / N: 241120.901)

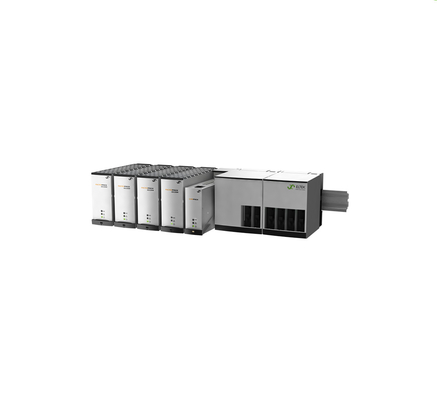

Sistem Micropack
Sistem Daya Micropack memperluas jaringan Anda selangkah lebih jauh dengan rentang beban biasanya antara 120W dan 1000W dan dalam pilihan 12, 24 dan 48V,Sistem ini sangat cocok untuk berbagai aplikasi.
Fitur utama
- Kompak dan dangkal (149 mm dalam)
- Din rail yang dapat dipasang
- Dapat dikonfigurasi di tempat
- Pengiriman di luar rak
- Opsi mandiri (dengan/relay alarm)
- Pemutus plug-in atau output bulk
- Menerima input AC/DC 85 ∼ 300V
- 12, 24-30, 48 Vdc versi keluaran
- Ethernet untuk pemantauan dan kontrol jarak jauh dan lokal melalui WEB Browser
- Protokol SNMP dengan TRAP, SET dan GET pada Ethernet.
- 3 output relay digital yang dapat diprogram 3 input serbaguna yang dapat diprogram
Parameter:
| |
| Model |
Baterai dist. |
Pakan massal |
LVD makanan massal |
Distribusi beban. |
| Nomor bagian |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| Output data |
|
Dukungan tegangan sistem
Sambungan output bulk yang tidak dilindungi
Koneksi output beban yang dilindungi (MCB kutub tunggal yang dapat disambungkan di negatif)
Koneksi ke Load dist (241120.920)
Sambungan keluaran baterai yang tidak dilindungi (shunt dan LVBD positif)
Sambungan keluaran baterai yang dilindungi (MCB kutub tunggal, shunt dan LVBD dalam negatif)
Perlindungan output di pengoreksi/konverter
|
-24 -48 VDC± 12 48 VDC+12 / +24 48 VDC-12 ️ -48 VDC
- 1 (Max 10 mm)2) 1 (Max 10 mm2- Tidak.
- - - 4 x 2 - 15 A
(Max 4 mm2)
• • •
- - 12 -
(Max 10 mm)
2 x maksimal 30 A
(Max 10 mm)2- - -
Memblokir FET atau sekring OR, bukti sirkuit pendek dan perlindungan suhu tinggi
|
| Spesifikasi Lainnya |
| |
CAN (1 x RJ45) |
CAC (1 x RJ45) 2 x LVD
2 x kegagalan sekring
1 x shunt arus 26 mm [1.0 ].
110g [0,24 lbs]
|
CAN (1 x RJ45) 1 x LVD
2x kegagalan sekring 1 x kesalahan bumi
66 mm [2,6 ̊]
250 g [0,6 lb]
|
-
73 mm [2,9 ̊]
165 g [0,3 lbs]
|
| Terminal koneksi sistem kontrol |
|
|
Luas yang diperpanjang
|
66 mm [2,6 ̊]
|
| Berat badan |
270 g [0,6 lb] |
| |
| |
| Model |
berdiri sendiri 2-pos 4-pos DC/DC 1-pos |
| Nomor bagian |
241120.900 241120.901 241120.902 241120.905 |
| INPUT DATA |
| Tegangan maksimum |
300 VAC/DC 72 VDC |
| Arus maksimum |
2 A 7 A 7 A 15 A |
| Koneksi, terminal sekrup maksimal 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Perlindungan |
Fuse individu dalam modul daya Micropack |
| Kode (menghindari pencampuran tegangan output) |
Ya, dan hanya pengukur yang cocok Y, hanya DC / DC cocok |
| Output data |
| Tegangan |
12VDC, 24 VDC, 30 VDC& 48 VDC |
| Arus maksimum |
10 A 20 A 40 A 12 A |
| Koneksi, terminal sekrup maksimal 2,5 mm2 |
2 x VOUT + / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Koneksi ke basis 241120.91x |
- • • - |
| Perlindungan output pada rectifier |
Memblokir FET atau sekring OR, bukti sirkuit pendek dan perlindungan suhu tinggi |
| Spesifikasi Lainnya |
| Output relay alarm modul, maksimal 1 mm2 |
• - - • |
| Koneksi CAN |
- / • (((3 pin)1)• (2 kawat) • (2 kawat) - / •(3 pin)1)
))
|
| Lebar |
44 mm [1,7 ̊] 142 mm [5,6 ̊] 231 mm [6,1 ̊] 44 mm [1,7 ̊] |
| Berat badan |
70 g [0,2 lbs] 160 g [0,4 lbs] 250 g [0,6 lbs] |
| |
| Model |
DIN Rail Marine Filter |
| Nomor bagian |
241120.930 |
| Spesifikasi Lainnya |
| Rating utama / koneksi |
85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC + /-) + PE: 2,5mm2terminal sekrup |
| Dimensi / berat |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lbs] |
| |
| Semua model |
| Spesifikasi Lainnya |
| Bahan penutup |
Plastik dengan nilai V0 dan aluminium |
| Suhu |
Operasi: -40 sampai +65°C (-40 sampai +149°F), penyimpanan: -40 sampai +85°C (-40 sampai +185°F) |
| Pemasangan |
35mm DIN rail |
| Dimensi (H x D) |
89 mm (2U)2)x maksimal 150mm (termasuk rel DIN) mm [3,5 x 5,9 |
| Standar Desain |
| Keamanan listrik |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
FCC CFR47 bagian 15B bagian 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Harmonik utama |
EN 61000-3-2:2019 |
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
| Kepatuhan Laut (kelas EMC B) |
DNVGL-CG-0339:2015 |
|
1) Konektor CAN tersedia pada HW rev ≥ 2
2) Biarkan minimal 1U di bawah dan di atas untuk memastikan aliran udara
|
