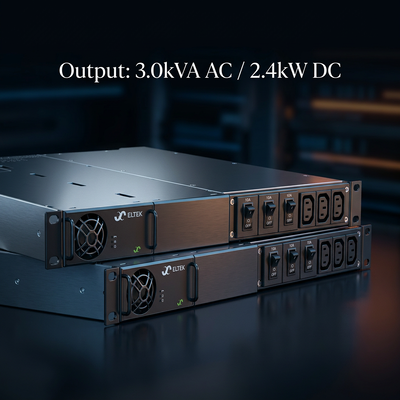

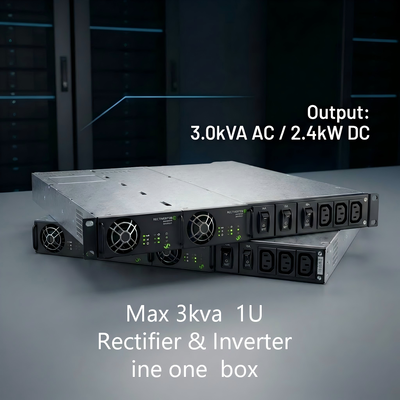

ELTEK CTOR0201.001 Sistem Daya Rectiverter dengan AC 3.0kVA & input DC 2.4kW 115V 230V dalam Sistem Kompak 1U

Mengapa menggunakan sistem Rectiverter CTOR0201.001 3KVA di situs radio LTE/5G / pusat data kecil?

Situs tradisional memerlukan UPS terpisah untuk beban AC (WiFi, node serat) dan penyearah untuk DC (radio 48V). Rectiverter mengintegrasikan keduanya: selama kegagalan listrik, bank baterai 48VDC memberi daya pada beban AC melalui inverter 3kVA dan beban DC secara bersamaan. Desainnya yang dapat ditukar saat beroperasi (hot-pluggable) dan kemampuan beban berlebih 150% (15 detik) memastikan waktu aktif kritis untuk sistem antena terdistribusi (DAS) dan peralatan broadband tanpa menambahkan rak inverter mandiri.

Apa keuntungan "Rectiverter CTOR0201.001 vs Inverter Standar + Penyearah?"

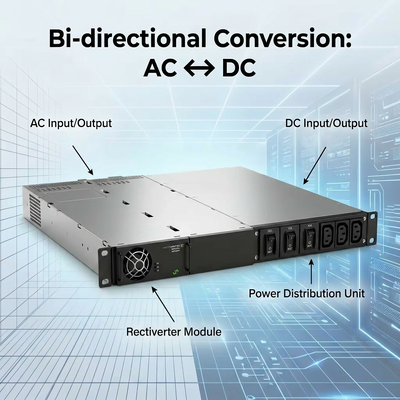

Pengaturan cadangan standar memerlukan penyearah (AC-DC)​ + inverter (DC-AC)​ + sakelar transfer = ruang 2U~3U. Rectiverter CTOR0201.001​ menggantikan ini dengan satu modul 1U​ yang menangani daya dua arah (AC↔DC). Modul ini berbagi arsitektur pengontrol yang sama dengan sistem DC Eltek dan mendukung operasi paralel dengan penyearah Flatpack2. Hasilnya: ruang rak 50% lebih sedikit, titik kegagalan lebih sedikit, dan pengkabelan yang disederhanakan untuk kabinet SCADA utilitas dan sinyal kereta api.

Cara Memilih Rectiverter 1U 3kVA: CTOR0201.001 (230V) vs CTOR0201.004 (115V)?

Memilih Rectiverter yang tepat tergantung pada standar AC regional:

• CTOR0201.001:​ Default 230VAC​ (200-240V dapat disesuaikan), 3kVA, 2400W DC, cocok untuk telekomunikasi Eropa/Asia/Timur Tengah.

• CTOR0201.004:​ Default 115VAC​ (100-127V dapat disesuaikan), 1.5kVA, 1200W DC, cocok untuk Amerika Utara.

  Keduanya berbagi rentang input 48VDC (40-58V)​ dan faktor bentuk 1U 482x395x44mm​ dengan soket IEC depan dan pemutus beban. Pastikan tegangan nominal bank baterai 48V Anda adalah 53.5V (tipikal) dalam rentang output DC yang dapat disesuaikan 43-58V

Cara Memasang CTOR0201.001: Pemutus Beban, Soket IEC & Koneksi Baut DC M6?

Sistem CTOR0201.001​ (setara dengan konfigurasi 241123.102) dilengkapi dengan pemutus beban yang sudah terpasang (2-kutub, 10A)​ dan 3 soket IEC320-C13 depan.

• Input DC:​ Koneksi massal melalui baut M6​ (mendukung hingga 64A berkelanjutan, 90A beban berlebih 15 detik).

• Input/Output AC:​ Terminal sekrup 6mm² untuk L, N, PE.

• Dapat Ditukar Saat Beroperasi (Hot-Pluggable):​ Dapat dimasukkan/dilepas saat daya menyala (dengan hati-hati) di rak yang aktif.

  Tidak diperlukan pengontrol untuk transfer dasar, tetapi port RJ45 tersedia untuk integrasi Smartpack jika diperlukan nanti.

Parameter:

Spesifikasi Teknis: Integrasi/Mandiri Rectiverter Eltek

Sistem Rectiverter 2U 6KVA tersedia untuk dipilih

FAQ :

Pertanyaan Tentang Sistem Rectiverter Eltek CTOR0201.001 3kVA

• Q1: Apakah CTOR0201.001 mengisi daya baterai?​

  A: Ya, dalam mode listrik ia mengelola output DC (43-58V) untuk pengisian daya baterai dan beban DC; dalam mode inverter ia menarik daya dari baterai.

• Q2: Apakah peringkat 4kW simultan?​

  A: Total AC+DC dibatasi hingga maks 4kW; AC maks 3kVA (2400W), DC maks 2.4kW. Beban AC memiliki prioritas dalam beberapa konfigurasi.

• Q3: Bisakah ia beroperasi paralel tanpa pengontrol?​

  A: Ia dapat beroperasi paralel dengan penyearah Flatpack2 tetapi untuk paralleling Rectiverter yang tersinkronisasi, pengontrol (Smartpack2) direkomendasikan.

• Q4: Berapa waktu tahan sebelum transfer?​

  A: 5ms​ sebelum beralih ke mode baterai/inverter.

• Q5: Apakah 241123.102 konfigurasi yang valid?​

  A: Ya, mirip dengan dasar CTOR0201.001 dengan pemutus beban dan soket IEC yang ditentukan, tanpa pengontrol.
