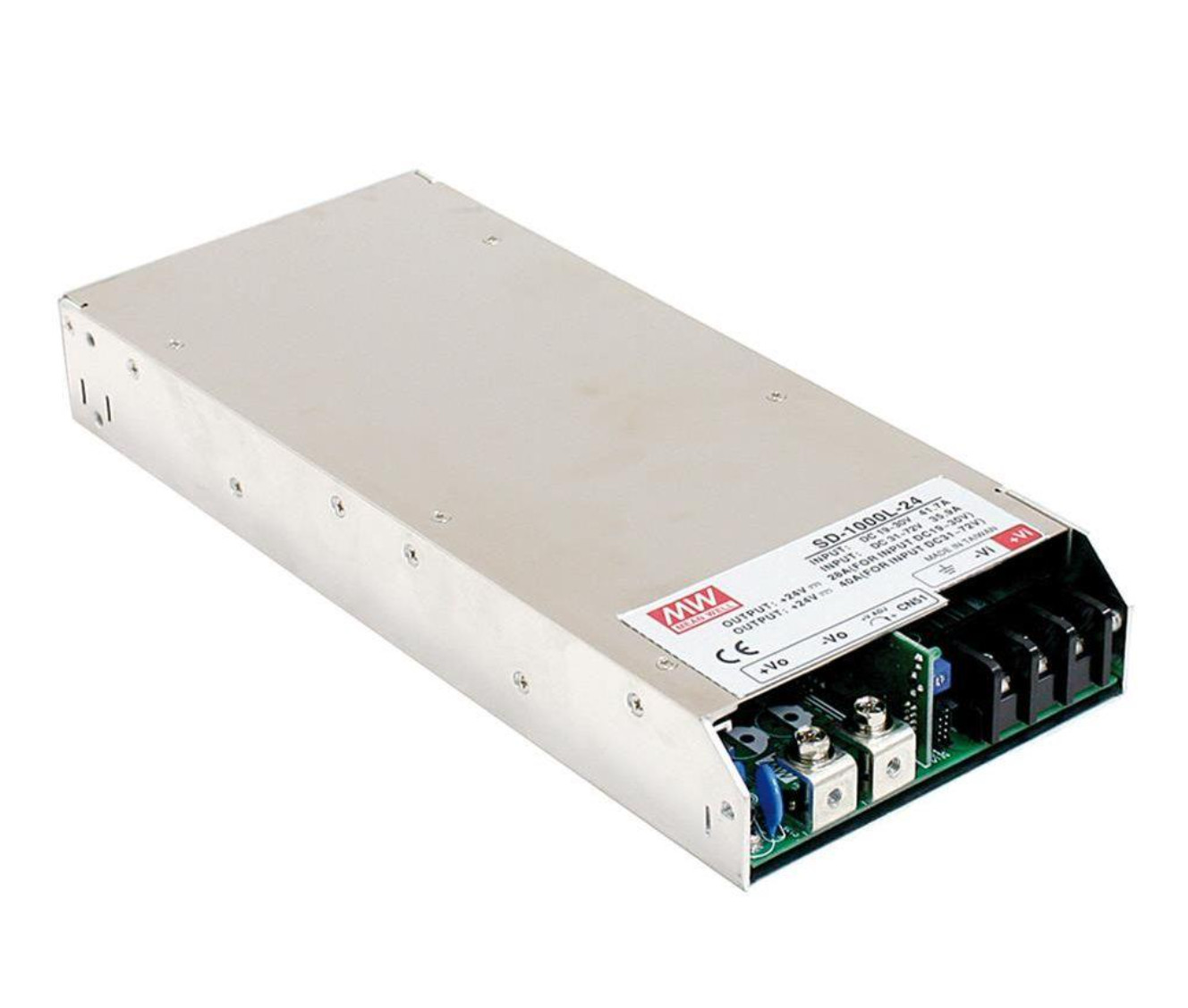

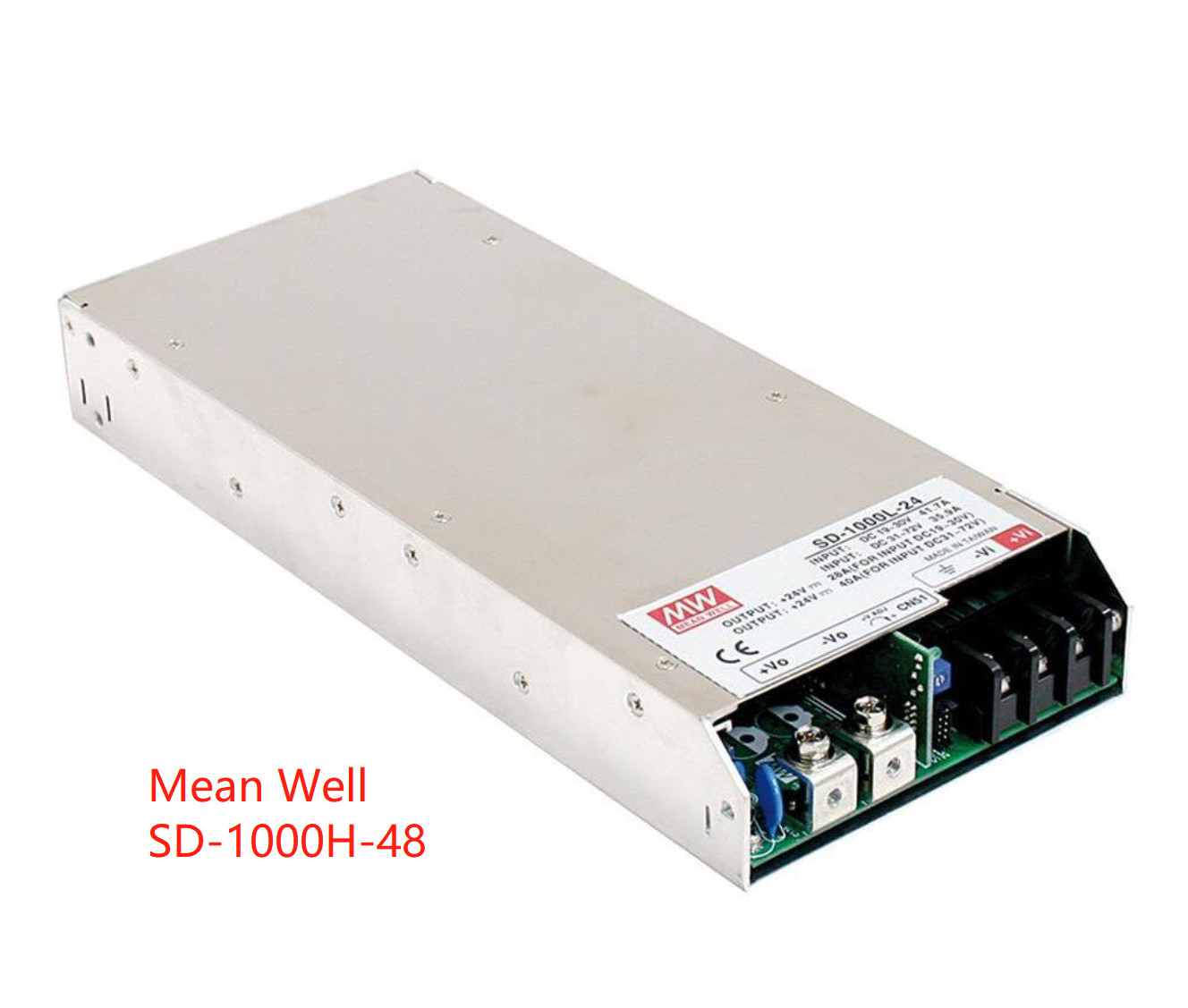

Modul Pasokan Listrik SD-1000H-48V 48Vdc 1000W
Fitur:
- 1U profil rendah 41mm
- Kepadatan daya tinggi 10,7 W/inci
- Isolasi I/O 2000Vac
- Perlindungan
- Output OK sinyal
- Dibangun dalam kontrol ON-OFF jarak jauh
- Dibangun dalam fungsi remote sensing
- Pendinginan udara paksa
- 12V 0,25A output bantu
- 3 tahun garansi
| Model |
SD-1000L-12 |
SD-1000L-24 |
SD-1000L-48 |
SD-1000H-12 |
SD-1000H-24 |
SD-1000H-48 |
|
Output
|
Tegangan DC |
12V |
24V |
48V |
12V |
24V |
48V |
| NOMINAL ACRENT |
60A |
40A |
21A |
60A |
40A |
21A |
| RANGE saat ini |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| Kekuatan nominal |
720W |
960W |
1008W |
720W |
960W |
1008W |
| RIPPLE & NOISE (maks.)Catatan.2 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| Tegangan ADJ. Jangkauan |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
11 ~ 15V |
23 ~ 30V |
46 ~ 60V |
| Toleransi teganganCatatan.3 |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| Peraturan garis |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Peraturan beban |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, RISE waktu |
500ms, 50ms pada beban penuh |
|
Input
|
TeganganRANGE Catatan.5 |
19 ~ 72VDC |
72 ~ 144VDC |
| Efisiensi (jenis) |
84% |
88% |
90% |
85% |
89% |
92% |
| DC CURRENT (Jenis) |
23.5A/48VDC |
11.6A/96VDC |
| INRUSH CURRENT (Jenis) |
- Tidak, tidak. |
100A/96VDC |
|
Perlindungan
|
Terlalu banyak beban |
105 ~ 125% daya output nominal |
| Tipe perlindungan: Batas arus konstan, unit akan mematikan tegangan O/P setelah sekitar 5 detik. |
| Overvoltage |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
16 ~ 19V |
30.8 ~ 35.2V |
62 ~ 68V |
| Tipe perlindungan: Matikan tegangan O/P, hidupkan kembali untuk pulih |
| Terlalu panas |
Matikan tegangan O / P, pulih secara otomatis setelah suhu turun |
| Fungsi |
Kontrol jarak jauh ON/OFF |
Silakan lihat manual fungsi |
| Output OK SIGNAL |
Sinyal kolektor terbuka rendah ketika PSU menyala, maksimum, arus sink :10mA |
|
Lingkungan
|
Waktu kerja. |
-20 ~ +60°C (Lihat "Derating Curve") |
| Kelembaban Kerja |
20 ~ 90% RH tidak kondensasi |
| Waktu Penyimpanan, Kelembaban |
-40 ~ +85°C, 10 ~ 95% RH tidak kondensasi |
| Koefisien waktu |
± 0,02%/°C (0 ~ 50°C) |
| Getaran |
10 ~ 500Hz, 2G 10min. / 1 siklus, 60min. masing-masing sepanjang sumbu X, Y, Z |
|
Keselamatan dan EMC
(Catatan 4)
|
Standar Keselamatan |
IEC62368-1 CB disetujui oleh TUV, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004 disetujui |
| Tegangan WITHSTAND |
I/P-O/P:2KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| Resistensi isolasi |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
| EMC EMISI |
Kesesuaian dengan BS EN/EN55032 (CISPR32), EAC TP TC 020 |
| Imunitas EMC |
Kesesuaian dengan BS EN/EN61000-4-2,3,4,6,8, tingkat industri ringan, EAC TP TC 020 |
|
TANYA
|
MTBF |
898.2K jam min. Telcordia SR-332 (Bellcore) ; 106.7K jam min. MIL-HDBK-217F (25°C) |
| Dimensi |
295*127*41mm (L*W*H) |
| Pengemasan |
1.94Kg; 6pcs/12.6Kg/1.15CUFT |
| Catatan |
1Semua parameter yang TIDAK disebutkan secara khusus diukur pada 48, 96VDC input, beban nominal dan 25°C suhu lingkungan.
2. Ripple & noise diukur pada 20MHz bandwidth dengan menggunakan 12" twisted pair-wire terminated dengan 0.1uf & 47uf parallel capacitor.
3Toleransi: termasuk pengaturan toleransi, regulasi jalur dan regulasi beban.
4Semua uji EMC dilakukan dengan memasang unit pada
|
