Deskripsi produk:

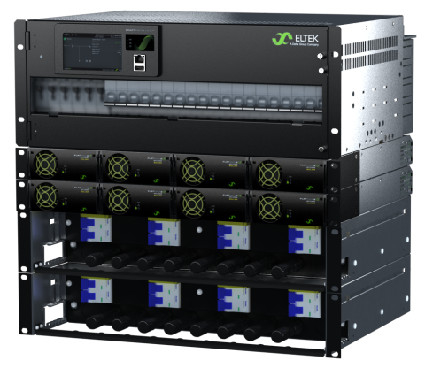

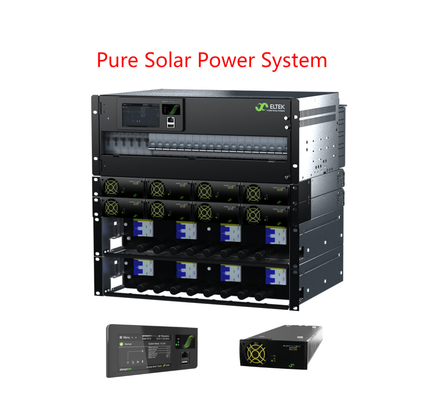

Inti tenaga surya otonom Eltek didasarkan pada keluarga produk Flatpack2, sepenuhnya terintegrasi ke dalam solusi lengkap dan fleksibel dengan satu pengontrol Smartpack2
Inti daya memiliki distribusi baterai terintegrasi, distribusi beban DC, pengisi daya surya dengan panel koneksi PV. Inti daya fleksibel dan dapat dengan mudah ditingkatkan untuk memenuhi permintaan yang berubah.

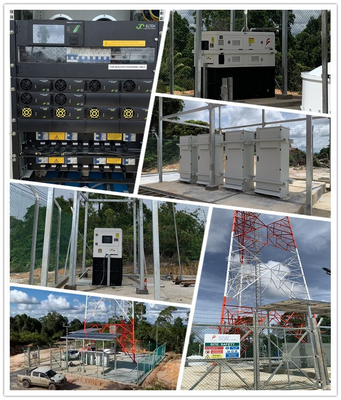

Situs otonom surya didukung oleh panel PV dan dengan kombinasi baterai bersepeda menyediakan semua daya yang dibutuhkan sepanjang hari.
Fitur:
1. Sistem lengkap
2. Smartpack2 touch controller
3. Kontrol dan pemantauan lanjutan melalui port Ethernet
4. HE FP2 surya dengan MPPT
5. Kapasitas PV maksimum 24kw
6. Panel sambungan PV dengan DC SPD (opsional)
7. Hot pluggable modul
8. 19 ′′/4U distribusi sasis
9. Sampai 8x posisi pemutus baterai
10. LVBD
11. Hingga 18x posisi pemutus beban
12. LVLD1
13. LVLD2 (opsional)
14. Persetujuan global
Parameter teknis:
| |
|
|
|
|
|
| |
Model |
300A Distribusi |
|
500A Distribusi |
| |
Nomor bagian (sistem daya yang dikonfigurasi) |
CTOA0407S.4xxx |
|
CTOA0810S.4xxx |
|
| |
Modul Daya |
|
| |
Flatpack2 Solar Charger1) |
Flatpack2 48/3200 HE Surya |
|
|
|
|
| |
Data masukan (pengisi daya surya) |
| |
Tegangan (berbagai) |
85-420 VDC (rentang operasi) 100-380 VDC (rentang MPPT) |
|
|
|
|
| |
Tegangan (memulai) |
150 VDC |
|
|
|
|
|
| |
Arus maksimum |
20 ADC |
|
|
|
|
|
| |
PANEL Koneksi PV |
|
| |
Saklar layanan untuk array PV |
4 pcs 2 kutub |
|
|
8 pcs 2 kutub |
|
| |
SPD DC tipe 2 (opsional) |
Hingga 4 pcs |
|
|
Hingga 8 pcs |
|
| |
Output data |
|
| |
Tegangan |
-48 VDC |
|
|
-48 VDC |
|
| |
Arus (maksimal) |
300 A |
|
|
500 A |
|
| |
Distribusi baterai |
|
| |
Jumlah posisi pemutus |
6x (pole tunggal) |
|
8x (pole tunggal) |
|
| |
LVBD |
300 A |
|
|
500 A |
|
| |
Jenis pemutus baterai |
Jenis colokan (D-frame) |
|
|
|
|
| |
Distribusi beban |
|
| |
Jumlah posisi beban |
Hingga 18x 18 mm |
|
Hingga 16x 18 mm |
|
| |
LVLD 1 |
300 A
(maksimal 12x 18 mm atau 4x 27 mm + 6x 18 mm)
|
300 A
(max 10x 18 mm atau 4x 27 mm + 4x 18 mm)
|
| |
LVLD 2 (opsional) |
150 A
(maksimal 6x 18 mm atau 4x 27 mm)
|
|
150 A
(maksimal 6x 18 mm atau 4x 27 mm)
|
| |
Jenis pemutus beban |
Dipasang pada rel DIN, lebar 18 mm dan 27 mm |
|
|
|
| |
Kontrol dan Pemantauan |
| |
Unit Kontrol dan Pemantauan2) |
Smartpack2 Touch + Smartpack2 Basic + I/O Monitor Type2 |
|
| |
Lokasi pemasangan |
Panel pintu dipasang |
|
|
|
|
| |
Operasi lokal |
Operasi menu yang dipandu melalui touchpad dan tampilan grafis berwarna |
|
| |
Operasi jarak jauh |
Ethernet untuk pemantauan dan kontrol jarak jauh/lokal melalui WEB Browser |
|
| |
Spesifikasi Lainnya |
|
| |
Suhu operasi |
-40 sampai +70 °C [-40 sampai +158 °F]3) |
|
|
|
| |
Suhu penyimpanan |
-40 sampai +85 °C [-40 sampai +185 °F] |
|
|
|
|
| |
Dimensi (W x D x H)5) |
482 x 384 x 311 (7U) mm
[19 x 15,1 x 12,3 inci]
|
|
482 x 384 x 445 (10U) mm
[19 x 15,1 x 17,5 inci]
|
| |
Berat (tidak termasuk modul) |
Sekitar 12 kg |
|
Sekitar 19 kg |
| |
Standar Desain |
|
| |
Keamanan listrik |
EN 60950-1:2006/A2:2013, EN 62368-1:2020/A11:2020 |
|
| |
EMC |
ETSI EN 300 386 v1.3.2, EN 61000-6-1:2019, EN 61000-6-2:2019 EN 61000-6-3:2007/A1:2011/AC:2012, EN 61000-6-4:2019 |
, |
| |
Lingkungan |
ETSI EN 300 019-2-1 v2.3.1:2017, ETSI EN 300 019-2-2 v2.4.1:2017,
ETSI EN 300 019-2-3 v2.4.1:2015, ETSI EN 300 132-2 v2.6.1:2019
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
| |
1) Lihat Flatpack2 lembar data pengisi daya surya untuk rincian
2) Lihat Smartpack2 Touch controller data sheet untuk rincian
|
3) +45 sampai +70 °C [+113 sampai +158 °F] dengan kinerja berkurang
4) Rekomendasi kedalaman minimum lemari adalah 400 mm [15,7 inci]
|
Aplikasi:
· Stasiun Basis Radio/Situs Sel
· LTE / 4G / WiMAX
· Sistem Antena Terdistribusi
· Microwave
· Bandwidth
