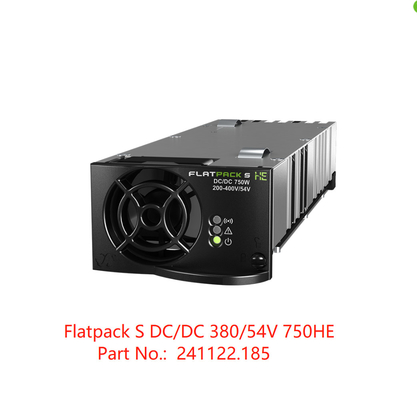

Konverter Eltek Flatpack S DC/DC 380/54V 750HE Konverter HE ringkas untuk telekomunikasi kecil hingga menengah 241122.185
Konverter Eltek Flatpack S DC/DC 380/54V 750HE Konverter HE ringkas untuk aplikasi telekomunikasi kecil hingga menengah (Nomor Bagian 241122.185)
Konverter Flatpack S DC/DC menggabungkan spesifikasi Telekomunikasi, efisiensi tinggi, perlindungan ORing pada output, dan daya tinggi dalam kotak kecil berkedalaman 217 mm. Efisiensi tingginya membantu efisiensi keseluruhan dari umpan daya DC jarak jauh dan karenanya juga alasan bisnis untuk
memilih solusi semacam itu untuk memberi daya pada situs jarak jauh. Dimensinya yang kecil membuatnya sempurna untuk diintegrasikan ke dalam rak server khusus.
Fitur Utama:
FITUR UTAMA
• KECIL
• PENDEK
• KEPADATAN DAYA – 19.5 W/INCH3
• EFISIENSI TINGGI
• PERLINDUNGAN ORING PADA OUTPUT
• DAPAT DITANCAPKAN PANAS
• PENGUNCIAN TEGANGAN DAN DAYA
APLIKASI
TELEKOMUNIKASI - TETAP
• Konverter ujung jarak jauh untuk DSLAM
TELEKOMUNIKASI – SELULER / NIRKABEL
• Sistem antena terdistribusi
• Perpanjangan jangkauan untuk kepala radio jarak jauh
PUSAT DATA
• Konversi daya depan / dalam rak
Parameter :
|
Konverter Flatpack S DC/DC
|
| MODEL |
FLATPACK S DCDC 380/54 750 |
| Nomor bagian |
241122.185 |
| DATA MASUKAN |
| Tegangan (nominal) |
300 - 400 VDC |
| Tegangan (rentang operasi) |
200 - 400 VDC |
| Arus (maksimum) |
2.9 ADC |
| Perlindungan |
Sekering dalam Polaritas Terbalik Positif & Negatif Tidak sensitif terhadap Penonaktifan di atas 410 VDC |
| DATA KELUARAN |
| Tegangan (tetap) |
54 VDC |
| Daya (maksimum) @ masukan nominal |
750 W |
| Daya (maksimum) @ masukan 200 VDC |
500 W |
| Arus (maksimum) @ masukan nominal |
13.8 A (@VOUT < 54 VDC) |
| Waktu tahan, daya keluaran maksimum |
>10ms; tegangan keluaran > 41 VDC |
| Pembagian arus (beban 10 - 100%) |
±5% dari arus maksimum dari beban 10 hingga 100% |
| Regulasi Tegangan Statis (beban 10 - 100%) |
±0.5% |
| Regulasi Tegangan Dinamis |
±5.0% untuk variasi beban 10-90% atau 90-10%, waktu regulasi < 50ms |
| Riak |
< 150 mVPP , bandwidth 30 MHz |
| Perlindungan |
ORing FET |
|
Tahan hubung singkat |
|
Perlindungan suhu tinggi |
|
Penonaktifan tegangan berlebih |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 96 % |
| Isolasi |
4.2 kVDC - masukan ke keluaran
2.25 kVDC - masukan ke bumi 710 VDC - keluaran ke bumi
|
| Alarm: LED Merah |
Tegangan masukan rendah dan tinggi, Penonaktifan suhu tinggi dan rendah, Kegagalan Penyearah,
Penonaktifan tegangan berlebih pada output, Kegagalan kipas saat kipas berhenti, Alarm tegangan keluaran rendah, Kegagalan bus CAN
|
| Peringatan: LED Kuning |
Konverter dalam mode penurunan daya, Batas arus keluaran jarak jauh diaktifkan, Tegangan masukan di luar jangkauan, berkedip pada tegangan berlebih, Kehilangan komunikasi CAN dengan pengontrol |
| Operasi normal: LED Hijau |
| Relai alarm (NO - terbuka saat tidak diberi energi) |
Terbuka pada Alarm1) dan tegangan masukan hilang. |
| MTBF (Metode III (a) Edisi I Telcordia SR-332) |
>350 000 (@ Tambient : 25 °C) |
|
Suhu pengoperasian (5-95% RH n.cond. hum.)
Daya keluaran maksimum menurun di atas suhu / ke
|
-40 hingga + 85°C [-40 hingga +185°F]
60°C [140°F] / 500W @ 70°C [158°F] / 125W @ 85°C [185°F]
|
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
72 x 40 x 217mm2) (2.84 x 1.57 x 8.54”)2) / < 850 g (1.9 lbs) |
| STANDAR DESAIN |
| Keamanan listrik |
UL 60950-1:2011, EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
| EMC |
ETSI EN 300 386 v1.6.1, FCC CFR 47 Bagian 15:2013
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
|
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
Sesuai RoHS (2011/65/EU) dan WEEE (2002/96/EC)
|
|
1) untuk penonaktifan suhu tinggi dan rendah serta alarm kegagalan kipas, relai akan terbuka setidaknya 5 detik sebelum modul mati
2) termasuk kedalaman pegangan adalah 234mm [9.21"] dan tinggi 42mm [1.65"]
|
