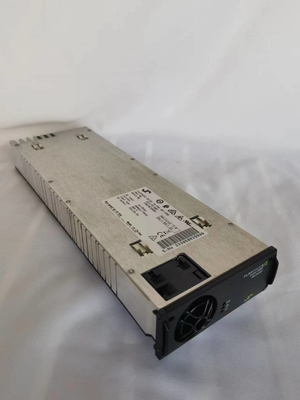

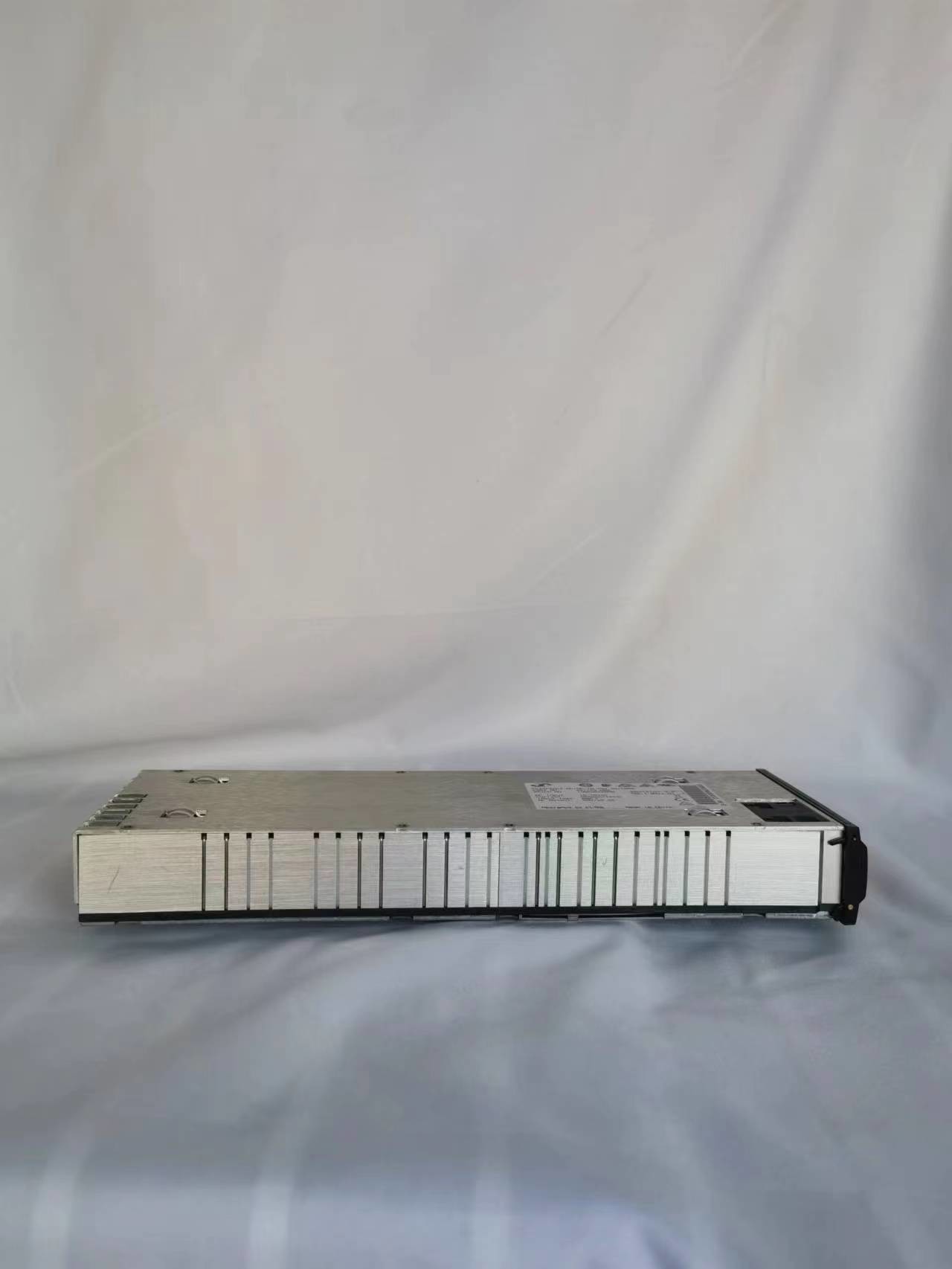

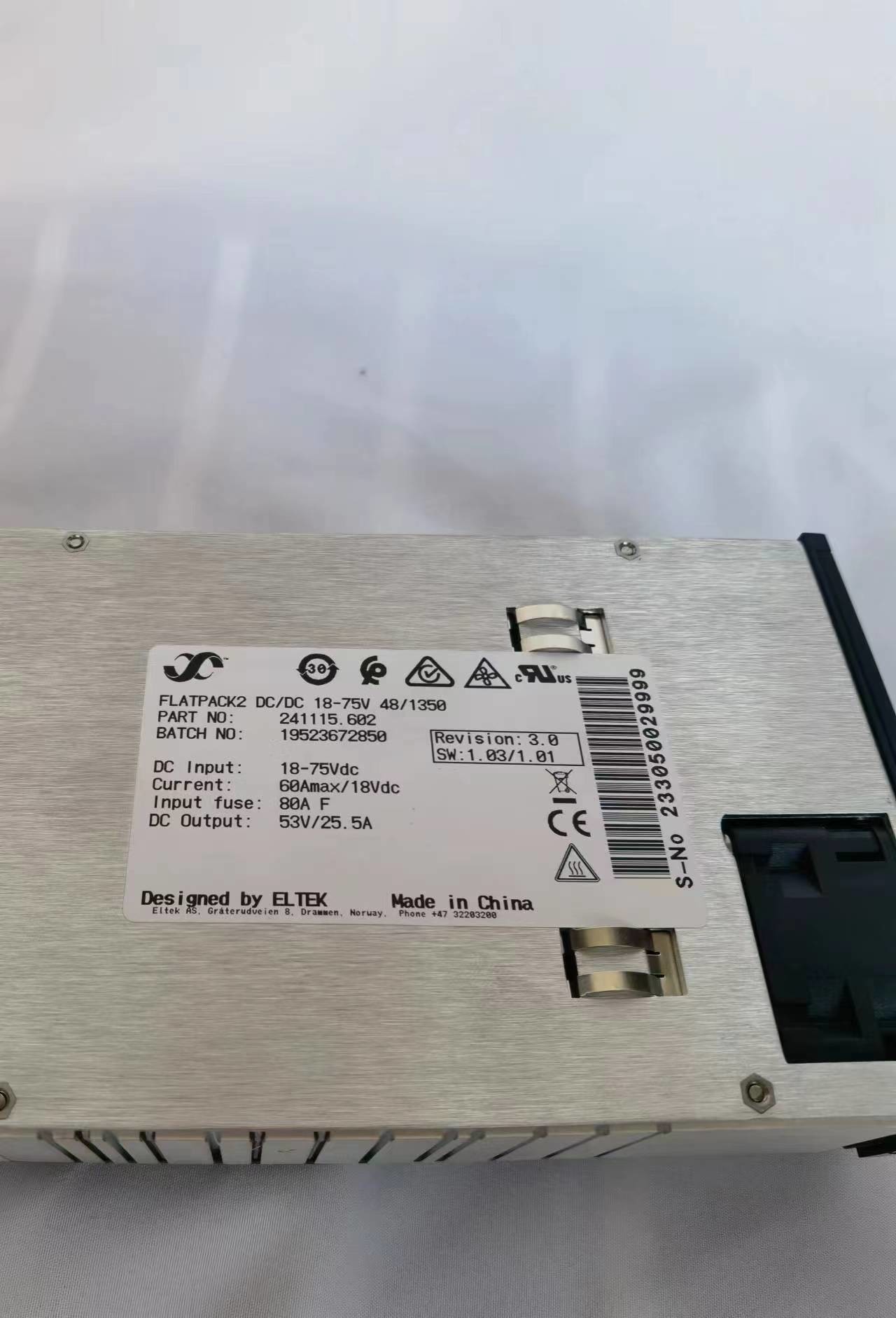

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (Bagian No.:241115.602)
Flatpack2 DC/DC 18-75V 48/1350
Konverter Flatpack2 DC/DC menambah fleksibilitas baru untuk sistem daya Flatpack2. output sekunder 48 Vdc dapat disediakan dari baterai tegangan utama.Aplikasi yang membutuhkan isolasi galvanik antara beban sekarang juga dapat ditangani.
Konverter DC/DC input lebar
Bus CAN terisolasi galvanik dapat dihubungkan ke sistem kontrol sistem listrik Eltek yang memungkinkan pemantauan dan kontrol konverter DC / DC tanpa menambahkan pengontrol terpisah.
Fitur utama
-
l Berbagai input
-
Perlindungan O-ring pada output
-
l Modus Boost
-
L pulsa perjalanan cepat
-
l Efisiensi TinggiKunci teganganSeamlessly terintegrasi dalam sistem kontrol
Parameter:
|
| Model 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Nomor bagian 241115.600 241115.602 |
| INPUT DATA |
| Kisaran tegangan 20 - 75 V DC (penutupan < 16,5 V DC) |
| Arus (maksimum) 70 A DC (85 ADC selama dorongan) |
| Perlindungan Fuse dan perlindungan polaritas terbalik |
| Output data |
| Tegangan (default) 26 V DC 53 VDC |
| Tegangan (rentang diatur) 24 - 28 V DC 48 - 58,5 VDC |
| Kekuatan (maksimum) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Daya boost 15s / 10min pemulihan (V IN > 25VDC) 2000W |
|
Arus (maksimum) 56 A 28 A
arus dorongan 15s / 10min pemulihan (V IN > 25VDC) 84 A 42 A
|
| Regulasi tegangan statis (0 - 100% beban) ± 1% ± 0,5% |
| Regulasi Tegangan Dinamis ± 5,0% untuk 10-90% atau 90-10% variasi beban, waktu regulasi < 30 ms |
| Ripple, bandwidth 20MHz < 200 mV pp |
| Perlindungan Pencegahan sirkuit pendek, OR -ing diode, Perlindungan suhu tinggi, Hot plug-in inrush current limiting, Over voltage Shutdown |
| Spesifikasi Lainnya |
| Efisiensi Hingga 91,7 % Hingga 93,8 % |
|
Isolasi 1,2 kVDC - input ke sasis 1,9 kVDC - CAN ke sasis
1.9 kVDC - input ke output 1,9 kVDC - CAN ke input
1.0 kVDC - output ke sasis 1.9 kVDC - CAN ke output
|
| Alarm: Merah LED 'on Low dan tinggi input tegangan shutdown, Tinggi dan rendah suhu shutdown, Converter Gagal, Overvoltage shutdown pada output, kegagalan kipas, Low output tegangan alarm |
|
Peringatan: Konverter LED kuning "menyala" dalam mode power de-rate, Batas arus output jarak jauh diaktifkan, Tegangan masukan keluar dari
Jangkauan, berkedip pada tegangan tinggi, Kehilangan komunikasi CAN dengan pengontrol
|
| Normal (module berjalan): LED hijau "menyala" |
| MTBF (Telcordia SR-332 Issue I metode III (a)) >315 000 (@ Tambient: 25 °C) >315 000 (@ Tambient: 25 °C) |
| Suhu operasi -40 sampai +75°C (-40 sampai +185°F), kelembaban 5 - 95% RH non-kondensasi |
| De -rating suhu di atas 55 °C (131 °F) 1350W sampai 1250W @ 65 °C (149 °F) dan 800W @ 75 °C (167 °F) |
| Suhu penyimpanan -40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi [WxHxD] / Berat 109 x 41,5 x 327mm (4,25 x 1,69 x 13 ′′) / < 1,95 kg (4,3 lbs) |
| Standar Desain |
| Keamanan listrik UL 60950-1, EN 60950-1 |
|
EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Lingkungan ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2) sesuai dengan RoHS (2011/65/EU) dan WEEE (2002/96/EC) |
|
