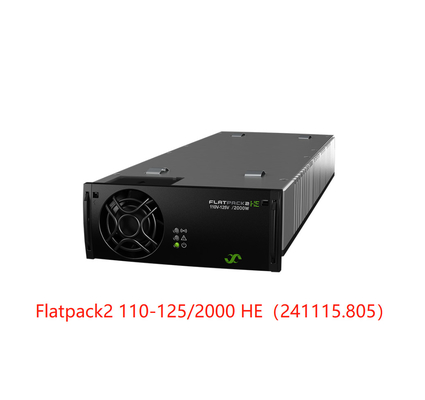

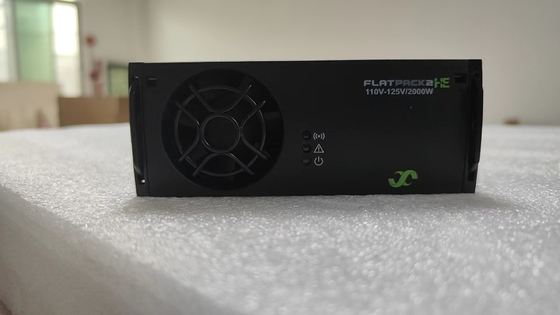

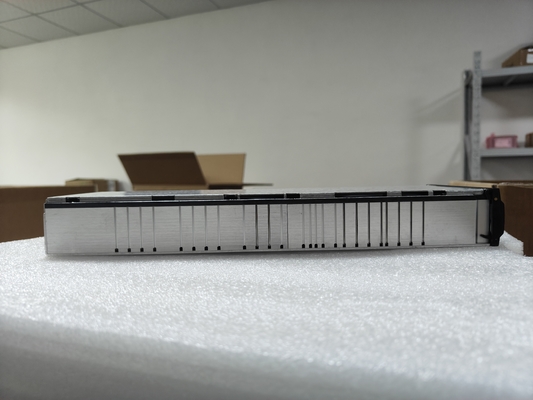

Modul Penyearah Eltek FLATPACK2 110 / 2000 HE WOR Modul Efisiensi Tinggi (Nomor Bagian 241115.805)
Flatpack2 110V 2000W HE Penyearah / Konverter
Flatpack2 110-120V/20A HE
Sejak diluncurkan, keluarga Flatpack2 telah berkembang menjadi berbagai pilihan peringkat daya dan voltase.
Flatpack2 110-120V/20A HE
Penyearah efisiensi tinggi yang andal untuk aplikasi industri
Fitur utama
- Keandalan terbukti
- Kepadatan daya tinggi
- Fleksibilitas aplikasi - 2KW hingga instalasi multi-kabinet
- Menerima input DC (konverter DC/DC)
- Kepatuhan global (CE, UL)
- Sertifikasi Kelautan &
- Lepas Pantai
- Teknologi yang dipatenkan
- Pengontrol digital
Parameter :
| Model |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Nomor bagian |
241115.805 |
241119.805 |
| DATA MASUKAN |
| Rentang voltase (nominal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Rentang voltase |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frekuensi |
0 - 66 Hz |
45 - 66 Hz |
| Arus maksimum |
11.9 A RMS |
18.64 ARMS |
| Faktor Daya |
0.99 (@ beban 50-100 %) |
0.99 (@ beban 50-100 %) |
| THD (@ 230 VAC) |
< 5 % (@ beban penuh) |
< 4 % (@ beban penuh) |
| Perlindungan |
Varistor untuk perlindungan transien, sekering di kedua saluran, shutdown di atas 300/ 305 V |
| DATA KELUARAN |
| Voltase default |
122.5 VDC |
| Rentang voltase |
89.22) - 171.6 VDC |
90.02) - 151.25 VD 1)
C
|
| # Sel Pb yang didukung (1.8 - 2.4 V DC/ sel) |
54 - 71 |
54 -60 |
| # Sel NiCad yang didukung (1.05 - 1.65 V DC/ sel) |
85 - 104 |
86 - 91 |
| Daya maks, masukan nominal |
2000 W |
3025 W1) |
| Daya maks, masukan 85V |
850 W |
1280 W |
| Arus maks |
16.7 A |
20 A |
| Waktu tunda, voltase default dan beban 1500 W |
20 ms, VOUT > 99.7 VDC |
10 ms, VOUT > 99.7 VDC |
| Pembagian arus |
±5% dari arus maksimum dari beban 10 hingga 100% |
| Regulasi voltase statis |
±0.5% dari beban 10% hingga 100% dan masukan nominal |
| Regulasi voltase dinamis |
±5.0% untuk variasi beban 10-80% atau 80-10%, waktu regulasi < 50ms |
| Rippel dan noise, bandwidth 30 MHz |
< 500 mV PP |
| Perlindungan |
Shutdown tegangan lebih, tahan hubung singkat, suhu tinggi, pembatasan arus masuk hot plug-in, dioda ORing |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 94% |
> 94% |
| Isolasi |
3.0 kVAC – masukan dan keluaran, 1.5 kV AC – arde masukan, 1.5 kV DC – arde keluaran 3 kVAC CAN – masukan, 3kVAC CAN – keluaran |
| Alarm (LED Merah) |
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Penyearah, Shutdown tegangan lebih pada keluaran, Kegagalan kipas, Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan masukan di luar jangkauan, berkedip pada tegangan lebih |
| Normal (LED Hijau) |
Masukan dan keluaran ok |
| MTBF (Metode Telcordia SR-332 Edisi I III (a)) |
>391 000j (@T AMBIENT= 25°C) |
>400 000j (@T AMBIENT= 25°C) |
| Suhu pengoperasian (5 - 95% RH non-kondensasi.) Daya keluaran diturunkan di atas suhu / ke |
-40 hingga +75°C [ -40 hingga +167°F]
+55°C / 1350W @ +75°C
|
-40 hingga +75°C [ -40 hingga +167°F]
+50°C / 1150 W @ +75°C
|
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
109 x 41.5 x 327mm (PxLxT) [4.25 x 1.69 x 13”] / 1.950 kg [4.3lbs] |
| STANDAR DESAIN |
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmonik Listrik |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Kepatuhan kelautan
(EMC kelas B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kecepatan Tinggi & Kerajinan Ringan dan Standar Lepas Pantai DnV |
-
|
|
1) Spesifikasi berlaku untuk versi HW 2 dan yang lebih baru. Untuk revisi yang lebih lama, lihat DS:24111x.805.DS3 ver1.
2) Tegangan keluaran akan meningkat pada beban ringan (< 1.6A)
|
