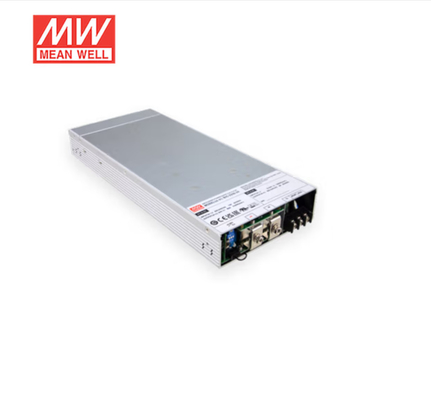

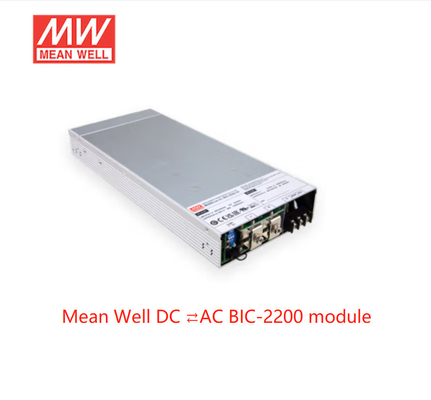

Mean Well BIC-2200 Catu Daya Dua Arah AC-DC 2160W 12V 180A output BIC-2200-12
Fitur:
Desain profil rendah 1U
Desain digital penuh dengan efisiensi konversi 93% untuk konversi AD/DC dan DC/AD
Waktu switching ultrafast antara AD/DC dan DC/AC sebesar 1ms.
Bersertifikasi CB/TUV/UL 62368-1, dan desain mengacu pada regulasi IEC 62477
Berbagi arus aktif hingga 11000W (4+1)
< 3% THD Rendah dalam kedua mode konversi
Mode pengisian daya paksa dan daur ulang dengan perintah CANbus (Opsional)
Perlindungan lengkap: Perlindungan anti-islanding, perlindungan kegagalan AC, DC OVP, OLP, OCP, OTP
Garansi 5 tahun
Teknis
| Arah AC ke DC |
MODEL |
BIC-2200-12 |
BIC-2200-24 |
BIC-2200-48 |
BIC-2200-96 |
|
OUTPUT
|
TEGANGAN DC |
12V |
24V |
48V |
96V |
| ARUS TERUKUR |
180A |
90A |
45A |
22.5A |
| DAYA TERUKUR |
2160W |
| RENTANG TEGANGAN DAYA PENUH |
12 ~ 15V |
24 ~ 28V |
48 ~ 65V |
96 ~ 112V |
| RIPI & NOISE (maks.) Catatan.2 |
160mVp-p |
260mVp-p |
300mVp-p |
480mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
10 ~ 15V |
19 ~ 28V |
38 ~ 65V |
76 ~ 112V |
| RENTANG ARUS |
0 ~ 180A |
0 ~ 90A |
0 ~ 45A |
0 ~ 22.5A |
| TOLERANSI TEGANGAN Catatan.3 |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGULASI BEBAN |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| SETUP, WAKTU NAIK |
1800ms, 60ms/230VAC pada beban penuh |
|
INPUT
|
RENTANG TEGANGAN AC |
180 ~ 264VAC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR DAYA (Tip.) |
0.98/230VAC pada beban penuh |
| EFISIENSI (Tip.) Catatan.5 |
90% |
93% |
93% |
93% |
| ARUS AC (Tip.) |
11A/230VAC |
| ARUS MASUK (Tip.) |
COLD START 35A/230VAC |
| ARUS BOCOR |
<2mA>
|
| TOTAL DISTORSI HARMONIK |
<3%(@beban=100%/230VAC) |
| Arah DC ke AC |
INPUT
(Catatan.9)
|
DAYA INPUT TERUKUR |
1800W |
| RENTANG TEGANGAN DAYA PENUH |
12 ~ 15V |
24 ~ 28V |
48 ~ 65V |
96 ~ 112V |
| RENTANG TEGANGAN DC |
10 ~15V |
19 ~ 28V |
38 ~ 65V |
76 ~ 112V |
| ARUS INPUT MAKS. |
150A |
75A |
37.5A |
18.75A |
|
OUTPUT
|
TERUKUR OUTPUT DAYA (Tip.) (@230V, 50Hz) |
1725VA |
| RENTANG TEGANGAN |
180 ~ 264VAC ditentukan oleh utama AC |
| RENTANG FREKUENSI |
47 ~ 63Hz ditentukan oleh utama AC |
| ARUS AC (Tip.) |
7.5A/230VAC |
| FAKTOR DAYA (Tip.) |
0.99/230VAC pada beban penuh |
| EFISIENSI (Tip.) Catatan.5 |
90.5% |
93% |
93% |
93% |
| TOTAL DISTORSI HARMONIK |
<3%(@beban=100%/230VAC) |
|
PERLINDUNGAN
|
LEBIH BEBAN
|
105 ~ 115% daya output terukur |
| AC ke DC |
Pembatasan arus konstan, matikan tegangan O/P DC 5 detik. setelah tegangan O/P DC turun rendah, nyalakan kembali untuk memulihkan |
| DC ke AC |
Tidak dapat diukur dengan desain daya konstan |
| HUBUNGAN SINGKAT |
Matikan arus O/P, nyalakan kembali untuk memulihkan |
| TEGANGAN LEBIH |
17.6 ~ 20.8V |
33.6 ~ 39.2V |
72.6 ~ 86V |
134 ~ 157V |
| Jenis perlindungan : Matikan tegangan O/P, nyalakan kembali untuk memulihkan |
| SUHU LEBIH |
Matikan tegangan O/P, pulih secara otomatis setelah suhu turun |
| PERLINDUNGAN ISLANDING |
Matikan tegangan O/P AC, nyalakan kembali untuk memulihkan |
|
FUNGSI
|
REMOTE ON-OFF CONTROL |
Dengan sinyal listrik atau kontak kering Singkat: Power ON Buka: Power OFF Silakan lihat Manual Fungsi berikut |
| WAKTU SWITCH BIDIRECTION (Tip.) |
1ms |
| SINYAL ALARM |
Output sinyal TTL terisolasi untuk T-Alarm, DC-OK dan Kesalahan. Silakan lihat Manual Fungsi di halaman berikut |
| DAYA TAMBAHAN |
12V@0.5A toleransi±5%, riak 150mVp-p |
|
MODE BATERAI TERUKUR
ARUS(default) Catatan.7
|
AC ke DC |
160A |
80A |
40A |
20A |
| Dapat disesuaikan dengan komunikasi |
| DC ke AC |
120A |
64A |
32A |
16A |
| Dapat disesuaikan dengan komunikasi |
|
LINGKUNGAN
|
SUHU KERJA |
-30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 45℃) |
| GETARAN |
10 ~ 500Hz, 2G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z |
|
KESELAMATAN & EMC
(Catatan 4)
|
STANDAR KESELAMATAN |
UL62368-1, CAN/CSA C22.2 No.62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, IEC62477-1(by request) disetujui |
| TEGANGAN TAHAN Catatan.8 |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:500VAC |
| RESISTANSI ISOLASI Catatan.8 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISI EMC
|
BS EN/EN55032 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| Konduksi |
BS EN/EN55032 (CISPR32) |
Kelas B |
| Radiasi |
BS EN/EN55032 (CISPR32) |
Kelas A |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Kedipan Tegangan |
BS EN/EN61000-3-3 |
----- |
|
KEKEBALAN EMC
|
BS EN/EN55035, BS EN/EN61000-6-2 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Level 3, udara 8KV ; Level 2, kontak 4KV |
| Radiasi |
BS EN/EN61000-4-3 |
Level 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Level 3 |
| Surge |
BS EN/EN61000-6-2 |
2KV/Line-Line 4KV/Line-Earth |
| Konduksi |
BS EN/EN61000-4-6 |
Level 3 |
| Medan Magnet |
BS EN/EN61000-4-8 |
Level 4 |
| Penurunan dan Interupsi Tegangan |
BS EN/EN61000-4-11 |
>95% penurunan 0.5 periode, 30% penurunan 25 periode,
>95% interupsi 250 periode
|
|
LAINNYA
|
MTBF |
462.9K jam min. Telcordia SR-332 (Bellcore) ; 46K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
330*140*41mm (P*L*T) |
| PENGEMASAN |
2.9Kg; 4pcs/12.6Kg/1.25CUFT |
