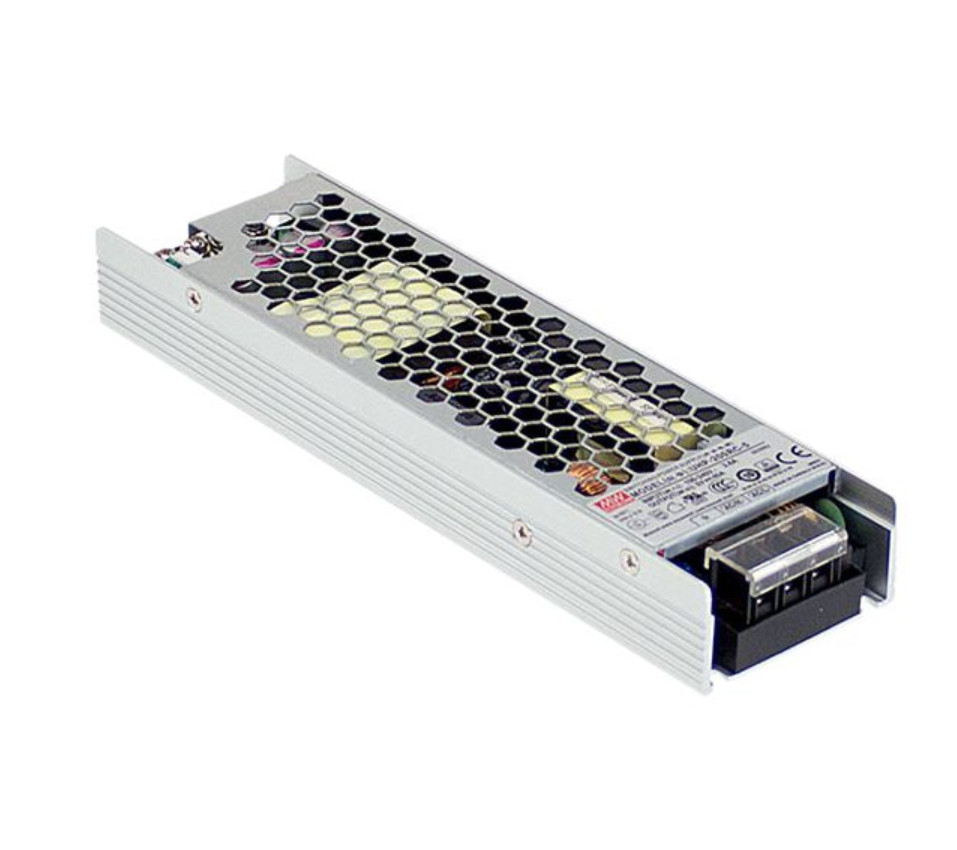

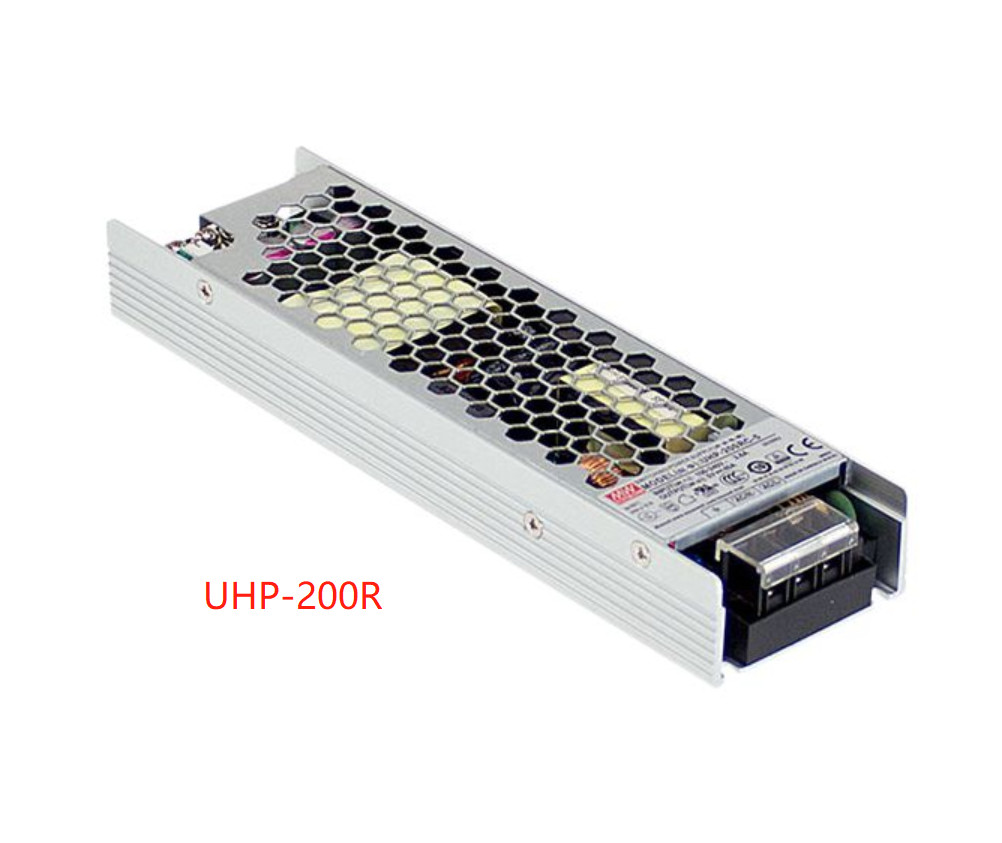

| MODEL |
UHP-200 -3.3 |
UHP-200 -4.2 |
UHP-200 -5 |
UHP-200 -12 |
UHP-200 -15 |
UHP-200 -24 |
UHP-200 -36 |
UHP-200 -48 |
UHP-200 -55 |
|
OUTPUT
|
TEGANGAN DC |
3.3V |
4.2V |
5V |
12V |
15V |
24V |
36V |
48V |
55V |
| ARUS TERUKUR |
40A |
40A |
40A |
16.7A |
13.4A |
8.4A |
5.6A |
4.2A |
3.6A |
| DAYA TERUKUR |
132W |
168W |
200W |
200.4W |
201W |
201.6W |
201.6W |
201.6W |
201.6W |
| RIPI & NOISE (maks.)Catatan.2 |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
360mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
3.2~3.5V |
3.6~4.4V |
4.5~5.5V |
11.4~12.6V |
14.3~15.8V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
45~58V |
| TOLERANSI TEGANGANCatatan.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGULASI BEBAN |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| SETUP, WAKTU NAIK |
2000ms, 80ms/230VAC; 3000ms, 80ms/115VAC pada beban penuh; 550ms/230VAC untuk waktu setup 55V |
| WAKTU TAHAN (Typ.) |
10ms/230VAC 10ms/115VAC |
|
INPUT
|
TEGANGAN RENTANG Catatan.4 |
90 ~ 264VAC 127 ~ 370VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR DAYA (Typ.) |
PF≥0.94/230VAC PF≥0.98/115VAC pada beban penuh |
| EFISIENSI (Typ.) |
89% |
90% |
91% |
93% |
94% |
94% |
94% |
94% |
94% |
| ARUS AC (Typ.) |
2.2A/115VAC 1.1A/230VAC |
| ARUS MASUK (Typ.)Catatan.8 |
Mulai dingin 40A/115VAC 80A/230VAC |
| ARUS KEBOCORAN |
<0.75mA / 240VAC |
|
PERLINDUNGAN
|
KELEBIHAN BEBAN
|
110~140% daya keluaran terukur |
| Jenis perlindungan: Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
|
TEGANGAN LEBIH
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
16.5 ~ 19.5V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
60 ~ 69V |
| Jenis perlindungan: Matikan tegangan O/P, nyalakan kembali untuk memulihkan |
| SUHU LEBIH |
Jenis perlindungan: Matikan tegangan O/P atau mode cegukan, pulih secara otomatis setelah suhu turun |
|
FUNGSI
|
SINYAL DC OK (Opsional) |
Peringkat kontak (maks.): Beban resistif 15Vdc/10mA |
| REDUNDAN (Opsional) |
Untuk perlindungan koneksi paralel: Untuk aplikasi paralel, ketika satu PSU tidak dapat berfungsi, yang lain akan diaktifkan secara otomatis. Ini dapat mencegah sistem macet, dan memberikan keandalan sistem |
|
LINGKUNGAN
|
SUHU KERJA |
-30 ~ +70℃(Lihat “Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 95% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 50℃) |
| GETARAN |
10 ~ 500Hz, 5G 10 menit/1 siklus, 60 menit masing-masing sepanjang sumbu X, Y, Z |
|
KESELAMATAN & EMC
(Catatan.6)
|
STANDAR KESELAMATAN
|
UL 62368-1,TUV BS EN/EN62368-1,BS EN/EN60335-1(Kecuali untuk 55V), CCC GB4943, EAC TP TC 004,
BSMI CNS14336-1 disetujui, Desain mengacu pada BS EN/EN61558-1,-2-16
|
| TEGANGAN TAHAN |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG,O/P-FG:100M Ohm/500VDC/25℃/ 70%RH |
| EMISI EMC |
Kepatuhan terhadap BS EN/EN55032,GB9254,Kelas B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 |
| KEKEBALAN EMC |
Kepatuhan terhadap BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), tingkat industri berat, EAC TP TC 020 |
|
LAINNYA
|
MTBF |
2472.1 K jam min. Telcordia SR-332 (Bellcore) ; 257.0K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
194*55*26mm (P*L*T) |
| PENGEMASAN |
0.468kg;24pcs/12.2kg/0.49CUFT |
|
CATATAN
|
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban terukur, dan suhu sekitar 25℃.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0.1uf & 47uf.
3. Toleransi: termasuk toleransi pengaturan, regulasi garis, dan regulasi beban.
4. Penurunan nilai mungkin diperlukan di bawah tegangan input rendah. Silakan periksa kurva penurunan nilai untuk detail lebih lanjut.
5. Penurunan nilai suhu sekitar sebesar 5℃/1000m diperlukan untuk ketinggian pengoperasian lebih dari 2000m (6500 kaki)
6. Catu daya dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. Peralatan akhir harus dikonfirmasi ulang bahwa ia masih memenuhi arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan merujuk ke “Pengujian EMI catu daya komponen.”
(sebagaimana tersedia di http://www.meanwell.com)
7. Efisiensi tipe R sedikit lebih rendah dari tipe Kosong, sesuai dengan pengukuran sebenarnya.
8. Parameter arus masuk memiliki toleransi 10%.
※ Penafian Tanggung Jawab Produk: Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx
|
