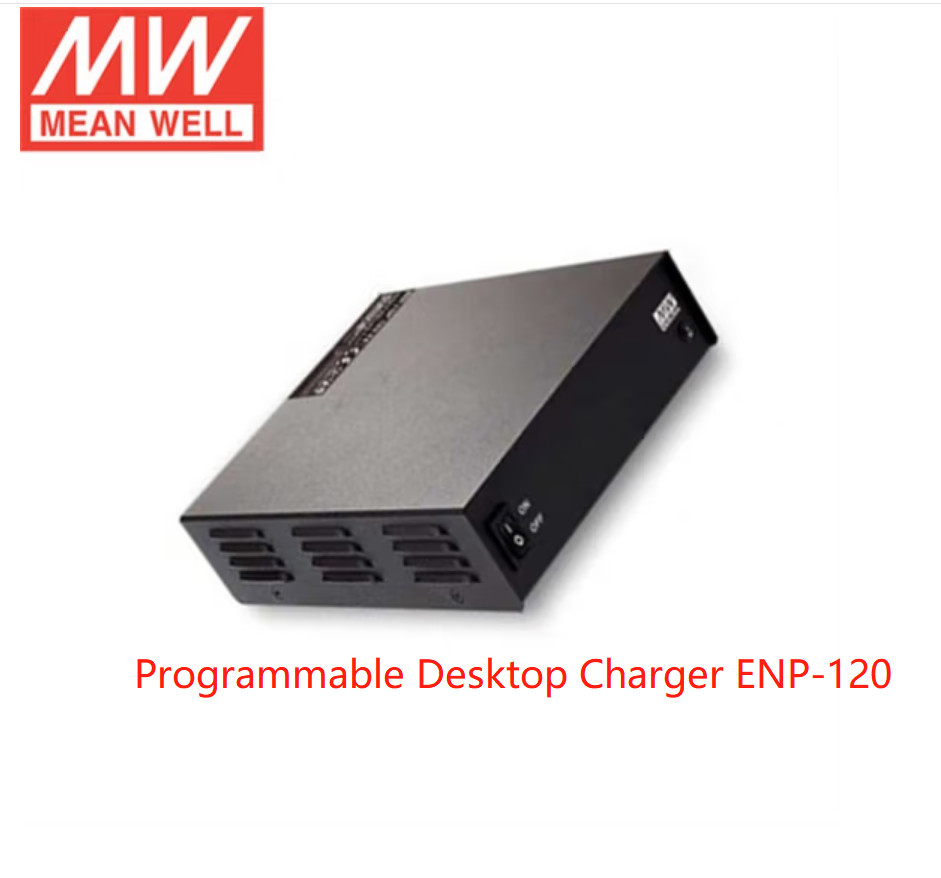

Mean Well Portable Type Programmable Desktop Charger ENP-120 ENP-180 ENC-120 120W-360W Pengisi daya
Daya:
ENP-120/ENP-180/ENP-240/ENP-360
Pengisi daya:
ENC-120/ENC-180/ENC-240/ENC-360
Fiturnya:
ENC: Pengisi daya yang dapat diprogram
ENP: Sumber daya switching desktop tingkat VI
Tegangan pengisian, arus pengisian dan timeout dapat diprogram melalui SBP-001
NTC untuk kompensasi suhu (seri ENC)
Desain tanpa kipas angin, dan bebas kebisingan
Perlindungan: Sirkuit pendek, over voltage, over temperature protection (seri ENC/ENP). Baterai di bawah tegangan, baterai di atas tegangan, perlindungan polaritas terbalik ((hanya untuk seri ENC)
Cocok untuk baterai asam timbal
3 tahun garansi
Teknis
| Model |
ENP-120-12 |
ENP-120-24 |
ENP-120-48 |
|
Output
|
Tegangan DC |
13.8V |
27.6V |
55.2V |
| NOMINAL ACRENT |
8.7A |
4.3A |
2.2A |
| Saat ini |
Rating |
0 ~ 8,7A |
0 ~ 4.3A |
0 ~ 2.2A |
| PEAK |
Catatan.2 |
10.9A |
5.38A |
2.75A |
| WATTAGE |
Rating |
120W |
119W |
121W |
| PEAK |
Catatan.2 |
150.4W |
148.5W |
151.8W |
| RIPPLE & NOISE (maks.)Catatan.3 |
150mVp-p |
150mVp-p |
350mVp-p |
| Tegangan ADJ. Jangkauan |
11.5 ~ 15V |
23.5 ~ 30V |
47.5 ~ 58.8V |
| Toleransi teganganCatatan.4 |
± 1,0% |
± 1,0% |
± 1,0% |
| Garis Peraturan Catatan.5 |
± 0,5% |
± 0,5% |
± 0,5% |
| Peraturan beban |
Catatan.6 |
± 2,0% |
± 1,0% |
± 0,5% |
| SETUP, RISE waktu |
Catatan.7 |
1000ms, 100ms pada beban penuh |
| TANGGUNG WAKTU (Typ.) |
20ms pada beban penuh |
|
Input
|
Rentang tegangan |
Catatan.8 |
90 ~ 264VAC |
127 ~ 370VDC |
|
| RANGKAH FREKWENSI |
47 ~ 63Hz |
| FAKTOR Kekuatan (Jenis) |
PF>0,98/115VAC, PF>0,95/230VAC pada beban penuh |
| Efisiensi (jenis) |
890,5% |
91% |
910,5% |
| AC CURRENT (Jenis) |
1.25A/115VAC |
0.63A/230VAC |
|
| INRUSH CURRENT (Jenis) |
START Dingin 65A pada 230VAC |
| Kebocoran arus |
< 3,5mA / 240VAC |
| Tidak ada konsumsi daya beban |
<0,15W |
|
Perlindungan
|
Sirkuit pendek |
Tipe perlindungan: Batas arus konstan, pulih secara otomatis setelah kondisi kesalahan dihapus |
|
Terlalu banyak beban
|
Biasanya bekerja dalam 110 ~ 125% daya output nominal selama lebih dari 3 detik dan beralih ke pembatasan arus konstan, dengan pemulihan otomatis setelah kondisi beban puncak dihapus |
| Pembatasan arus konstan, jika >125% daya nominal, dengan pemulihan otomatis setelah kondisi kelebihan beban dihapus |
| Overvoltage |
15.5 ~ 18.2V |
31 ~ 36,5V |
62.1 ~ 72.9V |
| Tipe perlindungan: Matikan tegangan O/P, hidupkan kembali untuk pulih |
| Terlalu panas |
Matikan tegangan O / P, pulih secara otomatis setelah suhu turun |
|
Lingkungan
|
Waktu kerja. |
-30 ~ +70°C (Lihat "Derating Curve") |
| Kelembaban Kerja |
20 ~ 95% RH tidak kondensasi |
| Waktu Penyimpanan, Kelembaban |
-40 ~ +85°C, 10 ~ 95% RH tidak kondensasi |
| Koefisien waktu |
± 0,05%/°C (0 ~ 50°C) |
| Getaran |
10 ~ 500Hz, 2G 10min. / 1 siklus, 60min. masing-masing sepanjang sumbu X, Y, Z |
|
Keselamatan dan EMC
(Catatan 9)
|
Standar Keselamatan |
IEC62368-1, UL62368-1, EAC TP TC 004 disetujui; Memenuhi BS EN/EN62368-1 |
| Tegangan WITHSTAND |
I/P-O/P:3KVAC |
I/P-FG:2KVAC O/P-FG:0.5KVAC |
|
| Resistensi isolasi |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMISI
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Dilakukan |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Kelas B |
| Dipancarkan |
BS EN/EN55032 (CISPR32) / FCC PART15 (CISPR22) |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
- Tidak, tidak. |
| Tegangan berkedip |
BS EN/EN61000-3-3 |
- Tidak, tidak. |
|
Imunitas EMC
|
BS EN/EN55024 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 3, udara 8KV; Tingkat 2, kontak 4KV |
| Dipancarkan |
BS EN/EN61000-4-3 |
Tingkat 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Tingkat 2, 1KV |
| Gelombang |
BS EN/EN61000-4-5 |
Tingkat 2, 1KV/Line-Line, Tingkat 3, 2KV/Line-Earth |
| Dilakukan |
BS EN/EN61000-4-6 |
Tingkat 2, 3Vrms |
| medan magnet |
BS EN/EN61000-4-8 |
Tingkat 1, 1A/m |
| Penurunan dan Interupsi Tegangan |
BS EN/EN61000-4-11 |
> 95% penurunan 0,5 periode, 30% penurunan 25 periode,
> 95% gangguan 250 periode
|
|
TANYA
|
MTBF |
1997.9K jam menit. |
Telcordia SR-332 (Bellcore) ; 257.1K jam min. |
MIL-HDBK-217F (25°C) |
| Dimensi |
192*178*45.5mm (L*W*H) |
| Pengemasan |
0.98Kg; 10pcs/10.8Kg /1.38CUFT |
| Catatan |
1Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban nominal dan suhu sekitar 25°C.
2. arus puncak atau daya puncak hingga 3 detik disediakan.
3. Ripple & noise diukur pada 20MHz bandwidth dengan menggunakan 12" twisted pair-wire terminated dengan 0.1uf & 47uf parallel capacitor.
4Toleransi: termasuk pengaturan toleransi, regulasi jalur dan regulasi beban.
5Regulasi garis diukur dari garis rendah ke garis tinggi pada beban nominal.
6Regulasi beban diukur dari 0% sampai 100% beban nominal.
7. panjang waktu pengaturan diukur pada start pertama dingin. menyalakan / mematikan catu daya dengan sangat cepat dapat menyebabkan peningkatan waktu pengaturan.
8. Derating mungkin diperlukan di bawah tegangan input rendah. Silakan periksa kurva derating untuk lebih detail.
9Sumber daya dianggap sebagai unit independen, tetapi peralatan akhir masih perlu mengkonfirmasi kembali bahwa seluruh sistem sesuai dengan
Untuk petunjuk tentang cara melakukan tes EMC ini, silakan lihat Pengujian EMI sumber daya komponen.
(Terdapat di http://www.meanwell.com)
10. Pengurangan suhu lingkungan 3,5°C/1000m dengan model tanpa kipas angin dan 5°C/1000m dengan model kipas angin untuk ketinggian operasi lebih dari 2000m ((6500ft).
※ Pengecualian Tanggung Jawab Produk:Untuk informasi rinci, silakan lihat https://www.meanwell.com/serviceDisclaimer.aspx
|
