| Model |
12V / 120W |
24V / 240W |
48V / 250W |
| Nomor bagian |

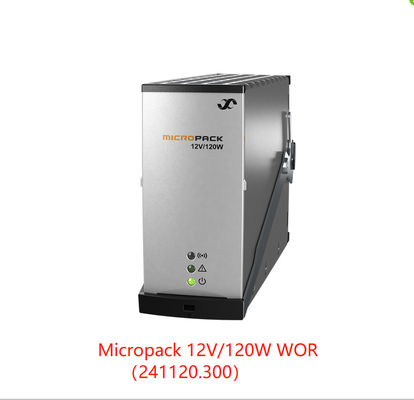

241120.300 |
241120.200 |
241120.100 |
| DATA MASUKAN |
|
|
|
| Rentang tegangan |
85 - 300 V AC/ DC 1) |
| Rentang tegangan (nominal) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frekuensi |
0 - 66 Hz 1) |
| Arus maksimum, input 230V / keseluruhan (dorongan) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Arus kebocoran bumi maksimum |
2.0 mA (@ 250V AC/ 50Hz) |
| Faktor Daya |
0.97 (@ 70 - 100 % beban) |
0.98 (@ 55 - 100 % beban) |
0.98 (@ 50 - 100 % beban) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % beban) |
< 5 % (@ 50 - 100 % beban) |
< 5 % (@ 50 - 100 % beban) |
| Perlindungan |
Varistor untuk perlindungan transien, sekering di kedua saluran (2x 2.0 A), penonaktifan di atas 300 V AC/ DC |
| DATA KELUARAN |
|
|
|
| Tegangan default |
13.6 V DC |
27.2 VDC |
53.5 VDC |
| Rentang tegangan |
10.7 - 18.0 V DC |
21.5 - 36 VDC |
43.5 - 57.6 V DC |
| Rentang tegangan tanpa pengontrol |
10.7 - 15.0 V DC |
21.5 - 30 VDC |
43.5 - 57.6 V DC |
| # Sel Pb yang didukung (1.8 - 2.4 V DC/ sel) |
6 - 7 |
12 - 15 |
24 |
| # Sel NiCad yang didukung (1.05 - 1.65 V DC/ sel) |
10 - 11 2) |
20 - 222) |
- |
| Daya maks, nominal / dorongan 60s |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Arus maks, @12/ 24/ 48V DC / dorongan / QT 3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Berbagi arus |
±5% dari arus maksimum dari 10 hingga 100% beban |
| Regulasi tegangan statis ± |
0.5% dari 10% hingga 100% beban dan input nominal |
| Regulasi tegangan dinamis |
± 5 % < 10ms, langkah beban 10% hingga 90% atau sebaliknya pada tegangan output nominal |
| Waktu tahan, tegangan default dan daya penuh |
20 ms, V OUT > 10.7 VDC |
20 ms, VOUT > 21.5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel dan noise, 30 MHz b.w. / psophometrik |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Perlindungan |
Penonaktifan tegangan berlebih, tahan hubung singkat, suhu tinggi, pembatas arus masuk colok-panas, sekering |
| SPESIFIKASI LAINNYA |
|
|
|
| Efisiensi @ input/ output nominal, puncak/ rentang |
89.5% / >88%, beban 50-100% |
93.0% / >92%, beban 50-100% |
93.6% / >93%, beban 50-100% |
| Isolasi |
3.0 kVAC – input dan output, 1.5 kV AC – input bumi, 0.5 kV DC – output bumi |
| Alarm: LED Merah 'on |
Penonaktifan listrik rendah, Penonaktifan suhu tinggi dan rendah, Kegagalan penyearah, Penonaktifan tegangan berlebih pada output, Kegagalan kipas, Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan: LED Kuning 'on |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip pada tegangan berlebih |
| Normal (modul berjalan): LED Hijau 'on |
|
| Output alarm (terisolasi) |
TIDAK (+terminal positif), COM (-terminal negatif). Maks 60 V / 100 mA |
| MTBF (Metode Telcordia SR-332 Edisi I III (a)) |
>480 000j (@T AMBIENT= 25°C) |
>480 000j (@T AMBIENT= 25°C) |
>500 000j (@T AMBIENT= 25°C) |
| Suhu pengoperasian (5 - 95% RH non-kondensasi.) Daya output diturunkan di atas suhu / ke |
-40 hingga +70°C [ -40 — +158°F]
+55°C / 50W @ +70°C
|
-40 hingga +60°C [-40 hingga +142°F]
+45°C / 80W @ +60°C
|
-40 hingga +75°C [ -40 hingga +167°F]
+55°C / 140W @ +75°C
|
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
39.0 x 88.5 x 149mm [1.54 x 3.48 x 5.87"] / 0.5 kg [1.1 lbs] |
| STANDAR DESAIN |
|
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Harmonik Listrik |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2 -1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE)
|
|
Kepatuhan kelautan
(Kelas EMC B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kecepatan Tinggi & Kerajinan Ringan dan Standar Lepas Pantai DnV |
|
1) Dukungan DC untuk 241120.200 dengan FW utama 404088.009 (dari revisi HW 1.2) dan 241120.100 dari revisi HW 2
2) 11/ 22 sel dengan tegangan dorongan maks 1.636 V DC/ sel
3) Fungsi Quick-Trip, jika V OUT = 5 VDC pulsa arus 35 ms dihasilkan untuk membantu memicu sekering/ MCB pada cabang hubung singkat
4) Hanya 12V dan 24V
|
