| Model |

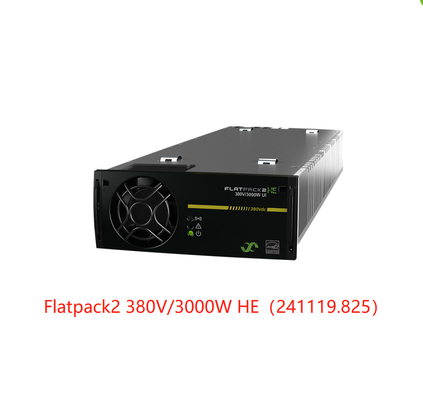

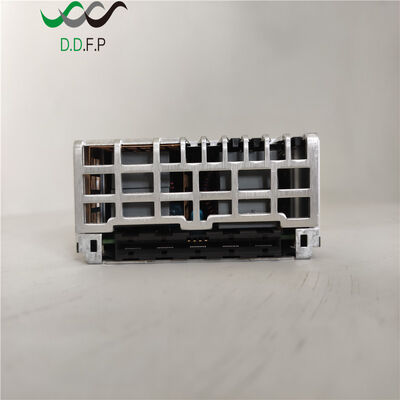

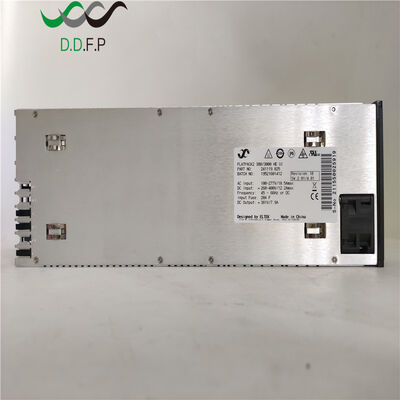

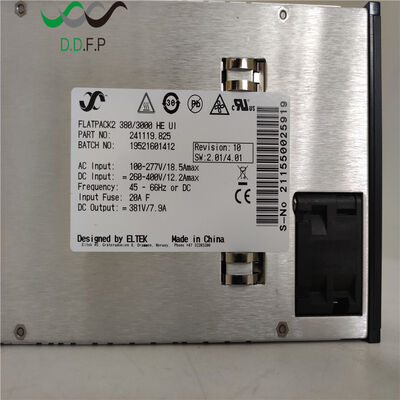

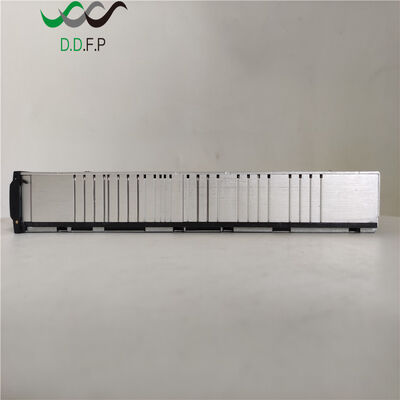

Flatpack2 380/3000 HE (UI) |
| Nomor bagian |
241119.825 |
| MEMASUKAN DATA |
| Tegangan (nominal) |
176 - 277 VAC/ 260 - 400 VD 1)
C
|
| Tegangan (kisaran) |
85 - 305 VAC/ 260 - 410 VD 1)
C
|
| Frekuensi |
45 - 66 Hz / 15 - 18,5 Hz2)/ DC1) |
| Arus (maksimum) @ input nominal, beban penuh |
18.2 ARMS |
| Faktor kekuatan |
> 0,99 pada beban 50% atau lebih |
|
Perlindungan
|
Sekering di L & N Varistor
Putuskan sambungan saat VDI DALAMberada di luar jangkauan
|
| DATA KELUARAN |
| Tegangan (default) |
381 VDC |
| Tegangan (rentang yang dapat disesuaikan) |
300 - 400 VDC |
| # Sel Pb didukung |
156 - 1683) |
| Daya terus menerus (maksimum) |
3000 W |
| Daya @ 85 VAC/ 85 VDC |
1200 W |
| Kontinu saat ini (maksimum) |
9 A (@VKELUAR< 336 VDC) / 7,9 A (@VKELUAR= 381 VDC) |
| Berbagi saat ini (beban 10 - 100%) |
±5% dari arus maksimum dari beban 10 hingga 100%. |
| Regulasi Tegangan Statis (beban 10 - 100%) |
±0,5% |
| Regulasi Tegangan Dinamis |
±2,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 10 ms5) |
| Tahan waktu |
> 20 ms;tegangan keluaran > 300 VDCpada beban 1500 W |
| Riak |
< 1000 mVhal, lebar pita 30 MHz |
| Perlindungan |
Overvoltage shutdown, Hot plug-in - Pembatasan arus masuk, ORing diode, Fuse5), Bukti hubung singkat, Perlindungan suhu tinggi, Overload shutdown4) |
| SPESIFIKASI LAINNYA |
| Efisiensi @ 230 VAC/ 380VDCmemasukkan |
96,2% / 96,6% |
| Isolasi |
3,0 kVAC– masukan ke keluaran, 1,5 kVAC– input ke bumi, 1,5 kVDC- output ke bumi,
3,0 kVAC– BISA ke primer, 3,0 kVAC- BISA ke sekunder
|
| Alarm (LED Merah) |
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Penyearah, Shutdown tegangan berlebih pada output, Kegagalan kipas, Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip pada tegangan berlebih |
| Biasa (LED Hijau) |
Input dan output oke |
| Kebisingan akustik, pada input nominal dan beban penuh |
<40dBA @TSekelilingnya<25°C / <58dBA @ TSekelilingnya> 40°C |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Kasus L1) |
2 291 210j (@TSekelilingnya= 25 °C) |
| Suhu Operasional |
-40 hingga +75°C (-40 hingga +167°F), kelembapan 5 - 95% RH tanpa kondensasi
Daya output menurun linier dari 3000W @ 50°C (122°F) hingga 980W @ 75°C(167°F)
|
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembapan 0 - 99% RH tanpa kondensasi |
| Dimensi[PxTxT] / Berat |
109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 pon) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013, UL 60950-1:2014, CSA C22.2 No. 60950-1-07 |
| EMC |
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2010, -6-4:2007 + A1:2010,
IEC61000-6-5: 2015, EN 300 386:v1.6.1, FCC CFR 47 Bagian 15:2013
|
|
Lingkungan
|
Diuji menurut: ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2.Kondisi pengoperasian lainnya sesuai IEC 62040-5-3:2016 pasal 4.3, harus diperhatikan
2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Dukungan input DC dari revisi 7 bertahap melalui pn 241119.825IA.Dukungan untuk tegangan DC yang lebih rendah berdasarkan permintaan
2) Rentang frekuensi 16 2/3 Hz hanya didukung untuk 230 VAC+/-15%.Daya maksimum yang tersedia diturunkan menjadi 1000 W
3) untuk tegangan uji minimum 156 sel adalah 1,923 V/sel.Untuk tegangan boost maksimum 168 sel adalah 2,38 V/sel
4) jika kelebihan beban atau kesalahan beban tidak dibersihkan setelah 10 detik (didefinisikan sebagai Vout < 200 VDC) itu akan mati secara permanen (siklus daya untuk mengatur ulang)
5) dari revisi 9, bertahap melalui pn 241119.825IA
|
