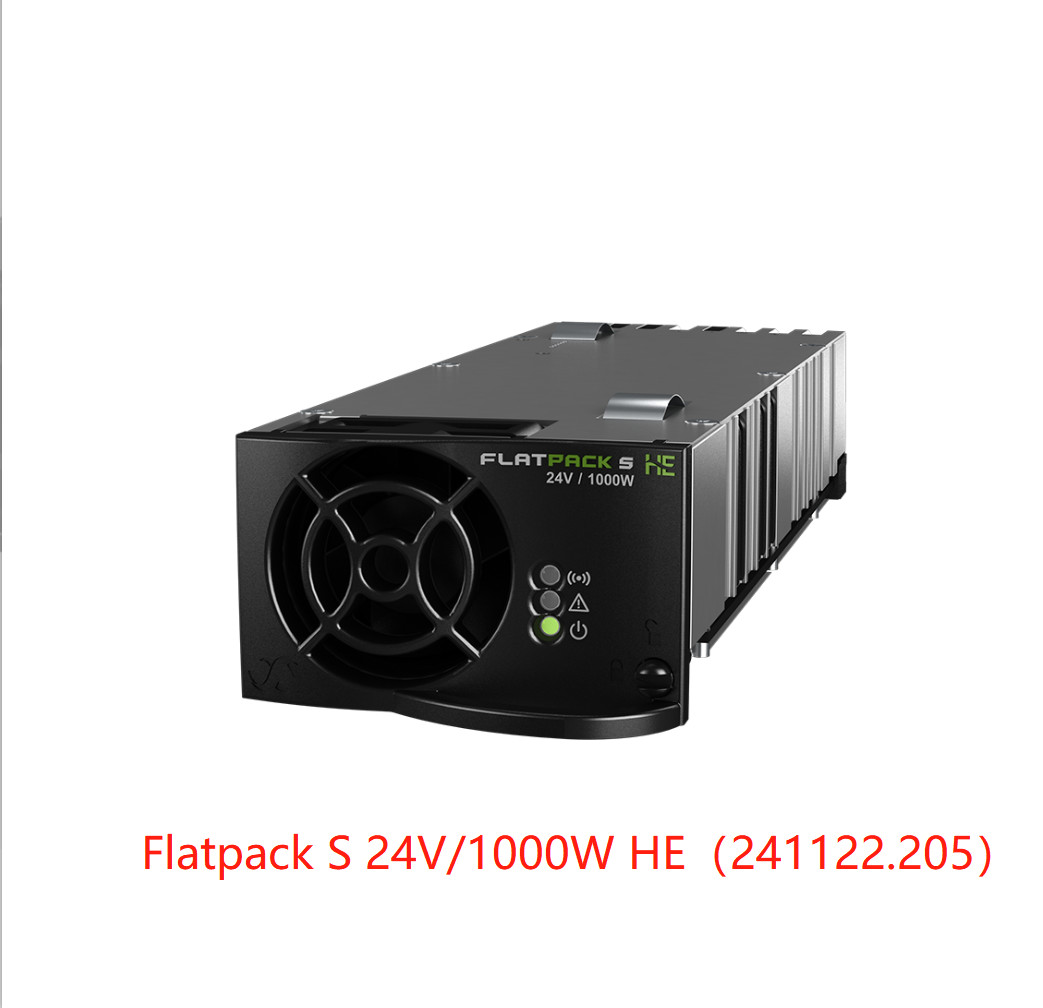

Modul Penyearah Eltek Rectifier FlatpackS 24V 1000W Flatpack2 24/1000HE (nomor bagian:241122.205)
Flatpack S 24V/1000W HE
Aplikasi di pasar ini menuntut sistem daya DC yang canggih, andal, dan aman. Flatpack S memberikan kepadatan daya terdepan di industri di segmennya, banyak fungsi keselamatan, rentang suhu pengoperasian yang luas, dan keandalan yang luar biasa dalam rumahnya yang kecil berukuran 217mm.
Penyearah yang ringkas dan andal untuk aplikasi rel dan utilitas daya
Digunakan dalam rak 3U dengan pengontrol Smartpack S, penyearah Flatpack S mencakup aplikasi 2 hingga 8kW menggunakan ruang minimum, kurang dari 18 liter, dan disipasi panas yang rendah.
Fitur utama
- Kecil
- Pendek
- Padat daya, 26 W/inci3
- Efisiensi tinggi
- Perlindungan OR-ing pada output
- Dapat dicolokkan panas
Parameter :
|
| Model |
Flatpack S 24/1000 HE |
| Nomor bagian |
241122.205 |
| DATA MASUKAN |
| Tegangan (rentang nominal) |
185 VAC/DC - 305 VAC / 300VDC |
| Tegangan (rentang pengoperasian) |
85 VAC/DC - 305 VAC / 300VDC |
| Frekuensi (nominal / rentang) |
45 - 66 Hz / DC |
| Arus maksimum |
5.9 ARMS |
| Faktor Daya |
> 0.99 pada beban 50% atau lebih |
| Perlindungan |
Sekering
Penonaktifan di atas 305 VAC / 300 VDC
|
| DATA KELUARAN |
| Tegangan (default) |
26.7 VDC |
| Tegangan (rentang yang dapat disesuaikan) |
21 - 29 VDC |
| Daya maks, masukan nominal |
1000 W |
| Daya maks, @ 85 VAC/DC |
440 W |
| Arus maksimum |
41.7 A (@VOUT < 24 VDC) |
| Berbagi arus |
±5% dari arus maksimum dari beban 10 hingga 100% |
| Pengaturan tegangan statis (beban 10-100%) |
±0.5% |
| Pengaturan tegangan dinamis |
±5.0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan< 50ms |
| Waktu tahan |
>20ms; tegangan keluaran > 21 VDC |
| Riak |
< 150 mVPP , bandwidth 30 MHz |
|
Perlindungan
|
Pemblokiran Dioda OR-ing, Tahan hubung singkat, Perlindungan tegangan lebih dan Perlindungan suhu tinggi |
| SPESIFIKASI LAINNYA |
| Efisiensi Puncak |
92.5 % |
| Isolasi |
3.0 kVAC - masukan dan keluaran, 1.5 kVAC - bumi masukan, 0.5 kVDC - bumi keluaran |
| Alarm (LED Merah) |
Penonaktifan listrik rendah, Penonaktifan suhu tinggi dan rendah, Kegagalan penyearah, Penonaktifan tegangan lebih pada output, Kegagalan kipas, Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan masukan di luar jangkauan, berkedip pada tegangan lebih |
| Normal (LED Hijau) |
Masukan dan keluaran ok |
| Relai alarm potensial (biasanya tertutup) |
Terbuka pada alarm dan pemadaman listrik |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Case L1) |
>1 975 044 (@ Tambien: 25 °C) |
| Suhu pengoperasian (5 - 95% RH non-kondensasi) |
- 40 - 85°C [-40 - 185°F ] |
| Daya keluaran maks diturunkan di atas suhu / ke |
45°C [+113°F] / 400 W |
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
72 x 41.5 x 217mm (2.83 x 1.63 x 8.54”) / < 850 g (1.9 lbs) |
| STANDAR DESAIN |
|
Keamanan listrik
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Bagian 15:2013
|
| Kelautan |
DNVGL-CG-03391), Sertifikat ABS PDA1) |
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Kondisi pengoperasian lainnya sesuai IEC 62040-5-3:2016 pasal 4.3, harus diberitahukan
|
| 1) hanya berlaku untuk nomor bagian 241122.205M |
