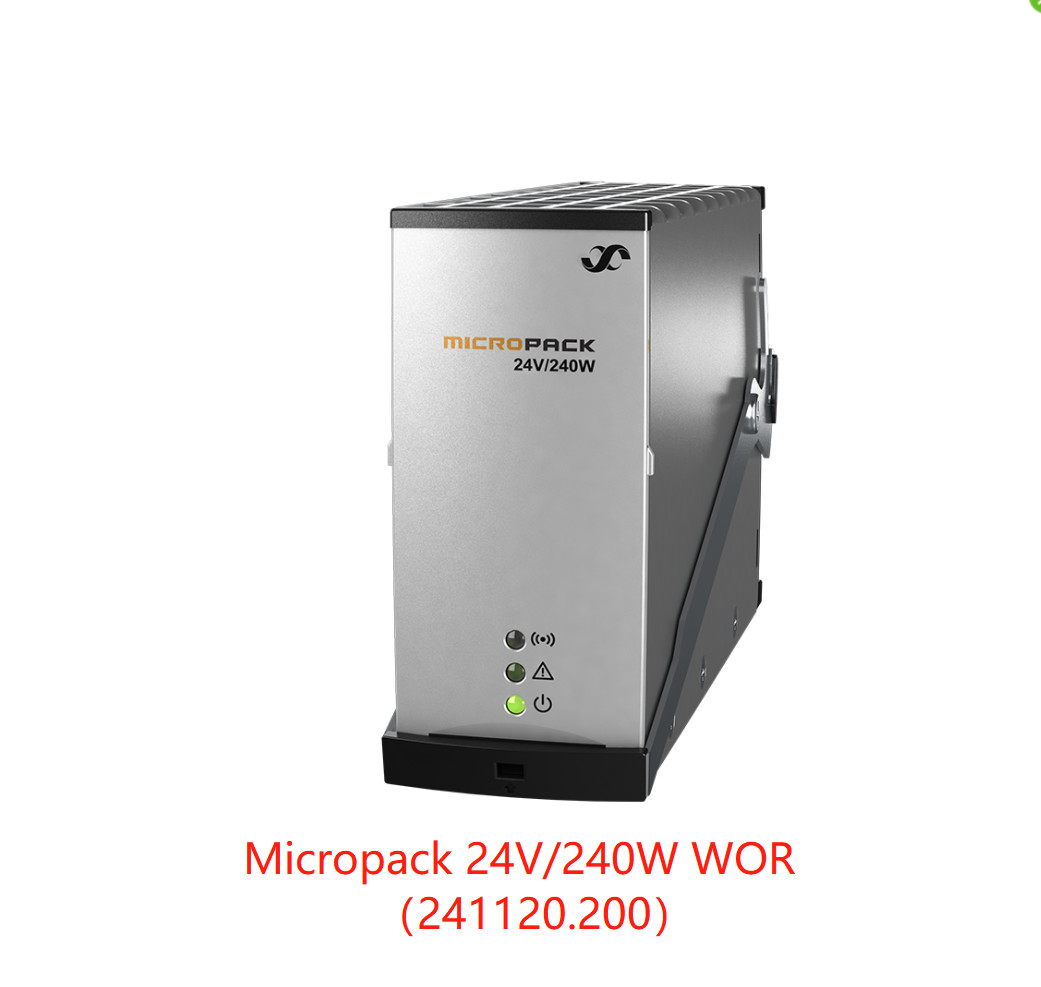

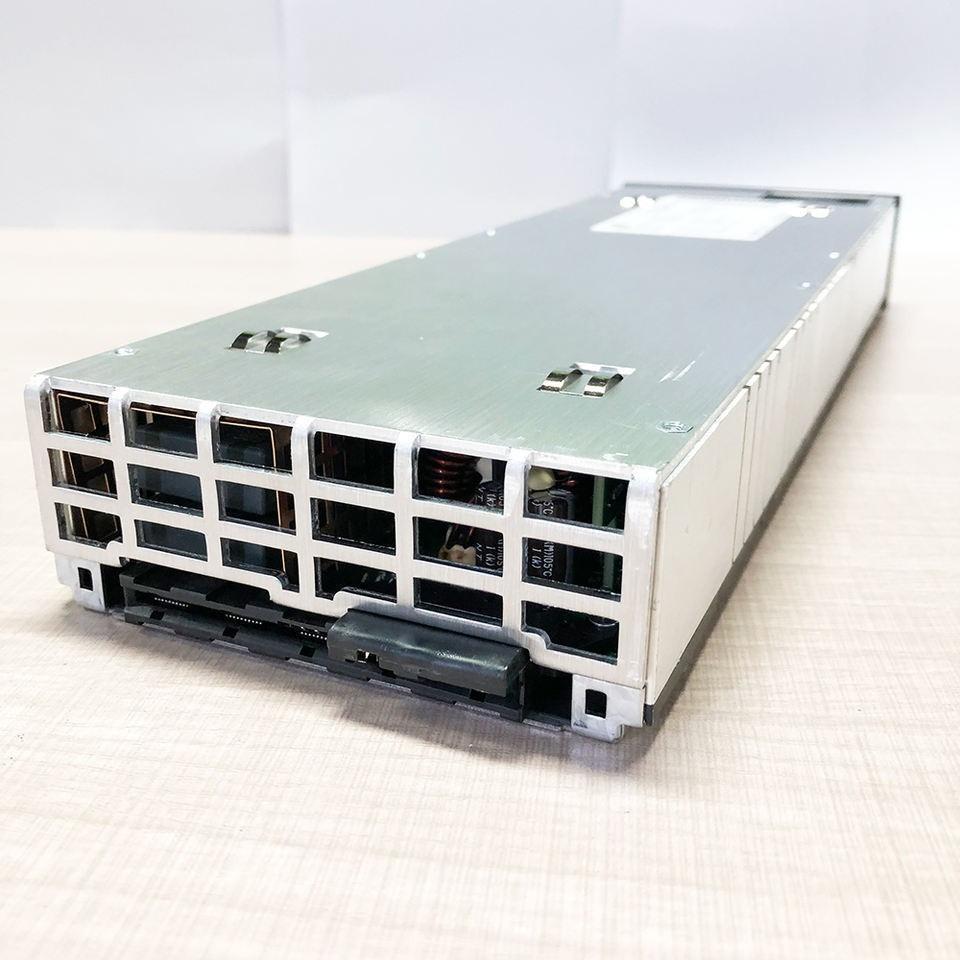

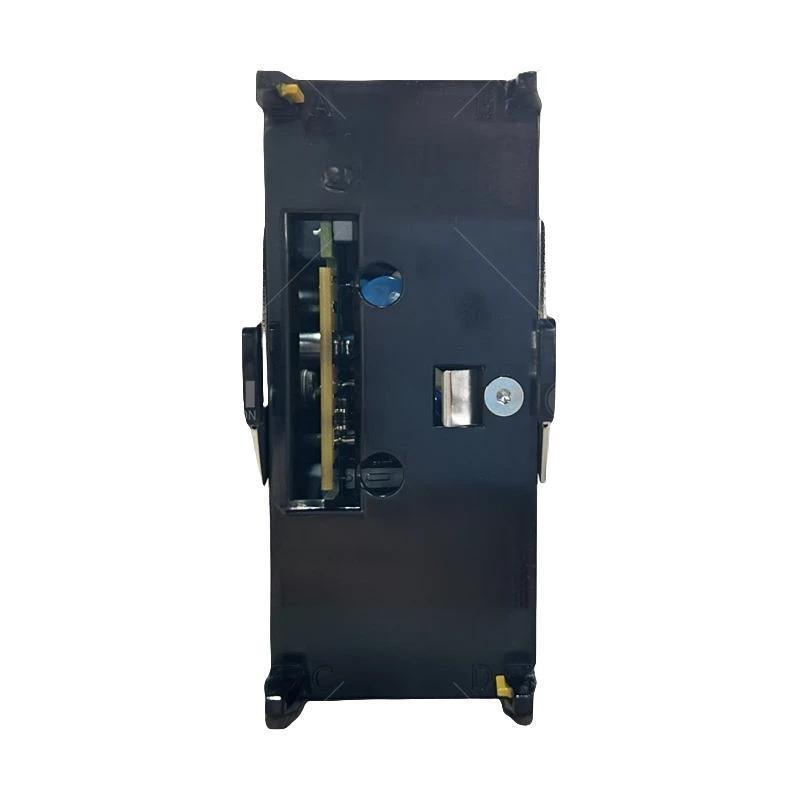

| Model |
12V / 120W |
24V / 240W |
48V / 250W |

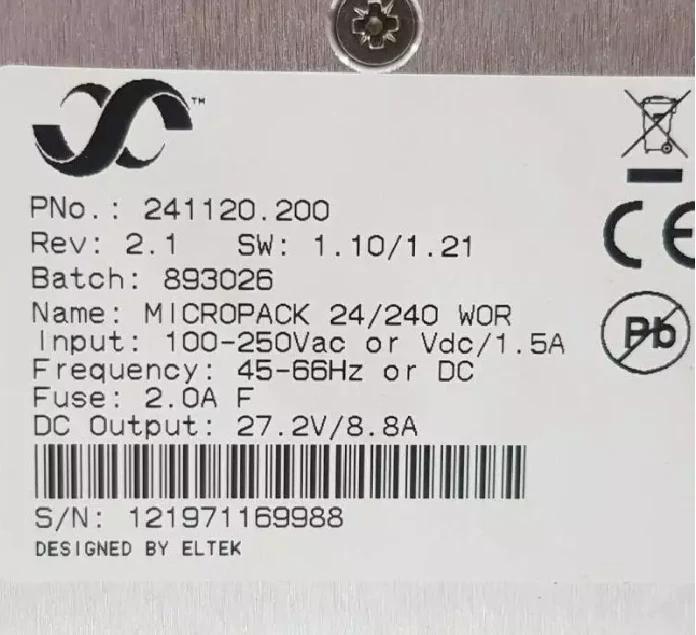

| Nomor bagian |
241120.300 |
241120.200 |
241120.100 |
| MEMASUKAN DATA |
|
|
|
| Rentang tegangan: |
85 - 300 V AC/ DC 1) |
| Rentang tegangan (nominal) |
130 - 275 V AC/ DC |
185 - 275 V AC/ DC 1) |
| Frekuensi |
0 - 66Hz 1) |
| Arus maksimum, input 230V / keseluruhan (boost) |
0,6 A / 2,0 A |
1.2 A / 2.0 A |
1,2 A / 1,9 A |
| Arus kebocoran pembumian maksimum |
2.0 mA (@ 250V AC/ 50Hz) |
| Faktor kekuatan |
0,97 (@ 70 - 100% beban) |
0,98 (@ 55 - 100% beban) |
0,98 (@ 50 - 100% beban) |
| THD (@ 230 VAC) |
< 5% (@ 80 - 100% beban) |
< 5% (@ 50 - 100% beban) |
< 5% (@ 50 - 100% beban) |
| Perlindungan |
Varistor untuk perlindungan sementara, sekering di kedua jalur (2x 2.0 A), shutdown di atas 300 V AC/ DC |
| DATA KELUARAN |
|
|
|
| Tegangan default |
13,6V DC |
27.2 VDC |
53,5 VDC |
| Rentang tegangan: |
10,7 - 18,0 V DC |
21,5 - 36 VDC |
43,5 - 57,6 V DC |
| Rentang tegangan tanpa pengontrol |
10,7 - 15,0 V DC |
21,5 - 30 VDC |
43,5 - 57,6 V DC |
| # Sel Pb didukung (1,8 - 2,4 V DC/ sel) |
6 - 7 |
12 - 15 |
24 |
| # Sel NiCad didukung (1,05 - 1,65 V DC/ sel) |
10 - 11 2) |
20 - 222) |
- |
| Daya maksimum, peningkatan nominal / 60 detik |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Arus maks, @12/ 24/ 48V DC / boost / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Berbagi saat ini |
±5% dari arus maksimum dari 10 hingga 100% beban |
| Regulasi tegangan statis ± |
0,5% dari 10% hingga 100% memuat dan input nominal |
| Regulasi tegangan dinamis |
± 5% < 10ms, langkah beban 10% hingga 90% atau berlawanan pada tegangan output nominal |
| Waktu tahan, tegangan default, dan kekuatan penuh |
20 mdtk, V KELUAR > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel dan noise, 30 MHz bw / psophometric |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Perlindungan |
Shutdown tegangan lebih, bukti korsleting, suhu tinggi, hot plug-in yang membatasi arus masuk, sekering |
| SPESIFIKASI LAINNYA |
|
|
|
| Efisiensi @ input/output nominal, puncak/rentang |
89,5% / >88%, beban 50-100% |
93,0% / >92%, beban 50-100% |
93,6% / >93%, beban 50-100% |
| Isolasi |
3,0 kVAC – masukan dan keluaran, 1,5 kV AC – pembumian input, 0,5 kV DC – pembumian keluaran |

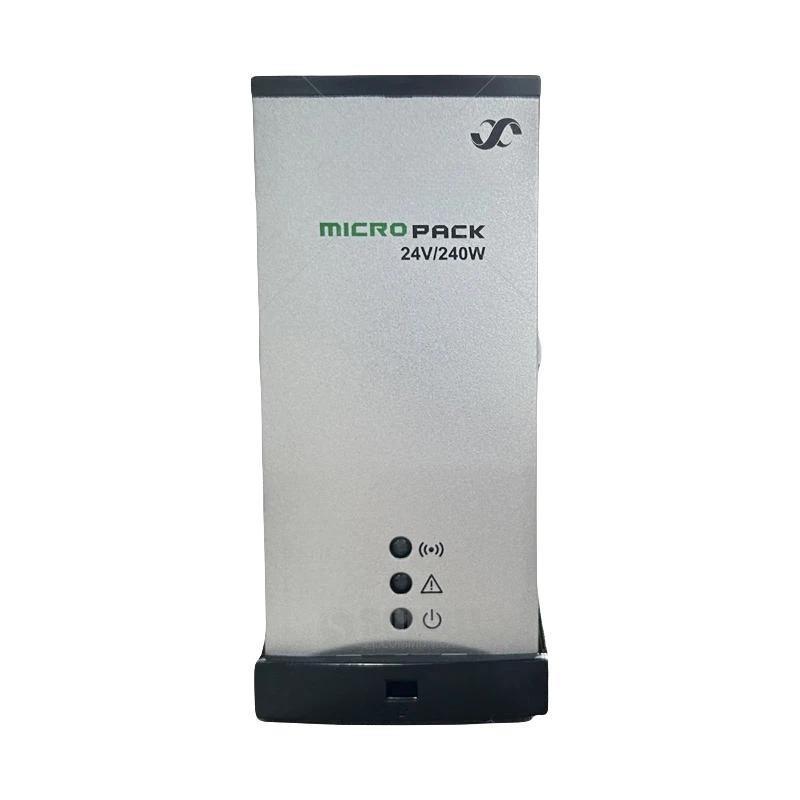

| Alarm: LED Merah 'on |
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Rectifier, Shutdown tegangan lebih pada output, Kegagalan kipas, Alarm tegangan rendah, kegagalan bus CAN |
| Peringatan: LED kuning 'menyala' |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip pada tegangan lebih |
| Normal (modul berjalan): LED hijau 'on' |
|
| Keluaran alarm (terisolasi) |
NO (+ terminal positif), COM (terminal negatif).60 V / 100 mA maks |
| MTBF (Telcordia SR-332 Edisi I metode III (a)) |
>480 000j (@T AMBIENT= 25°C) |
>480 000j (@T AMBIENT= 25°C) |
>500 000j (@T AMBIENT= 25°C) |
| Suhu pengoperasian (5 - 95% RH non-cond.) Daya keluaran turun di atas suhu / ke |
-40 hingga +70 °C [ -40 — +158 °F]
+55 °C / 50W @ +70 °C
|
-40 hingga +60 °C [-40 hingga +142 °F]
+45 °C / 80W @ +60 °C
|
-40 hingga +75 °C [ -40 hingga +167 °F]
+55°C / 140W @ +75°C
|
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
| Dimensi[LxTxD] / Berat |
39,0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 lbs] |
| STANDAR DESAIN |
|
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5 4)
|
| Harmonik Induk |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2 -1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2002/ 95/ EC (RoHS) & 2002/ 96/ EC (WEEE)
|
|
Kepatuhan laut
(EMC kelas B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kecepatan Tinggi & Kerajinan Ringan, dan Standar Lepas Pantai DnV |
|
1) Dukungan DC untuk 241120.200 dengan FW utama 404088.009 (dari revisi HW 1.2) dan 241120.100 dari revisi HW 2
2) 11/22 sel dengan tegangan boost maksimal 1,636 V DC/ sel
3) Fungsi Quick-Trip, jika V OUT = 5 VDC arus pulsa 35 ms dihasilkan untuk membantu trip fuse/MCB pada cabang hubung singkat
4) Hanya 12V dan 24V
|
