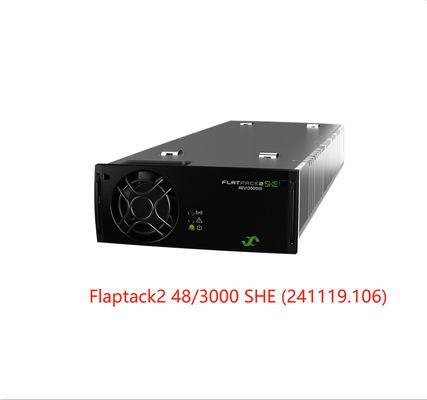

Eltek DC rectifiers Flatpack2 48/3000 SHE 48Vdc 3000W modul (Bagian No.:241119.106)
Flatpack2 48/3000 SHE
Flatpack2 48/3000 Super HE berkontribusi untuk menetapkan standar industri baru untuk efisiensi di pasar daya DC.8% Super HE adalah rectifier premium yang sangat cocok untuk pasar dan aplikasi di mana energi mahalDalam aplikasi yang terhubung ke jaringan, waktu pengembalian dana berkurang menjadi 2 tahun dibandingkan dengan pengoreksi HE standar, dan dalam aplikasi hibrida bahkan lebih cepat.
Super High Efficiency (SHE) rectifier untuk aplikasi telekomunikasi
Flatpack2 3000/48 Super HE sepenuhnya kompatibel dengan sistem Flatpack2 dan Flatpack2 HE dan dapat menggantikan setiap modul Flatpack2 3kW.
Fitur utama
- Efisiensi yang sangat tinggi - 97,8%
- Kapadatan daya tinggi - 33 W/inci3
- Kompatibel dengan sistem yang ada
- Kepatuhan global
- Teknologi Paten
- Hot pluggable
Parameter:
|
| Model |
48/2000 SHE |
48/3000 SHE |
| Nomor bagian |
241115.106 |
241119.106 |
| INPUT DATA |
| Tegangan (rentang nominal) |
185 - 264 VAC |
206 - 264 VAC |
| Tegangan (rentang operasi) |
85 - 264 VAC |
| Frekuensi |
45 - 66 Hz |
| Arus maksimum |
11.6 ARMS |
16 ARMS |
| Perlindungan |
Fuse dalam aktif, varistor untuk perlindungan sementara, matikan ketika VINberada di luar jangkauan |
| Output data |
| Tegangan (default) |
53.5 VDC |
| Tegangan (jarak yang dapat disesuaikan) |
43.21)- 57,6 VDC |
| Kekuatan maksimum, input nominal |
2000 W |
3000 W |
| Kekuatan maksimum, @VIN= 85 VAC |
850 W |
1000 W |
| Max arus, @VDi luar= 48 VDC |
41.7 A |
62.5 A |
| Berbagi saat ini |
± 5,0% dari arus maksimum |
| Regulasi tegangan statis (10-100% beban) |
± 0,5% |
| Regulasi tegangan dinamis |
± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms |
| Tunggu waktu, @ 100% beban |
> 10 ms; tegangan keluaran > 42 VDC |
| Ripple |
< 150 mVPP, Bandwidth 30 MHz |
|
Perlindungan
|
Penutupan overvoltage, short circuit proof, suhu tinggi, panas plug-in inrush arus pembatas, sekring |
| Spesifikasi Lainnya |
| Efisiensi Puncak |
97.8 % |
|
Isolasi
|
3.0 kVAC️ input ke output
1.5 kVAC️ input ke tanah pelindung
0.5 kVDC️ output ke tanah pelindung
|
|
Alarm (LED Merah)
|
Penutupan listrik rendah, Penutupan suhu tinggi dan rendah, Gagalnya pembetulan, Penutupan overvoltage pada output, Gagalnya kipas, Alarm tegangan rendah, Gagalnya bus CAN |
|
Peringatan (LED Kuning)
|
Pengoreksi dalam modus power derate, batas arus jarak jauh diaktifkan, tegangan input di luar kisaran, berkedip pada overvoltage |
| Normal (LED hijau) |
Input dan output OK |
| MTBF (Telcordia SR-332 Iss.3 metode II Kasus L1) |
1 900 000 jam |
| Ketinggian |
Hingga 4000m |
| Suhu operasi (5-95% RH non-kondisi) |
-40 - 75°C [-40 - 167°F] |
| Max output power de-rate di atas temp / ke |
45°C [+113°F] / 1350 W |
45°C [+113°F] / 1800 W 2) |
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
109 x 41,0 x 327mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 lbs] |
| Standar Desain |
| Keamanan listrik |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, UL 62368-1:2019 |
|
EMC
|
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019
ETSI EN 300 386 V.2.2.0:2020, FCC CFR 47 Bagian 15:2020
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Bagian Kelas 3.23)) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
|
1) Standby / operasi uji (V)Di luar< 48VDC) terbatas untuk VIN> 230 VAC
2) Ketika tegangan input kurang dari 210 VRMSsuhu derating akan dimulai pada 40 °C dan 1500 W akan tersedia pada 75 °C
3) Diuji berdasarkan suhu, RH dan getaran
|
